技术领域

本实用新型涉及污水处理技术领域，具体是一种生活污水处理用固液隔离装置。

背景技术

现有的生活污水处理的固液分离均为自然沉淀分离，沉淀速度慢一旦发生阻塞或水泵出现损坏，更换和维护极不方便的问题；且现有的生活污水处理无法做到固液分离，容易造成输送管道的堵塞以及污水处理厂的设备易结垢损坏，导致需要清理繁琐浪费人力与物力，容易造成资源的浪费的问题。

实用新型内容

本实用新型旨在于解决现有技术中存在的缺点，提供一种生活污水处理用固液隔离装置。

为实现上述目的，本实用新型提供如下技术方案，一种生活污水处理用固液隔离装置，包括处理池，所述处理池右侧底端固定设置有隔离罩，所述隔离罩内部固定设置有水泵，所述处理池内部活动连接有隔离组件，所述隔离组件包括固定架、隔离网、直齿条和限位块，所述处理池内部活动连接有固定架，所述固定架内部固定设置有隔离网，所述固定架四角均固定设置有直齿条，所述直齿条上方均通过螺栓固定安装有限位块，所述处理池内部左右两侧均通过螺栓固定安装有两个固定框，所述固定框内部固定设置有开口，所述固定框内部左右两侧均通过螺栓固定安装有转动齿轮，所述处理池左侧顶端通过螺栓固定安装有抽入管。

进一步的，所述直齿条与转动齿轮相互啮合转动连接。

进一步的，所述直齿条位于固定框内部，且直齿条长度与处理池深度一致。

进一步的，所述处理池一侧设有与水泵配套使用的控制开关。

进一步的，所述固定架与处理池相互吻合，且固定架通过直齿条与转动齿轮配合升降。

本实用新型提供了一种生活污水处理用固液隔离装置，具有以下有益效果：

1、本实用优点在于，该种生活污水处理用固液隔离装置能够在生活污水进行沉淀前，对生活污水上的浮渣进行净化处理，减轻了污水处理中的水泵负担，可根据实际生产污水处理要求进行固液隔离。

2、其次，该种生活污水处理用固液隔离装置能够将处理池中的生活污水沉淀物集中处理，减轻处理池中的沉淀物与浮渣的干扰，进而可以方便将污水处理中产生的沉淀物与浮出水面的浮渣及时清除，较为方便，有效提高了污水处理效率。

附图说明

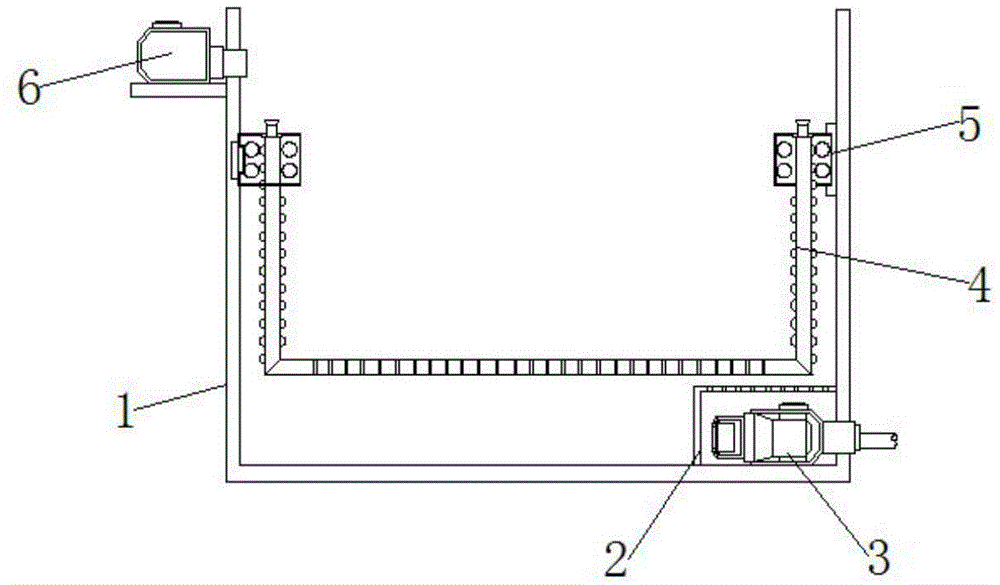

图1为本实用新型的整体结构示意图。

图2为本实用新型的隔离组件整体示意图。

图3为本实用新型的固定框剖面示意图。

图1-3中：处理池1、隔离罩2、水泵3、隔离组件4、固定架401、隔离网402、直齿条403、限位块404、固定框5、开口501、转动齿轮502、抽入管6。

具体实施方式

基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-3中，

本实施例提供的一种生活污水处理用固液隔离装置，包括处理池1，处理池1右侧底端固定设置有隔离罩2，隔离罩2内部固定设置有水泵3，处理池1内部活动连接有隔离组件4，隔离组件4包括固定架401、隔离网402、直齿条403和限位块404，处理池1内部活动连接有固定架401，固定架401内部固定设置有隔离网402，固定架401四角均固定设置有直齿条403，直齿条403上方均通过螺栓固定安装有限位块404，处理池1内部左右两侧均通过螺栓固定安装有两个固定框5，固定框5内部固定设置有开口501，固定框5内部左右两侧均通过螺栓固定安装有转动齿轮502，处理池1左侧顶端通过螺栓固定安装有抽入管6。

进一步的，直齿条403与转动齿轮502相互啮合转动连接，使其减轻处理池1中的沉淀物与浮渣的干扰，进而可以方便将污水处理中产生的沉淀物与浮出水面的浮渣及时清除。

进一步的，直齿条403位于固定框5内部，且直齿条403长度与处理池1深度一致，通过直齿条403的设置能够在生活污水进行沉淀前，对生活污水上的浮渣进行净化处理。

进一步的，处理池1一侧设有与水泵3配套使用的控制开关，通过水泵3能够在实际生产污水处理中按要求进行固液隔离。

进一步的，固定架401与处理池1相互吻合，且固定架401通过直齿条403与转动齿轮502配合升降，使用者通过限位块404将直齿条403底端的固定架401带起。

工作原理：处理池1、隔离罩2、水泵3、隔离组件4、固定架401、隔离网402、直齿条403、限位块404、固定框5、开口501、转动齿轮502、抽入管6。

在使用本实施例提供的一种生活污水处理用固液隔离装置时，首先抽入管6将生活污水抽入处理池1，接着通过直齿条403与转动齿轮502配合升降，使用者通过限位块404将直齿条403底端的固定架401带起，在生活污水进行沉淀前，对生活污水上的浮渣进行净化处理，减轻了污水处理中的水泵3负担，可根据实际生产污水处理要求进行固液隔离，最后接着通过隔离网402将处理池1中的生活污水沉淀物集中处理，减轻处理池1中的沉淀物与浮渣的干扰，进而可以方便将污水处理中产生的沉淀物与浮出水面的浮渣及时清除。

综上，该种生活污水处理用固液隔离装置能够将处理池中的生活污水沉淀物集中处理，减轻处理池中的沉淀物与浮渣的干扰。
