技术领域

本实用新型涉及节能防爆日光灯技术领域，具体为一种环保节能防爆安全日光灯。

背景技术

防爆日光灯分传统型日光灯和无极日光灯，传统型日光灯即低压汞灯，是利用低气压的汞蒸气在放电过程中辐射紫外线，从而使荧光粉发出可见光的原理发光，因此它属于低气压弧光放电光源。主要用放电产生的紫外辐射激发荧光粉而发光的防爆放电灯称为防爆日光灯，目前市面上的防爆日光灯由灯体和保护罩组成，保护罩对内部灯管起到保护作用，然而传统保护罩的固定方式繁琐，使得开关不方便。

实用新型内容

本实用新型的目的在于提供一种环保节能防爆安全日光灯，具备方便打开和关闭透光保护罩优点，解决了目前市面上的防爆日光灯由灯体和保护罩组成，保护罩对内部灯管起到保护作用，然而传统保护罩的固定方式繁琐，使得开关不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种环保节能防爆安全日光灯，包括底座、日光灯管、活页和透光保护罩，所述底座腔内的正面固定连接有日光灯管，所述底座靠近其顶部的正面固定连接有活页，所述底座通过其正面的活页活动连接有透光保护罩，所述底座的底部还固定连接有倒钩装置，所述透光保护罩的顶部还固定连接有扣合装置。

所述倒钩装置包括固定片，所述固定片的顶部固定连接在底座的底部，所述固定片的底部固定连接有挂勾，所述挂勾的表面固定连接有橡胶垫。

所述扣合装置包括固定块，所述固定块的底部固定连接在透光保护罩的上表面，所述固定块的表面通过转轴转动连接有旋转块，所述旋转块的表面固定连接有扣动板，所述扣动板的一侧活动连接有旋转轴，所述旋转轴的表面固定连接有套环，所述套环的表面活动连接有套管，套管与挂勾之间形成卡接配合。

优选的，所述倒钩装置的数量为两个，且两个倒钩装置以底座的中线为轴对称设置在底座的底部。

优选的，所述扣合装置的数量为两个，且两个扣合装置的位置与两个倒钩装置相对应。

优选的，所述扣动板的一侧连接有突出的延伸板。

优选的，所述套环的长度与旋转轴和橡胶垫之间的距离相适配。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设置固定片固定连接在底座的底部，固定片的底部固定连接挂勾，挂勾的表面固定连接橡胶垫，配合透光保护罩顶部固定连接的固定块，固定块表面转动连接的旋转块，旋转块表面固定连接的扣动板，扣动板表面活动连接的旋转轴，旋转轴表面固定连接的套环，套环表面活动连接的套管，当关闭透光保护罩时，先将透光保护罩转动盖在底座顶部，扣动板转动后套管越过挂勾，此时将套管套在挂勾上，再回转扣动板，从而使得套管与橡胶垫紧密贴合，从而形成卡接配合，使得底座和透光保护罩之间固定，开启时，同样转动扣动板，便可轻松移出套管，解除底座和透光保护罩之间的锁定，即可方便的将透光保护罩打开，通过上述等结构之间的配合，达到了方便打开和关闭透光保护罩优点，解决了目前市面上的防爆日光灯由灯体和保护罩组成，保护罩对内部灯管起到保护作用，然而传统保护罩的固定方式繁琐，使得开关不方便的问题。

附图说明

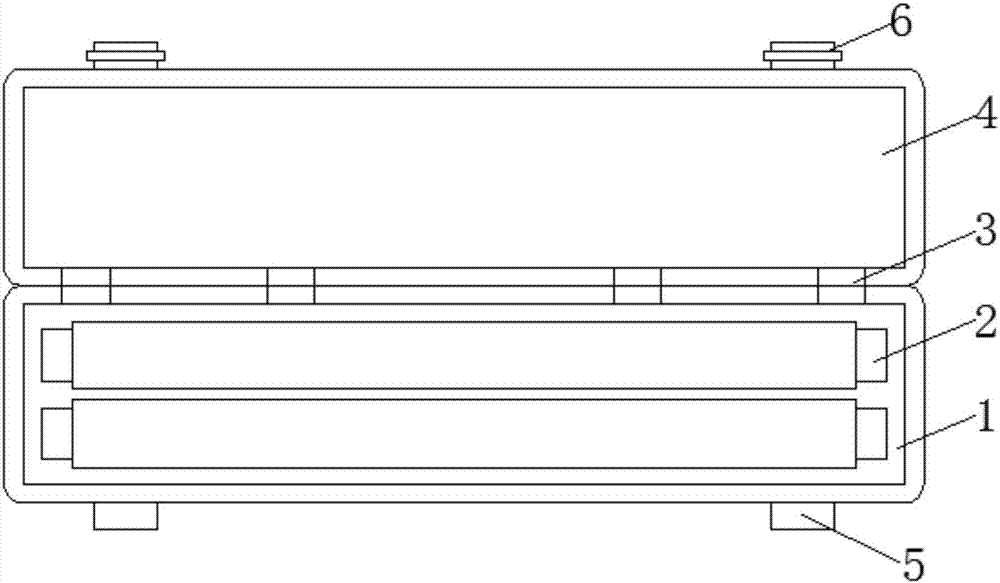

图1为本实用新型正视图的结构示意图；

图2为本实用新型活页闭合时倒钩装置和扣合装置的仰视图；

图3为本实用新型倒钩装置5和扣合装置6的结构示意图。

图中：1-底座、2-日光灯管、3-活页、4-透光保护罩、5-倒钩装置、51-固定片、52-挂勾、53-橡胶垫、6-扣合装置、61-固定块、62-旋转块、63-扣动板、64-旋转轴、65-套环、66-套管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种环保节能防爆安全日光灯，包括底座1、日光灯管2、活页3和透光保护罩4，底座1腔内的正面固定连接有日光灯管2，通电后发出光源，提供照明效果，底座1靠近其顶部的正面固定连接有活页3，使得透光保护罩4和底座1之间能够流畅的转动连接，底座1通过其正面的活页3活动连接有透光保护罩4，透光保护罩4转动盖合在底座1的正面，对底座1提供保护，底座1的底部还固定连接有倒钩装置5，倒钩装置5的数量为两个，且两个倒钩装置5以底座1的中线为轴对称设置在底座1的底部，透光保护罩4的顶部还固定连接有扣合装置6，扣合装置6的数量为两个，且两个扣合装置6的位置与两个倒钩装置5相对应，两个倒钩装置5和两个扣合装置6配合，受力更加均匀，配合效果更好，使得底座1和透光保护罩4之间能够方便的锁定和解除锁定。

请参阅图2至3，倒钩装置5包括固定片51，固定片51的顶部固定连接在底座1的底部，固定片51的底部固定连接有挂勾52，挂勾52的表面固定连接有橡胶垫53。套管66越过挂勾52之后，放入挂勾52的内表面，套管66回拉后与挂勾52形成卡接配合，通过橡胶垫53使得卡接更加紧密。

扣合装置6包括固定块61，固定块61的底部固定连接在透光保护罩4的上表面，固定块61的表面通过转轴转动连接有旋转块62，旋转块62的表面固定连接有扣动板63，扣动板63的一侧连接有突出的延伸板，扣动板63的一侧活动连接有旋转轴64，旋转轴64的表面固定连接有套环65，套环65的长度与旋转轴64和橡胶垫53之间的距离相适配，套环65的表面活动连接有套管66，套管66与挂勾52之间形成卡接配合。

通过设置固定片51固定连接在底座1的底部，固定片51的底部固定连接挂勾52，挂勾52的表面固定连接橡胶垫53，配合透光保护罩4顶部固定连接的固定块61，固定块61表面转动连接的旋转块62，旋转块62表面固定连接的扣动板63，扣动板63表面活动连接的旋转轴64，旋转轴64表面固定连接的套环65，套环65表面活动连接的套管66，当关闭透光保护罩4时，先将透光保护罩4转动盖在底座1顶部，扣动板63转动后套管66越过挂勾52，此时将套管66套在挂勾52上，再回转扣动板63，从而使得套管66与橡胶垫53紧密贴合，从而形成卡接配合，使得底座1和透光保护罩4之间固定，开启时，同样转动扣动板63，便可轻松移出套管66，解除底座1和透光保护罩4之间的锁定，即可方便的将透光保护罩4打开。

综上，通过上述等结构之间的配合，达到了方便打开和关闭透光保护罩4优点，解决了目前市面上的防爆日光灯由灯体和保护罩组成，保护罩对内部灯管起到保护作用，然而传统保护罩的固定方式繁琐，使得开关不方便的问题。

工作原理：该环保节能防爆安全日光灯，在需要将透光保护罩4打开时，通过转动扣动板63，使得套环65移动，套管66越过挂勾52，从而能够方便的将套管66移出，解除底座1和透光保护罩4之间的锁定，即可方便的打开透光保护罩4，当操作后关闭透光保护罩4时，将透光保护罩4转动盖在底座1的正面，之后转动扣动板63，使得套环65移动，套管66越过挂勾52，将套管66挂在挂勾52的表面，再回转扣动板63，使得套管66与橡胶垫53之间紧密连接，从而使得透光保护罩4和底座1之间被锁定关闭。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
