技术领域

本实用新型涉及家居用品领域，特别是一种室内下水道空气消毒净化装置。

背景技术

下水道是一种排除污水的管道，方便生活污水的排放，所以家居设计中经常会设计许多下水道水漏，但是长时间排污水会产生难闻的气味，需要及时处理保证室内空气质量。

随着社会生活水平的不断提高，人们越来越重视生活环境质量问题，在洗碗水池等生活污水顺利排放的同时要保证异味的及时处理，现有技术中很难保证异味处理，所以当厨房下水道经常会出现臭味上返的现象，因此需要及时消除或阻挡异味，同时具有消毒功能，因此设置本装置是很有必要的。

实用新型内容

本实用新型的目的是为了解决上述问题，设计了一种室内下水道空气消毒净化装置。

实现上述目的本实用新型的技术方案为，一种室内下水道空气消毒净化装置，包括矩形连接座,所述矩形连接座内部为空心结构，所述矩形连接座上表面中心处加工有圆形凹槽，所述矩形连接座的圆形凹槽下表面中心处加工有一号圆形开口，所述矩形连接座下表面中心处加工有与一号圆形开口相匹配的二号圆形开口，所述一号圆形开口和二号圆形开口内嵌装有污水排水管，所述矩形连接座上且位于圆形凹槽侧表面加工有一对三号圆形开口，所述矩形连接座两内侧表面固定连接有通过一对三号圆形开口伸出的一对电控伸缩支杆，一对所述电控伸缩支杆内的每个电控伸缩支杆伸缩端均固定连接有一号半圆形夹手，所述圆形凹槽下表面设有与一号圆形开口相匹配的电磁扣盖，所述电磁扣盖内下表面设有净化层，所述矩形连接座上表面固定连接有水漏连接管，所述圆形凹槽内下表面且位于电磁扣盖两侧加工有一对消毒水口，一对所述消毒水口内的每个消毒水口内均嵌装有消毒喷头，所述矩形连接座内下表面设有微型消毒水箱，所述微型消毒水箱内设有微型泵，所述消毒喷头一端通过Y型拉伸管与微型消毒水箱内的微型泵相连接，所述矩形连接座内下表面且位于二号圆形开口两侧固定连接有一对折型支撑杆，一对所述折型支撑杆的相对侧表面均设有弹簧支杆。

优选的，所述矩形连接座侧表面设有PLC控制器，所述矩形连接座内设有蓄电池，所述矩形连接座侧表面加工有通过导线与蓄电池相连接的充电插口。

优选的，所述净化层为臭氧活性炭吸附层，每个所述一号半圆形夹手内侧表面均固定连接有防滑摩擦垫。

优选的，所述Y型拉伸管上套装有电磁控制阀。

优选的，所述水漏连接管内嵌装有保护筛网。

优选的，每个所述弹簧支杆一端均设有与污水排水管相匹配的二号半圆形夹手。

利用本实用新型的技术方案制作的一种室内下水道空气消毒净化装置，能够及时阻挡下水道异味进入室内空气，具有一定的消毒功能，安全环保，便于排污水管的固定，结构新颖，操作简单，使用范围广。

附图说明

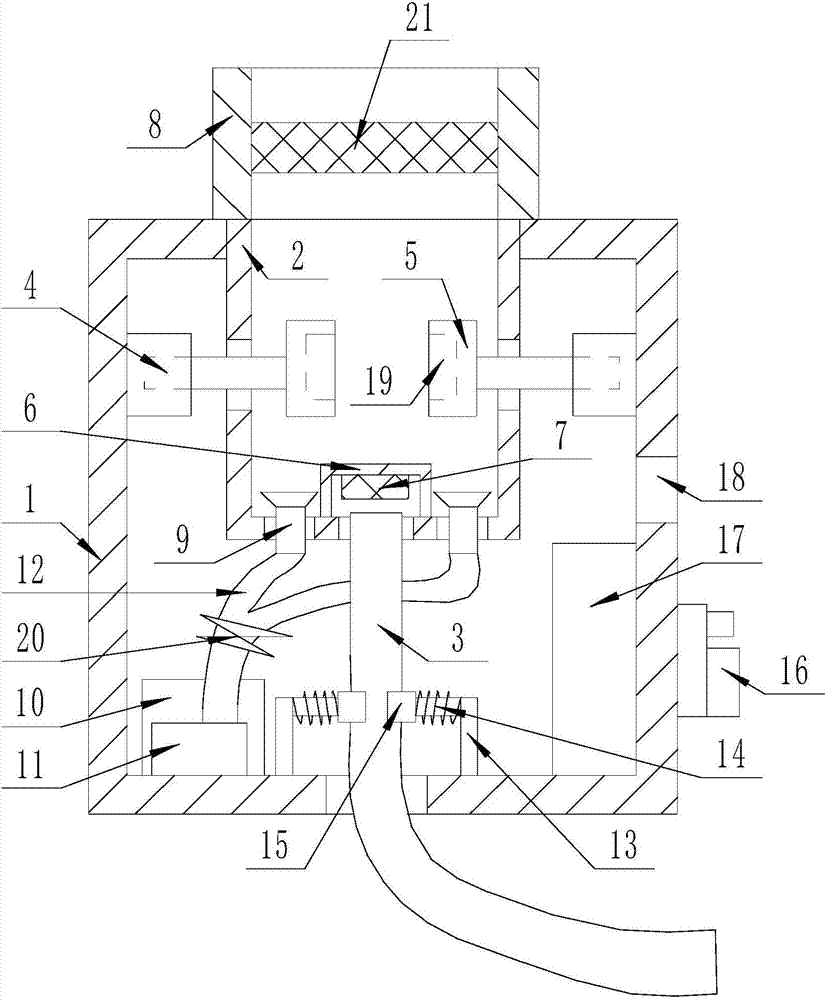

图1是本实用新型所述一种室内下水道空气消毒净化装置的结构示意图；

图2是本实用新型所述一种室内下水道空气消毒净化装置的俯视剖面图；

图3是本实用新型所述一种室内下水道空气消毒净化装置的侧视图；

图4是本实用新型所述PLC控制器的电路连接图；

图中，1-矩形连接座；2-圆形凹槽；3-污水排水管；4-电控伸缩支杆；5-一号半圆形夹手；6-电磁扣盖；7-净化层；8-水漏连接管；9-消毒喷头；10-微型消毒水箱；11-微型泵；12-Y型拉伸管；13-折型支撑杆；14-弹簧支杆；15-二号半圆形夹手；16-PLC控制器；17-蓄电池；18-充电插口；19-防滑摩擦垫；20-电磁控制阀；21-保护筛网。

具体实施方式

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示，一种室内下水道空气消毒净化装置，包括矩形连接座1,所述矩形连接座1内部为空心结构，所述矩形连接座1上表面中心处加工有圆形凹槽2，所述矩形连接座1的圆形凹槽2下表面中心处加工有一号圆形开口，所述矩形连接座1下表面中心处加工有与一号圆形开口相匹配的二号圆形开口，所述一号圆形开口和二号圆形开口内嵌装有污水排水管3，所述矩形连接座1上且位于圆形凹槽2侧表面加工有一对三号圆形开口，所述矩形连接座1两内侧表面固定连接有通过一对三号圆形开口伸出的一对电控伸缩支杆4，一对所述电控伸缩支杆4内的每个电控伸缩支杆4伸缩端均固定连接有一号半圆形夹手5，所述圆形凹槽2下表面设有与一号圆形开口相匹配的电磁扣盖6，所述电磁扣盖6内下表面设有净化层7，所述矩形连接座1上表面固定连接有水漏连接管8，所述圆形凹槽2内下表面且位于电磁扣盖6两侧加工有一对消毒水口，所述每个消毒水口内均嵌装有消毒喷头9，所述矩形连接座1内下表面设有微型消毒水箱10，所述微型消毒水箱10内设有微型泵11，所述消毒喷头9一端通过Y型拉伸管12与微型消毒水箱10内的微型泵11相连接，所述矩形连接座1内下表面且位于二号圆形开口两侧固定连接有一对折型支撑杆13，一对所述折型支撑杆13的相对侧表面均设有弹簧支杆14；所述矩形连接座1侧表面设有PLC控制器16，所述矩形连接座1内设有蓄电池17，所述矩形连接座1侧表面加工有通过导线与蓄电池17相连接的充电插口充电插口18；所述净化层7为臭氧活性炭吸附层，每个所述一号半圆形夹手5内侧表面均固定连接有防滑摩擦垫19；所述Y型拉伸管12上套装有电磁控制阀20；所述水漏连接管8内嵌装有保护筛网21；每个所述弹簧支杆14一端均设有与污水排水管3相匹配的二号半圆形夹手15。

在本实施方案中，首先PLC控制器16打开，本装置开始正常运行，选择PLC控制器16的型号为S7-200，同时PLC控制器16与蓄电池17通过导线相连接，蓄电池17为装置运行提供电量。本领域人员通过PLC控制器16编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：矩形连接座1用来承载整个装置,圆形凹槽2承装污水排水管3，一号圆形开口与二号圆形开口方便污水排水管3的固定，当需要排放生活用水时，电磁扣盖6打开，污水排水管3人为向上顶起伸出，一对电控伸缩支杆4通过一对三号圆形开口伸出，此时一号半圆形夹手5将污水排水管3夹紧固定，当不需要排水时，污水排水管3向下拉出收缩到圆形凹槽2下方，电磁扣盖6关闭，同时一对折型支撑杆13相对侧表面的弹簧支杆14伸出带动二号半圆形夹手15将污水排水管3夹紧固定在电磁扣盖6下方，防止掉落，此时净化层7可以阻挡下水道返上来的异味，同时达到净化效果，防止污染室内空气，水漏连接管8便于装置与水池下水漏相连接，微型泵11通过与蓄电池17或其他电性原件的电性连接后，消毒喷头9与Y型拉伸管12连接，此时开始喷洒消毒液，将污水排水管3的管道进行消毒，清洁卫生，充电插口18通过导线与蓄电池17连接方便充电，选用净化层7为臭氧活性炭吸附层可以净化空气，吸附异味，防滑摩擦垫19起到防滑固定效果，Y型拉伸管12上的电磁控制阀20可以控制消毒水用量，保护筛网21防止堵塞。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
