技术领域

本实用新型涉及节能灯技术领域，尤其涉及一种节能灯旋转调节装置。

背景技术

节能灯实际上就是一种紧凑型、自带镇流器的日光灯，节能灯点燃时首先经过电子镇流器给灯管灯丝加热，灯丝开端发射电子(由于在灯丝上涂了一些电子粉)，电子碰撞充装在灯管内的氩原子，氩原子碰撞后取得了能量又撞击内部的汞原子，汞原子在吸收能量后跃迁产生电离，灯管内构成等离子态。我们常见的节能灯一般为单一的固定结构，不便于调节。

专利号为CN205579303U，名称为一种节能灯旋转调节装置的中国专利，一种节能灯旋转调节装置，包括灯具连接底座，所述灯具连接底座的顶面中部具有球面凹槽，球面凹槽的底面中部具有轴向穿线通孔，连接座的中部底面具有球面凸起，球面凸起插套在球面凹槽中，球面凹槽的壁面上均布有多个球面凹孔，球面凹孔的壁面上固定有耐磨层，球面凹孔中嵌套有滑动球体，滑动球体压靠在耐磨层上，球面凸起压靠在滑动球体上；连接座的底面固定在转动盘上，转动盘的底面中部固定有转动轴，转动轴的下端固定有旋转齿轮，连接座的下方地面固定有底部连接箱，底部连接箱的顶板中部具有旋转通孔，旋转通孔的内侧壁上固定有耐磨圈，转动盘插套在耐磨圈中，转动盘的外侧壁紧贴耐磨圈的内侧壁上，底部连接箱的内侧壁上固定有底部耐磨圈，转动盘的底面压靠在底部耐磨圈上，底部连接箱的内侧壁上固定有旋转电机，旋转电机的输出轴上固定有旋转主齿轮，旋转主齿轮与旋转齿轮相啮合；连接座的中部顶面具有凹孔部，凹孔部中固定有螺接套，螺接套的底面中部固定有绝缘套，绝缘套中插套有接触块，接触块插套在凹孔部的底面中部具有连接凹孔中，接触块的底端固定有缓冲弹簧，缓冲弹簧插套在连接凹孔中并固定在连接凹孔的底面上，接触块和螺接套均连接有总电连接线，总电连接线伸出球面凸起的底面并伸入轴向穿线通孔中。该专利可以实现节能灯转动和角度调节，但是结构复杂，整体结构非常庞大，占用空间比较大，不利于现场安装，同时该专利不能在竖直方向调节，不利于调整节能灯的有效距离，光源的利用效率比较低。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种节能灯旋转调节装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种节能灯旋转调节装置，包括安装座，所述安装座为长方体结构，安装座的顶部安装有电机，安装座的底部两端均安装有固定柱，两组固定柱相邻的侧边均开设有圆形的转动槽，两组固定柱之间设有导轨，且导轨呈环形结构，所述导轨的外侧设有两组对称布置的凸块，且凸块呈圆柱装结构，所述凸块位于转动槽内，且凸块与转动槽转动连接，导轨的内壁上开设有环形的滑槽，导轨的内部设有圆形的转盘，所述转盘的外侧设有环形的滑块，且滑块位于滑槽内，滑块与滑槽滑动连接，转盘的侧边安装有电动伸缩杆，转盘的底部安装有第三连接体，且第三连接体为空心的圆柱体结构，所述第三连接体的内部套接有第二连接体，且第二连接体为空心的圆柱体结构，所述第二连接体的内部套接有第一连接体，且第一连接体为空心的套筒结构，电动伸缩杆远离转盘的一端与第一连接体内部的底部连接，第一连接体远离第二连接体的一端安装有节能灯连接头，电机的输出轴贯穿安装座并与转盘铰接连接。

优选的，所述第一连接体、第二连接体和第三连接体的侧边均开设有散热孔。

优选的，所述第一连接体、第二连接体和第三连接体同轴心，第一连接体、第二连接体和第三连接体之间滑动连接。

优选的，所述电动伸缩杆与转盘垂直。

优选的，所述固定柱与安装座的底面垂直，固定柱与安装座通过螺纹连接。

优选的，所述电机的输出轴与安装座的底面垂直。

与现有技术相比，本实用新型的有益效果是：

本实用新型中通过设置节能灯连接头、第一连接体、第二连接体、第三连接体、固定柱、安装座、转盘、电机、导轨、凸块、电动伸缩杆和滑块，可实现节能灯转动、角度调节以及在竖直方向运动，便于有效利用节能灯光源，提高了节能灯的利用效率。

附图说明

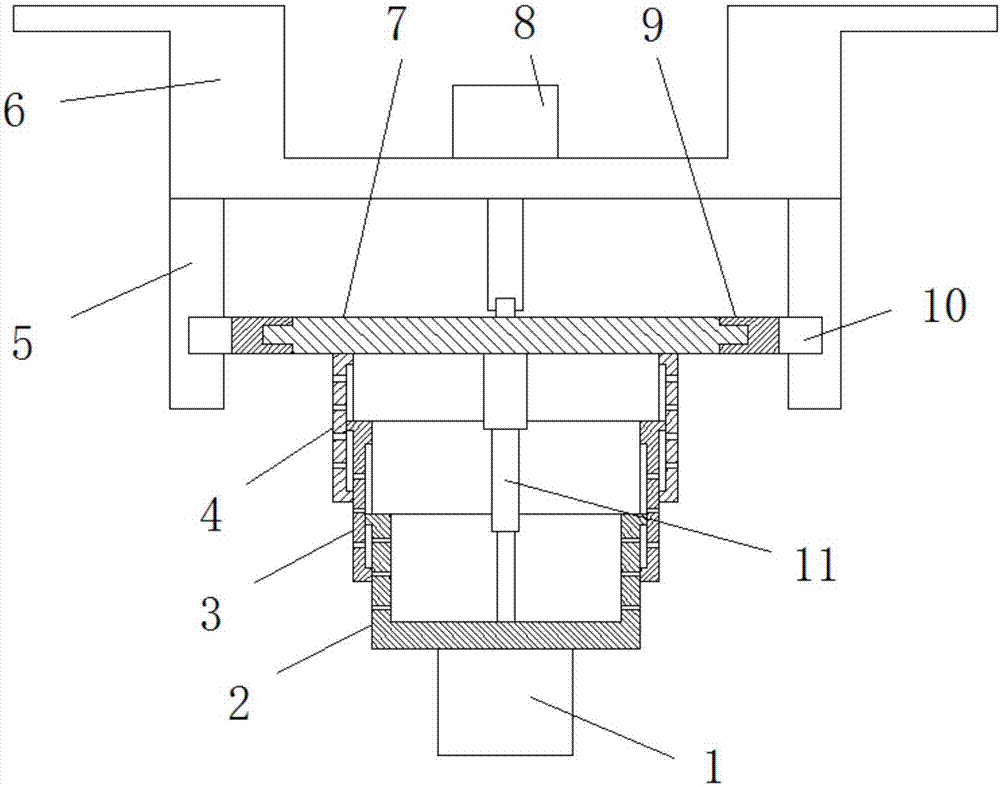

图1为本实用新型提出的一种节能灯旋转调节装置的结构示意图；

图2为本实用新型提出的一种节能灯旋转调节装置的转盘的结构示意图；

图3为本实用新型提出的一种节能灯旋转调节装置的导轨的结构示意图。

图中：1节能灯连接头、2第一连接体、3第二连接体、4第三连接体、5固定柱、6安装座、7转盘、8电机、9导轨、10凸块、11电动伸缩杆、12滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种节能灯旋转调节装置，包括安装座6，安装座6为长方体结构，安装座6的顶部安装有电机8，安装座6的底部两端均安装有固定柱5，两组固定柱5相邻的侧边均开设有圆形的转动槽，两组固定柱5之间设有导轨9，且导轨9呈环形结构，导轨9的外侧设有两组对称布置的凸块10，且凸块10呈圆柱装结构，凸块10位于转动槽内，且凸块10与转动槽转动连接，导轨9的内壁上开设有环形的滑槽，导轨9的内部设有圆形的转盘7，转盘7的外侧设有环形的滑块12，且滑块12位于滑槽内，滑块12与滑槽滑动连接，转盘7的侧边安装有电动伸缩杆11，转盘7的底部安装有第三连接体4，且第三连接体4为空心的圆柱体结构，第三连接体4的内部套接有有第二连接体3，且第二连接体为空心的圆柱体结构，第二连接体3的内部套接有第一连接体2，且第一连接体为空心的套筒结构，电动伸缩杆11远离转盘7的一端与第一连接体2内部的底部连接，第一连接体2远离第二连接体3的一端安装有节能灯连接头1，电机8的输出轴贯穿安装座6并与转盘7铰接连接，第一连接体2、第二连接体3和第三连接体4的侧边均开设有散热孔，第一连接体2、第二连接体3和第三连接体4同轴心，第一连接体2、第二连接体3和第三连接体4之间滑动连接，电动伸缩杆11与转盘7垂直，固定柱5与安装座6的底面垂直，固定柱5与安装座6通过螺纹连接，电机8的输出轴与安装座6的底面垂直。

工作原理：工作时，电机8转动，可带动转盘7在导轨9内转动，从而通过电动伸缩杆11与第一连接体2，带动节能灯连接头1转动，从而带动节能灯转动；通过拨动第一连接体2，通过电动伸缩杆11、转盘7、导轨9和凸块10，凸块10在固定柱5上的转动槽内转动，可带动节能灯连接头1转动，实现角度调节；通过启动电动伸缩杆11，通过第一连接体2、第二连接体3和第三连接体4，可实现节能灯连接头1在竖直方向运动，结构非常简单，调节非常方便。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
