技术领域

本实用新型涉及节能灯技术领域，具体为一种节能灯的散热装置。

背景技术

节能灯，又称为省电灯泡、电子灯泡、紧凑型荧光灯及一体式荧光灯，是指将荧光灯与镇流器(安定器)组合成一个整体的照明设备。2008年国家启动“绿色照明”工程，城乡居民和企业使用中标企业节能灯享受一定比例的补助。节能灯的推广意义重大，然而，废旧节能灯对环境的危害也引起了关注。到2接头(1)2年10月底，节能推广工程有上亿节能灯报废，每只可污染180吨水及五六亩土壤，废旧节能灯的处理和回收问题引起关注。尽管如此，人们对于节能灯的需求仍然在不断增长，尤其是在刚刚来临的2015年，需求量仍然在增加，传统的节能灯的灯头内部并没有设置散热效果好的装置，在某些温度较高的场合或区域使用，灯头内部持续温度较高会导致其内部的电子元件寿命会大大降低。

实用新型内容

本实用新型的目的在于提供一种节能灯的散热装置，具备给灯头内部电子元件散热的优点，解决了传统的节能灯的灯头内部并没有设置散热效果好的装置，在某些温度较高的场合或区域使用，灯头内部持续温度较高会导致其内部的电子元件寿命会大大降低的问题。

为实现上述目的，本实用新型提供如下技术方案：一种节能灯的散热装置，包括接头和灯管，所述接头的底部固定连接有灯头，所述灯头的表面固定连接有吹风装置，所述灯管固定安装在灯头的底部。

所述灯头包括灯头底盖，所述灯头底盖腔内底部的中部固定连接有灯头组件，所述灯头组件的表面固定连接有铝合金散热片，所述灯头底盖腔内的底部固定连接有环形管，所述环形管的顶部开设有吹风口，所述环形管的表面固定连接有连接管，所述连接管的一端固定连接有导管，所述导管的一端与吹风装置的表面固定连接。

所述吹风装置包括电机罩和电机底座，所述电机罩固定连接在灯头底盖的内壁，所述电机底座固定连接在灯头底盖腔内的底部，所述电机底座的顶部固定连接有电机，所述电机的输出轴表面固定连接有桨叶，所述灯头底盖的表面固定连接有进气口，灯头底盖连接进气口的位置开设有通孔，进气口通过灯头底盖表面的通孔与电机罩连通。

优选的，所述灯头的顶部开设有数量不少于八个的透气孔，且各个透气孔以灯头的中心环形阵列。

优选的，所述灯头组件的内部设有微型变压器和逆变器，且微型变压器和逆变器与电机电连接。

优选的，所述铝合金散热片的数量为十二个，且十二个铝合金散热片以灯头组件的圆形为轴环形阵列。

优选的，所述吹风口的数量为十二个，十二个吹风口以环形管的圆形环形阵列，且各个吹风口处于每两个铝合金散热片之间。

优选的，所述进气口的表面设有通风网。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置灯头组件的表面固定连接铝合金散热片，引出灯头组件内部的热量和吸收灯头内的热量，使得热量被分散开，灯头底盖腔内的底部固定连接环形管，环形管的表面开设吹风口，吹风口处于每两个铝合金散热片之间，环形管的表面固定连接连接管，连接管的一端通过导管与吹风装置固定连接，从而在吹风装置、导管、连接管和环形管之间形成气流通道，吹风装置处发出的气流导向至环形管内，最终由吹风口吹出向上的气流，吹向铝合金散热片的表面，从而带走铝合金散热片表面吸收的热量，由灯头表面的透气孔吹出，达到了散热效果好的效果。

2、本实用新型通过灯头底盖的内壁固定连接电机罩和灯头底盖腔内的底部固定连接电机底座，电机底座的顶部固定连接电机，电机的输出轴固定连接桨叶，灯头底盖的表面固定连接进气口，电机罩使得桨叶能够高效的吹出气流，电机通电运作后带动桨叶转动，从而使空气流动产生吹响导管的气流，进气口连通外界使空气流通，通过上述等结构之间的配合，达到了给灯头内部电子元件散热的优点，解决了传统的节能灯的灯头内部并没有设置散热效果好的装置，在某些温度较高的场合或区域使用，灯头内部持续温度较高会导致其内部的电子元件寿命会大大降低的问题。

附图说明

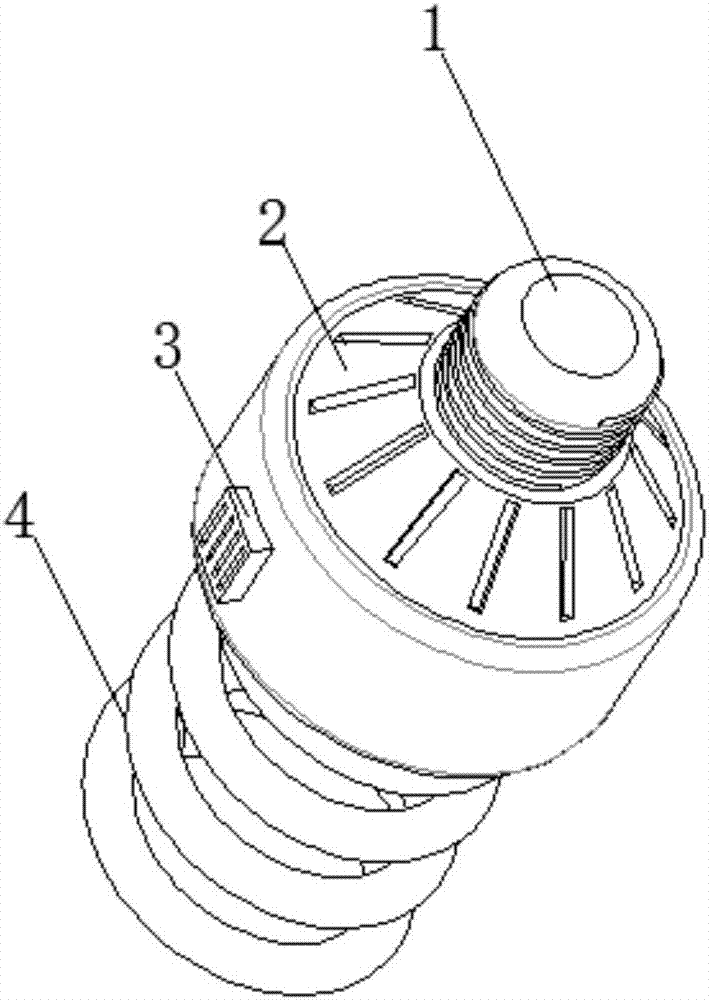

图1为本实用新型结构示意图；

图2为本实用新型灯头俯视图的结构示意图；

图3为本实用新型吹风装置的结构示意图。

图中：1-接头、2-灯头、21-灯头底盖、22-灯头组件、23-铝合金散热片、24-环形管、25-吹风口、26-连接管、27-导管、3-吹风装置、31-电机罩、32-电机底座、33-电机、34-桨叶、35-进气口、4-灯管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种节能灯的散热装置，包括接头1和灯管4，接头1的底部固定连接有灯头2，灯头2的顶部开设有数量不少于八个的透气孔，且各个透气孔以灯头2的中心环形阵列，吹出的气流从透气孔流出，散热效果更好，灯头2的表面固定连接有吹风装置3，灯管4固定安装在灯头2的底部。接头1旋入插口接通电路通电，经过灯头2内部的相关电子元器件使灯管4发光，给人们的使用提供照明。

请参阅图2，灯头2包括灯头底盖21，灯头底盖21腔内底部的中部固定连接有灯头组件22，灯头组件22的表面固定连接有铝合金散热片23，铝合金散热片23的数量为十二个，且十二个铝合金散热片23以灯头组件22的圆形为轴环形阵列，灯头底盖21腔内的底部固定连接有环形管24，环形管24的顶部开设有吹风口25，吹风口25的数量为十二个，十二个吹风口25以环形管24的圆形环形阵列，且各个吹风口25处于每两个铝合金散热片23之间，环形管24的表面固定连接有连接管26，连接管26的一端固定连接有导管27，导管27的一端与吹风装置3的表面固定连接。

通过设置灯头组件22的表面固定连接铝合金散热片23，引出灯头组件22内部的热量和吸收灯头2内的热量，使得热量被分散开，灯头底盖21腔内的底部固定连接环形管24，环形管24的表面开设吹风口25，吹风口25处于每两个铝合金散热片23之间，环形管24的表面固定连接连接管26，连接管26的一端通过导管27与吹风装置3固定连接，从而在吹风装置3、导管27、连接管26和环形管24之间形成气流通道，吹风装置3处发出的气流导向至环形管24内，最终由吹风口25吹出向上的气流，吹向铝合金散热片23的表面，从而带走铝合金散热片23表面吸收的热量，由灯头2表面的透气孔吹出，达到了散热效果好的效果。

请参阅图3，吹风装置3包括电机罩31和电机底座32，电机罩31固定连接在灯头底盖21的内壁，电机底座32固定连接在灯头底盖21腔内的底部，电机底座32的顶部固定连接有电机33，电机33为DC3-6V质量电机，灯头组件22的内部设有微型变压器和逆变器，且微型变压器和逆变器与电机33电连接，使得接头1接通的电路电压被降到适用于电机33的电压等级，同时通过逆变器将交流变为适用于电机33的直流，从而使得电机33正常运作，电机33的输出轴表面固定连接有桨叶34，灯头底盖21的表面固定连接有进气口35，进气口35的表面设有通风网，灯头底盖21连接进气口35的位置开设有通孔，进气口35通过灯头底盖21表面的通孔与电机罩31连通。

通过灯头底盖21的内壁固定连接电机罩31和灯头底盖21腔内的底部固定连接电机底座32，电机底座32的顶部固定连接电机33，电机33的输出轴固定连接桨叶34，灯头底盖21的表面固定连接进气口35，电机罩31使得桨叶34能够高效的吹出气流，电机33通电运作后带动桨叶34转动，从而使空气流动产生吹响导管27的气流，进气口35连通外界使空气流通。

综上，通过上述等结构之间的配合，达到了给灯头2内部电子元件散热的优点，解决了传统的节能灯的灯头2内部并没有设置散热效果好的装置，在某些温度较高的场合或区域使用，灯头2内部持续温度较高会导致其内部的电子元件寿命会大大降低的问题。

工作原理：该节能灯的散热装置，在节能灯工作时，通过灯头组件22内部的变压器和逆变器将适用于电机33工作的电压和电流接入电机33的正负极，使电机33运作，电机33运作后带动桨叶34转动，从而形成吹响导管27的气流，气流经过导管27流向连接管26，之后流入环形管24内部，最终由吹风口25吹出，吹风口25吹出的风将带走铝合金散热片23表面吸附的热量，从而达到散热的效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
