技术领域

本实用新型涉及垃圾清理领域，具体为一种水面垃圾拾取装置。

背景技术

随着社会经济的飞速发展，人们的生活都有了质的飞跃，特别是工业革命以来，由于人们过于重视工业和经济的发展，往往忽视了对环境的保护，这就使得近几年来世界水资源质量不断下降，水环境持续恶化，由于污染所导致的缺水和事故不断发生，不仅使工厂停产、农业减产甚至绝收，而且造成了不良的社会影响和较大的经济损失，严重地威胁了社会的可持续发展，威胁了人类的生存。随着十八大社会主义生态文明建设的提出，水环境的污染问题越来越受到人们的关注。海洋、河流、湖泊以及水上游乐场里的漂浮垃圾的污染已经逐步影响到市民的饮水、环境卫生及市容市貌。为解决水面垃圾收集的问题，目前很多地区还是采用利用人工打捞的方式为主，但这种人工打捞水面垃圾的作业方式劳动强度较大、工作环境恶劣，效率也十分低下。此外，目前市场上也出现了一些机械智能化的水面垃圾收集设备，现在市场上的水面垃圾收集船大都是大型船舶机械，主要用于大范围大面积水域垃圾的收集，其结构复杂，体积庞大，价格昂贵，而且需要专业人士操作，从而不能被广泛地应用于城市河道和风景区水域的垃圾收集作业。

实用新型内容

针对以上问题，本实用新型提供了一种水面垃圾拾取装置，结构简单，省时省力，价格低廉，适用于城市河道和景区水域的垃圾收集作业，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种水面垃圾拾取装置，包括船体，所述船体的船头位置两侧对称固定设置有连接传送箱，所述船体的船头中部固定设置有传动箱和传动电机，所述传动箱的两侧对称设置有固液分离筛筒，所述固液分离筛筒倾斜向上且出料口端贯穿在传送带内部，所述固液分离筛筒上靠近传动箱的一侧且位于行进方向一侧设置有进料口，所述固液分离筛筒内部设置有螺旋轴，所述固液分离筛筒的中部和连接传送箱之间固定设置有定导板，所述传动箱的下方设置有抄料板，所述连接传送箱内部设置有传送装置。

作为本实用新型一种优选的技术方案，所述传送装置包括传送带，所述传送带的一端位于固液分离筛筒的出料口正下方，另一端靠近船体侧，所述船体上设置有传送电机，所述传送电机与传送带的靠近船体侧的一端通过减速装置连接，所述传送带靠近船体侧一端正下方设置有导料滑板，所述导料滑板最下端位于船体内部。

作为本实用新型一种优选的技术方案，所述固液分离筛筒倾斜向上30°～45°，所述螺旋轴的下端位于传动箱内部，并通过锥齿轮组啮合连接传动电机的输出轴。

作为本实用新型一种优选的技术方案，所述连接传送箱与定导板连接处通过销轴连接动导板，所述动导板背面与连接传送箱之间设置有调节液压杆，所述调节液压杆两端通过销轴分别铰接连接动导板和连接传送箱。

与现有技术相比，本实用新型的有益效果是：设计结构简单，随着船体的移动导板和抄料板将水面垃圾聚拢在进料口处，通过传动电机带动螺旋轴转动将垃圾向上输送并分离出水分，省时省力，降低船重，增加打捞量，提高打捞效率，适用于城市河道和风景区水域的垃圾收集作业。

附图说明

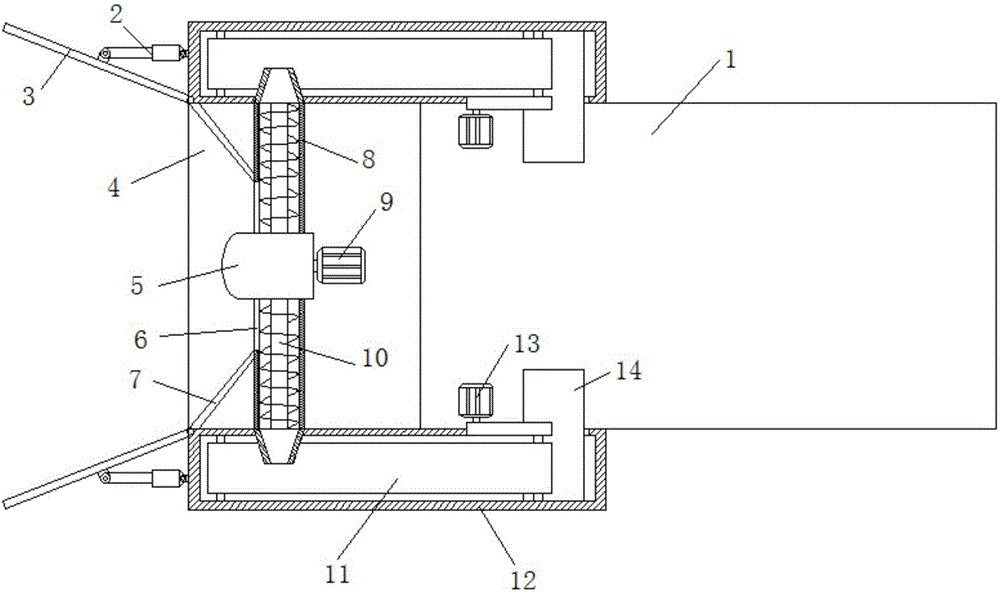

图1为本实用新型的总装截面结构俯视图；

图2为本实用新型的固液分离筛筒截面结构示意图。

图中：1-船体；2-调节液压杆；3-动导板；4-抄料板；5-传动箱；6-进料口；7-定导板；8-固液分离筛筒；9-传动电机；10-螺旋轴；11-传送带；12-垃圾传送箱；13-传送电机；14-导料滑板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-2，本实用新型提供一种技术方案：一种水面垃圾拾取装置，包括船体1，所述船体1的船头位置两侧对称固定设置有连接传送箱12，所述船体1的船头中部固定设置有传动箱5和传动电机9，所述传动箱5的两侧对称设置有固液分离筛筒8，所述固液分离筛筒8倾斜向上且出料口端贯穿在传送带11内部，所述固液分离筛筒8上靠近传动箱5的一侧且位于行进方向一侧设置有进料口6，所述固液分离筛筒8内部设置有螺旋轴10，所述固液分离筛筒8的中部和连接传送箱12之间固定设置有定导板7，所述传动箱5的下方设置有抄料板4，所述连接传送箱12内部设置有传送装置。在船体1两侧设置传送箱12，船头设置打捞装置，利用船体1的移动进行拾取垃圾，整体结构简单，适用于城市河道和风景区水域的垃圾收集作业。

本实施例中，所述传送装置包括传送带11，所述传送带11的一端位于固液分离筛筒8的出料口正下方，另一端靠近船体侧，所述船体1上设置有传送电机13，所述传送电机13与传送带11的靠近船体侧的一端通过减速装置连接，所述传送带11靠近船体侧一端正下方设置有导料滑板14，所述导料滑板14最下端位于船体1内部。打捞的垃圾进过传送带11输送至导料滑板14，收集在船内。

本实施例中，所述固液分离筛筒8倾斜向上30°～45°，所述螺旋轴10的下端位于传动箱5内部，并通过锥齿轮组啮合连接传动电机9的输出轴。传动电机9带动螺旋轴10将固体垃圾向上输送，水往下流从固液分离筛筒8壁上小孔流出，实现固液分离，降低船重，增加垃圾打捞量。

本实施例中，所述连接传送箱12与定导板7连接处通过销轴连接动导板3，所述动导板3背面与连接传送箱12之间设置有调节液压杆2，所述调节液压杆2两端通过销轴分别铰接连接动导板3和连接传送箱12。通过调节液压杆2调节动导板3的张口大小，从而根据垃圾量来调整拾取效率。

本实用新型的工作原理：设计结构简单，随着船体1的移动，动导板3、定导板7和抄料板4将水面垃圾聚拢在进料口6处，通过传动电机9带动螺旋轴10转动将垃圾向上输送并沥出水分，垃圾由传送带11输送至船体1内部，省时省力，降低船重，增加打捞量，提高打捞效率，适用于城市河道和风景区水域的垃圾收集作业。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
