技术领域

本实用新型涉及移动设备领域，具体为一种家用式环保风机用移动设备。

背景技术

目前，在移动设备中有一种可相对移动风机底座及风机，在可相对移动风机底座及风机中安装有新型技术，但是存在着一些问题。申请号：201621276961.6的中国专利文献报道了一种可相对移动风机底座及风机，公开了一种可相对移动的风机底座，包括整体底座、滑动底座及滑轮组，所述滑轮组设置在所述滑动底座的底部，所述滑轮组可在所述整体底座的滑道上滑动，从而带动所述滑动底座相对所述整体底座移动。并且公开了该可相对移动的风机底座的使用方法。还公开了一种风机，包括所述的可相对移动的风机底座。提供的风机、可相对移动的风机底座及其使用方法，能够提高风机停运检修时的检修效率。本新型结构含有上述专利有的优点，但是上述专利结构复杂，移动灵活性差，无法进行360度转动，移动具有局限性，所以我设计了家用式环保风机用移动设备。

实用新型内容

本实用新型的目的在于提供家用式环保风机用移动设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：家用式环保风机用移动设备，包括移动设备底座，所述移动设备底座下方安装有两个支撑架，所述支撑架上端设置有转轴，所述转轴穿过所述移动设备底座，所述转轴上套着油磨套筒，所述油磨套筒安装在所述转轴与所述移动设备底座之间，所述转轴顶部安装着一个螺钉，所述螺钉穿过所述转轴，所述支撑架上安装着两个车轮，所述支撑架上还安装着压杆，所述压杆通过铆钉固定在所述支撑架上，所述压杆与连杆相连，所述连杆连接着刹车块。

优选的，所述压杆与所述连杆之间通过圆柱销相连，所述连杆与所述刹车块通过螺栓相连接。

优选的，所述移动设备底座上方安装着转台轴承，所述转台轴承包括轴承内圈、轴承外圈、圆柱滚珠，所述圆柱滚珠安装在所述轴承内圈与所述轴承外圈之间。

优选的，所述转台轴承上安装着风机底座，所述风机底座与所述轴承内圈采用过盈配合安装。

优选的，所述风机底座上方安装着防护罩，所述防护罩内安装着环保风机。

与现有技术相比，本实用新型的有益效果是：该新家用式环保风机用移动设备，具有结构简单，灵活性好，车轮可进行360度旋转，可向任意方向移动，不受区域限制等优点。

附图说明

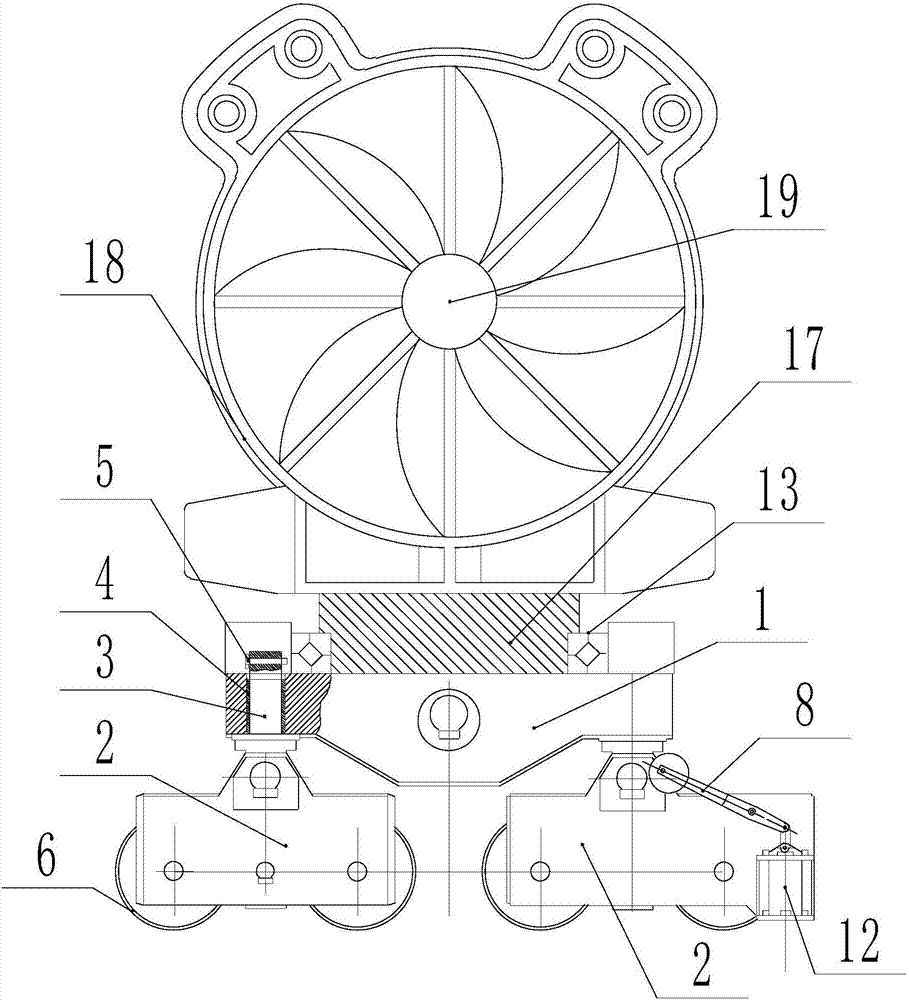

图1为本实用新型结构示意图；

图2为本实用新型移动设备底座结构示意图；

图3为本实用新型转台轴承结构意图；

图4为本实用新型局部结构意图；

图中：1、移动设备底座；2、支撑架；3、转轴；4、油磨套筒；5、螺钉；6、车轮；7、铆钉；8、压杆；9、连杆；10、圆柱销；11、螺栓；12、刹车块；13、转台轴承；14、轴承内圈；15、轴承外圈；16、圆柱滚珠；17、风机底座；18、防护罩；19、环保风机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、图2、图3、图4所示，本实用新型提供一种技术方案：家用式环保风机用移动设备，包括移动设备底座1，所述移动设备底座1下方安装有两个支撑架2，所述支撑架2上端设置有转轴3，所述转轴3穿过所述移动设备底座1，所述转轴3上套着油磨套筒4，所述油磨套筒4安装在所述转轴3与所述移动设备底座1之间，所述转轴3顶部安装着一个螺钉5，所述螺钉5穿过所述转轴3，所述支撑架2上安装着两个车轮6，所述支撑架2上还安装着压杆8，所述压杆8通过铆钉7固定在所述支撑架2上，所述压杆8与连杆9相连，所述连杆9连接着刹车块12，所述压杆8与所述连杆9之间通过圆柱销10相连，所述连杆9与所述刹车块12通过螺栓11相连接，所述移动设备底座1上方安装着转台轴承13，所述转台轴承13包括轴承内圈14、轴承外圈15、圆柱滚珠16，所述圆柱滚珠16安装在所述轴承内圈14与所述轴承外圈15之间，所述转台轴承13上安装着风机底座17，所述风机底座17与所述轴承内圈14采用过盈配合安装,所述风机底座17上方安装着防护罩18，所述防护罩18内安装着环保风机19。

工作原理：在使用家用式环保风机用移动设备时，首先将油磨套筒4套在支撑架2上的转轴3上，然后将转轴3安装在移动设备底座1上，接着将螺钉5插到转轴3上，螺钉5可以将转轴3固定在移动设备底座1上防止转轴3与移动设备底座1分离，支撑架2与转轴3可以在移动设备底座1上进行360度转动，可以改变支撑架2的方向，在支撑架2上还安装有两个车轮6，通过车轮6使整个设备移动，二者配合可使设备在任意方向运动，可解决现有技术中移动位置具有局限性的问题，在支撑架2的右侧通过铆钉7将压杆8固定在支撑架2上，压杆8可在铆钉7上转动，压杆8的另一端通过圆柱销10连接着连杆9，连杆9通过螺栓11与刹车块12相连，当压杆8向上运动的同时会带动连杆9向下运动，由连杆9带动刹车块12向下运动，使刹车块12与地面接触，起到刹车作用，在移动设备底座1上方安装着一个转台轴承13，转台轴承13的轴承外圈15与移动设备底座1相接触，轴承内圈14与风机底座17相接触，风机底座17与轴承内圈14同时运动，轴承外圈15固定不动，通过轴承内圈14与轴承外圈15之间的圆柱滚珠16使二者保持相对运动，在移动设备底座1上安装有用于保护安全的防护罩18，防护罩18内安装着环保风机19。
