技术领域

本实用新型涉及垃圾清理领域，具体为一种垃圾预处理沥水装置。

背景技术

城市生活垃圾由自卸卡车运输至垃圾处理厂区后，进行称重倾倒卸料。在进行后续的分拣处理，生物化学物理等方法终极处理之前要进行预处理，进行喷洒除臭剂，并静置沥水。现有的操作采用堆积在集料坑内，喷洒除臭剂，静置一段时间进行沥水处理。工程量较大，而且喷洒除臭剂不均匀，由于垃圾中含有较多的垃圾袋，因此袋内的污水并不能进行沥出，因此我们提出一种垃圾预处理沥水装置

实用新型内容

针对以上问题，本实用新型提供了一种垃圾预处理沥水装置，结构简单，操作高效可靠，喷洒除臭剂均匀，而且沥水彻底，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种垃圾预处理沥水装置，包括进料箱，所述进料箱的内部下半段设置有传送装置，所述进料箱内部上半段设置有两组互相平行的破袋辊，所述破袋辊的外侧与破袋辊两侧对应的进料箱的内壁上互相交错固定设置有锤杆，所述传送装置包括两组滚筒和传送带，两组所述滚筒其中一组位于进料箱内部，另一组位于进料箱的外部，且位于外部的滚筒位置较高，所述传送带套接在两组滚筒上，所述传送带位于进料箱外部的一段上方设置有护罩，所述传送带的下档方设置有与传送带平行的导液槽，所述导液槽的最低端设置有出液口，所述出液口位于进料箱内部滚筒的下方。

作为本实用新型一种优选的技术方案，所述护罩上表面固定设置有水泵，所述护罩下表面中部位于传送带的上方固定设置有分液管，且分液管的下侧设置有多组喷射方向指向传送带的喷水嘴，所述水泵的出液口通过水管连接分液管，进液口通过水管连接储液箱。

作为本实用新型一种优选的技术方案，所述传送带位于进料箱外部的一段靠下方的一段上表面设置有两组张力辊，下表面位于两组张力辊之间的位置设置有刷筒，所述刷筒的正下方有废渣桶。

作为本实用新型一种优选的技术方案，两组所述破袋辊的一端分别通过减速装置连接破碎电机，所述进料箱内部的滚筒的一端通过减速装置连接传送电机，所述刷筒的一端连接清洁马达。

与现有技术相比，本实用新型的有益效果是：利用破袋辊将垃圾袋进行破碎处理，并将较大的垃圾进行初级碎化，然后由传送装置均匀输送至下一工序，喷水嘴均匀的喷洒除臭剂，避免异味扩散，污水落入导液槽并由出液口排出，该种装置结构简单，无需基建工程建设，而且经过初级碎化后的垃圾沥水彻底，提高预处理效果。

附图说明

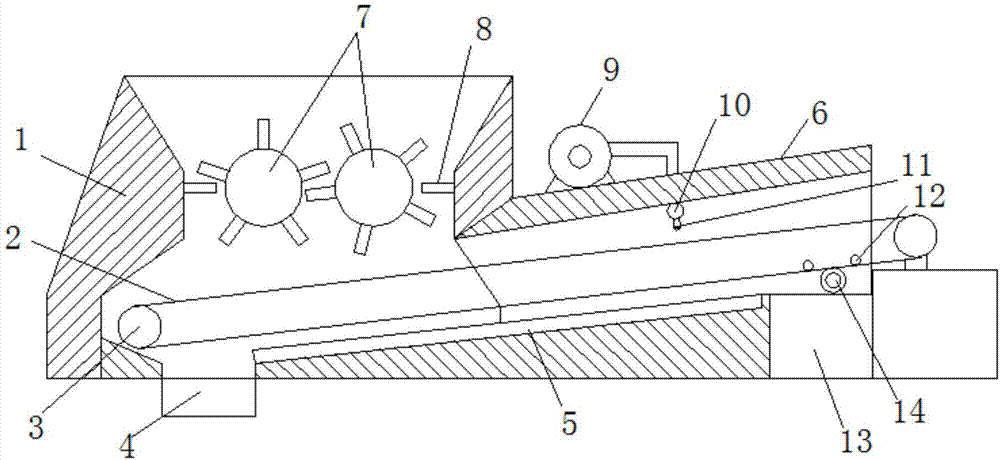

图1为本实用新型的总装截面结构示意图；

图2为本实用新型的进料箱结构俯视图。

图中：1-进料箱；2-传送带；3-滚筒；4-出液口；5-导液槽；6-护罩；7-破袋辊；8-锤杆；9-水泵；10-分液管；11-喷水嘴；12-张力辊；13-刷筒；14-废渣桶；15-破碎电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-2，本实用新型提供一种技术方案：一种垃圾预处理沥水装置，包括进料箱1，所述进料箱1的内部下半段设置有传送装置，所述进料箱1内部上半段设置有两组互相平行的破袋辊7，所述破袋辊7的外侧与破袋辊7两侧对应的进料箱1的内壁上互相交错固定设置有锤杆8，所述传送装置包括两组滚筒3和传送带2，传送带2采用金属编织网式结构，有利于污水沥出，两组所述滚筒3其中一组位于进料箱1内部，另一组位于进料箱1的外部，且位于外部的滚筒3位置较高，所述传送带2套接在两组滚筒3上，所述传送带2位于进料箱1外部的一段上方设置有护罩6，所述传送带2的下档方设置有与传送带2平行的导液槽5，所述导液槽5的最低端设置有出液口4，所述出液口4位于进料箱1内部滚筒3的下方。污水从传送带2向下流动经过导液槽5从出液口4排出。

本实施例中，所述护罩6上表面固定设置有水泵9，所述护罩6下表面中部位于传送带2的上方固定设置有分液管10，且分液管10的下侧设置有多组喷射方向指向传送带2的喷水嘴11，所述水泵9的出液口通过水管连接分液管10，进液口通过水管连接储液箱。碎化后的垃圾经过传送带2输送，同时水泵9将储液桶内部除臭剂输送至分液管10并由喷水嘴11喷洒至垃圾表面。

本实施例中，所述传送带2位于进料箱1外部的一段靠下方的一段上表面设置有两组张力辊12，下表面位于两组张力辊12之间的位置设置有刷筒13，所述刷筒13的正下方有废渣桶14。刷筒13用来将传送带2表面的垃圾渣扫除，保持沥水通畅。

本实施例中，两组所述破袋辊7的一端分别通过减速装置连接破碎电机15，所述进料箱1内部的滚筒3的一端通过减速装置连接传送电机，所述刷筒13的一端连接清洁马达。

本实用新型的工作原理：垃圾倒入进料箱1，破碎电机15带动破袋辊7转动，锤杆8交错将垃圾袋破碎，同时对大块的垃圾进行初级破碎处理，然后由传送装置均匀输送至下一工序，垃圾输送的同时，水泵9将除臭剂加压从喷水嘴11均匀的喷洒在垃圾表面，避免异味扩散，污水落入导液槽5并由出液口排出，该种装置结构简单，无需基建工程建设，而且经过初级碎化后的垃圾沥水彻底，提高预处理效果。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
