技术领域

本实用新型涉及螺旋节能灯技术领域，具体为一种全螺旋节能灯。

背景技术

螺旋节能灯又叫省电灯泡，有半螺旋节能灯和全螺旋节能灯之分，属于节能灯的一种。一般使用节能灯电感镇流器驱动荧光灯管发光，色温在2500K-6800K之间，色温在2700K的我们通常叫黄光、色温在4200K的通常叫暖光、色温在6400K的我们叫做白光，螺旋节能灯广泛适用于商场、学校、家庭、医院以及餐厅等地，节能灯的推广意义重大。然而传统的全螺旋节能灯往往是直接使用，其底部未设置有便于拆卸的灯罩，灯罩对螺旋灯管具有一定的保护效果，灯罩的表面往往会沾上灰尘等污渍，在清洁时，不便于拆卸的灯罩不能够快速方便的取下，使得清洁不够方便。

实用新型内容

本实用新型的目的在于提供一种全螺旋节能灯，具备方便快捷的取下或安装透明塑料灯罩的优点，解决了传统的全螺旋节能灯往往是直接使用，其底部未设置有便于拆卸的灯罩，灯罩对螺旋灯管具有一定的保护效果，灯罩的表面往往会沾上灰尘等污渍，在清洁时，不便于拆卸的灯罩不能够快速方便的取下，使得清洁不够方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种全螺旋节能灯，包括接头和全螺旋灯管，所述接头的底部固定连接有灯头，所述全螺旋灯管固定连接在灯头的底部，所述灯头的底部可拆卸连接有可拆卸式灯罩。

所述灯头包括灯头塑料壳，所述灯头塑料壳的内壁固定连接有两个限位块，两个限位块的一侧固定连接有挡板，所述挡板靠近灯头塑料壳的一侧固定连接有复位弹簧，所述复位弹簧的一侧固定连接有按钮，按钮的一端贯穿灯头塑料壳的内壁并与灯头塑料壳活动连接，所述按钮的表面固定连接有滑块，滑块的表面与限位块活动连接，所述滑块的底部固定连接有活动板，所述活动板的底部固定连接有第一卡块。

所述可拆卸式灯罩包括透明塑料灯罩，所述透明塑料灯罩的顶部固定连接有插板，所述插板的顶部固定连接有第二卡块，所述可拆卸式灯罩通过第二卡块与第一卡块之间的活动连接与灯头进行可拆卸连接。

优选的，所述限位块的数量为四个，两个限位块为一组，两组限位块以灯头塑料壳的中线为轴对称设置在灯头塑料壳内壁的两侧。

优选的，所述限位块的表面开设有与与滑块大小相适配的滑槽。

优选的，所述插板的数量为两个，且两个插板以透明塑料灯罩上表面的中线为轴对称。

优选的，所述第二卡块的位置与第一卡块相对应，且第二卡块和第一卡块形成卡接配合。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置灯头塑料壳的内壁固定连接限位块，限位块的一侧固定连接挡板，挡板的表面固定连接复位弹簧，复位弹簧的一侧固定连接按钮，按钮通过其表面固定连接的滑块与限位块活动连接，使得按钮能够按压往复移动，配合滑块底部固定连接的活动板，活动板的底部固定连接的第一卡块，第一卡块与第二卡块形成卡接配合，使得按压按钮时，活动板和第一卡块被带动向远离灯头塑料壳内壁的方向移动，从而使得第一卡块解除与第二卡块之间的卡接配合，达到了方便拆卸取下可拆卸式灯罩的效果。

2、本实用新型通过透明塑料灯罩的顶部固定连接插板，插板的顶部固定连接第二卡块，透明塑料灯罩能够对全螺旋灯管进行一定的保护，当螺旋节能灯整体不用时，取下的节能灯在透明塑料灯罩的保护下能够防止磕碰损伤，同时在一定程度上避免了对环境的污染，当节能灯使用时能够罩住全螺旋灯管，防止灰尘等污渍沾到全螺旋灯管表面造成难以清理，配合插板和第二卡块，第二卡块插入到灯头的底部与第一卡块形成卡接配合，按下按钮便可将可拆卸式灯罩取下，使得灯头与可拆卸式灯罩之间的拆卸更加的方便，通过上述等结构之间的配合，达到了方便快捷的取下或安装透明塑料灯罩的优点，解决了传统的全螺旋节能灯往往是直接使用，其底部未设置有便于拆卸的灯罩，灯罩对螺旋灯管具有一定的保护效果，灯罩的表面往往会沾上灰尘等污渍，在清洁时，不便于拆卸的灯罩不能够快速方便的取下，使得清洁不够方便的问题。

附图说明

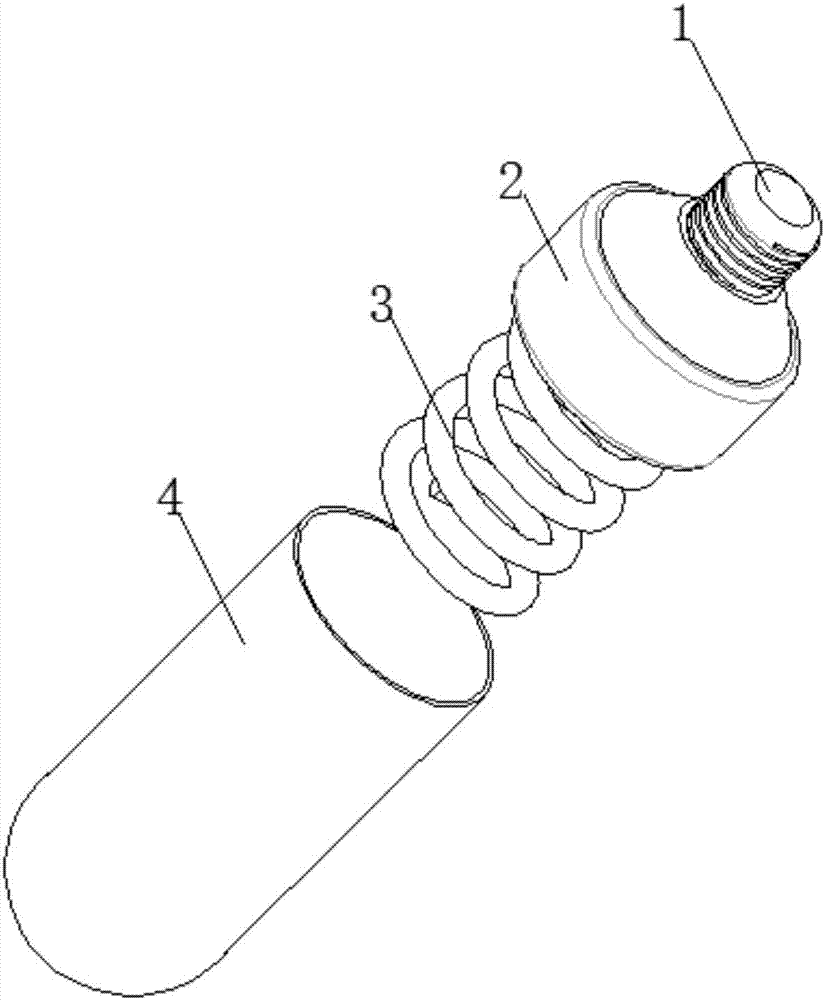

图1为本实用新型结构示意图；

图2为本实用新型灯头正视图的剖视图；

图3为本实用新型可拆卸式灯罩的结构示意图。

图中：1-接头、2-灯头、21-灯头塑料壳、22-限位块、23-挡板、24-复位弹簧、25-按钮、26-滑块、27-活动板、28-第一卡块、3-全螺旋灯管、4-可拆卸式灯罩、41-透明塑料灯罩、42-插板、43-第二卡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种全螺旋节能灯，包括接头1和全螺旋灯管3，接头1的底部固定连接有灯头2，全螺旋灯管3固定连接在灯头2的底部，灯头2的底部可拆卸连接有可拆卸式灯罩4。接头1旋转螺纹连接在插口上，通过其顶部的电极接通电路，灯头2的内部还设有相关电子元器件等，通电后全螺旋灯管3发光，为人们的日常需要提供照明，全螺旋灯管3的表面常常会沾染灰尘等污渍，由于其形状为螺旋式，不便于清理，而且在不用时全螺旋灯管3有磕碰损伤的风险。

请参阅图2，灯头2包括灯头塑料壳21，灯头塑料壳21的内壁固定连接有两个限位块22，限位块22的数量为四个，两个限位块22为一组，两组限位块22以灯头塑料壳21的中线为轴对称设置在灯头塑料壳21内壁的两侧，两个限位块22的一侧固定连接有挡板23，挡板23靠近灯头塑料壳21的一侧固定连接有复位弹簧24，复位弹簧24的一侧固定连接有按钮25，按钮25的一端贯穿灯头塑料壳21的内壁并与灯头塑料壳21活动连接，按钮25的表面固定连接有滑块26，滑块26的表面与限位块22活动连接，限位块22的表面开设有与与滑块26大小相适配的滑槽，滑块26的底部固定连接有活动板27，活动板27的底部固定连接有第一卡块28。按钮25通过其表面的滑块26在限位块22的滑槽内滑动，在复位弹簧24的作用下，使按钮25常态下保持伸出状态，从而使得第一卡块28与第二卡块43保持卡接配合，按压按钮25后，滑块26带动活动板27和第一卡块28滑动，解除第一卡块28与第二卡块43之间的卡接配合，实现方便的拆卸可拆卸式灯罩4的效果。

通过设置灯头塑料壳21的内壁固定连接限位块22，限位块22的一侧固定连接挡板23，挡板23的表面固定连接复位弹簧24，复位弹簧24的一侧固定连接按钮25，按钮25通过其表面固定连接的滑块26与限位块22活动连接，使得按钮25能够按压往复移动，配合滑块26底部固定连接的活动板27，活动板27的底部固定连接的第一卡块28，第一卡块28与第二卡块43形成卡接配合，使得按压按钮25时，活动板27和第一卡块28被带动向远离灯头塑料壳21内壁的方向移动，从而使得第一卡块28解除与第二卡块43之间的卡接配合，达到了方便拆卸取下可拆卸式灯罩4的效果。

请参阅图3，可拆卸式灯罩4包括透明塑料灯罩41，透明塑料灯罩41的顶部固定连接有插板42，插板42的数量为两个，且两个插板42以透明塑料灯罩41上表面的中线为轴对称，插板42的顶部固定连接有第二卡块43，第二卡块43的位置与第一卡块28相对应，且第二卡块43和第一卡块28形成卡接配合，可拆卸式灯罩4通过第二卡块43与第一卡块28之间的活动连接与灯头2进行可拆卸连接。

通过透明塑料灯罩41的顶部固定连接插板42，插板42的顶部固定连接第二卡块43，透明塑料灯罩41能够对全螺旋灯管3进行一定的保护，当螺旋节能灯整体不用时，取下的节能灯在透明塑料灯罩41的保护下能够防止磕碰损伤，同时在一定程度上避免了对环境的污染，当节能灯使用时能够罩住全螺旋灯管3，防止灰尘等污渍沾到全螺旋灯管3表面造成难以清理，配合插板42和第二卡块43，第二卡块43插入到灯头2的底部与第一卡块28形成卡接配合，按下按钮25便可将可拆卸式灯罩4取下，使得灯头2与可拆卸式灯罩4之间的拆卸更加的方便。

综上，通过上述等结构之间的配合，达到了方便快捷的取下或安装透明塑料灯罩41的优点，解决了传统的全螺旋节能灯往往是直接使用，其底部未设置有便于拆卸的灯罩，灯罩对螺旋灯管具有一定的保护效果，灯罩的表面往往会沾上灰尘等污渍，在清洁时，不便于拆卸的灯罩不能够快速方便的取下，使得清洁不够方便的问题。

工作原理：该全螺旋节能灯，通过可拆卸式灯罩4与灯头2可拆卸连接，透明塑料灯罩41罩住全螺旋灯管3，透明塑料灯罩41能够对全螺旋灯管3提供一定程度的保护，同时避免灰尘等污渍沾到全螺旋灯管3的表面造成难以清理，当需要将可拆卸式灯罩4拆卸下时，按压按钮25，使得滑块26带动活动板27和第一卡块28向远离灯头塑料壳21内壁的方向移动，从而解除第一卡块28与第二卡块43之间的卡接配合，便可取下可拆卸式灯罩4，操作简单快捷。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
