技术领域

本实用新型涉及垃圾集中回收设备技术领域，具体为一种农村垃圾集中回收设备。

背景技术

在生活中，人们都习惯形地将所有垃圾投放在一个垃圾桶里，因此垃圾分类处理受到阻力。从我国一些城市垃圾分类处理的现状调查，最难分类的是家庭厨房、餐馆饮食业和瓜果蔬菜集贸市场所得垃圾，例如：烂菜、肉类的下脚料，瓜、果皮、剩余饭菜、废纸、尘土等无机垃圾与塑料薄膜袋、一次性饭盒等有机垃圾还有废旧电池，电路板等有害垃圾的分类。其根源是市面上的分类垃圾桶数量太少，一般分布在各大街道上，而各个家庭，餐馆和集贸市场没有专门的分类垃圾桶，都只有单一的一般垃圾桶，人们闲这些垃圾零碎、肮脏，不好分类，都图方便将这些垃圾随手混装在一个垃圾桶的塑料袋里，为解决垃圾混乱放置的问题，就出现了垃圾集中回收设备，例如中国专利CN201301102公开的一种多功能分类垃圾桶，通过垃圾桶、伸缩杆、橡胶头与W形垃圾袋的配合，达到垃圾分类放置的效果，但是由于垃圾桶并不能很好的放置垃圾袋，使得垃圾袋容易掉落桶底蜷缩在一起，导致垃圾漏出，使用的效果不好。

实用新型内容

本实用新型的目的在于提供一种农村垃圾集中回收设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种农村垃圾集中回收设备，包括五个伸缩爪、垃圾桶、调节机构与限位机构，五个伸缩爪的一端依次转动连接，所述伸缩爪的另一端与垃圾桶腔内的表面活动连接，所述调节机构转动连接在伸缩爪上靠近其一端的表面，所述限位机构固定连接在伸缩爪上靠近其另一端的表面，限位机构的一端与调节机构的外表面卡接，所述伸缩爪的上表面开设有安装槽，伸缩爪通过安装槽固定连接有固定夹，所述垃圾桶的外表面活动连接有束缚带，所述束缚带的表面套接有固定套，所述固定套的侧面也开设有安装槽，固定套通过安装槽也固定连接有固定夹。

所述固定夹包括转动件一，所述转动件一固定连接在安装槽的顶部，转动件一的外侧设置有转动件二，所述转动件一的内侧转动连接有转轴，所述转轴的两端分别贯穿转动件一与转动件二的侧面并固定连接有挡块，所述转动件一上靠近其底端的侧面固定连接有扭簧，所述扭簧的一端与转动件二上靠近其顶端的侧面固定连接，所述转动件二的顶部固定连接夹板，所述夹板的内部固定安装有磁块一，所述伸缩爪上靠近其安装槽的内部固定安装有磁块二，所述磁块一与磁块二的位置相对应。

优选的，所述伸缩爪表面安装的固定夹为十个，两个固定夹为一组，五组固定夹以每个伸缩爪的相交位置的圆心为中心环形阵列。

优选的，所述固定套侧面安装的固定夹为五个，五个固定夹以垃圾桶上表面所在圆的圆心为中心环形阵列。

优选的，所述夹板的后端斜向上弯曲延伸。

优选的，所述夹板的底部固定连接有弹性块，弹性块为泡沫垫。

与现有技术相比，本实用新型的有益效果是：本实用新型通过伸缩爪、固定夹与束缚带的配合，使得垃圾袋口能够张开至最大，进而使得垃圾能够更好地进入到垃圾袋中，同时由于固定夹的固定作用，使得垃圾袋不容易掉落蜷缩在一起，提高了垃圾袋夹持的牢固、可靠性，本实用新型通过转动件一、转动件二、转轴、挡块、扭簧与夹板的配合，使得夹板转动的同时，扭簧处于旋转收紧状态，这时将垃圾袋的边缘放置在夹板的下方，松开夹板后扭簧回劲夹板夹持在垃圾袋上，同时由于磁块一与磁块二的作用，一方面可以防止扭簧长时间使用松弛，另一方面提供更加牢固、可靠的夹紧力，通过上述相关结构的配合，使得垃圾袋的位置固定，解决了背景技术中提出的问题，使用的效果更好。

附图说明

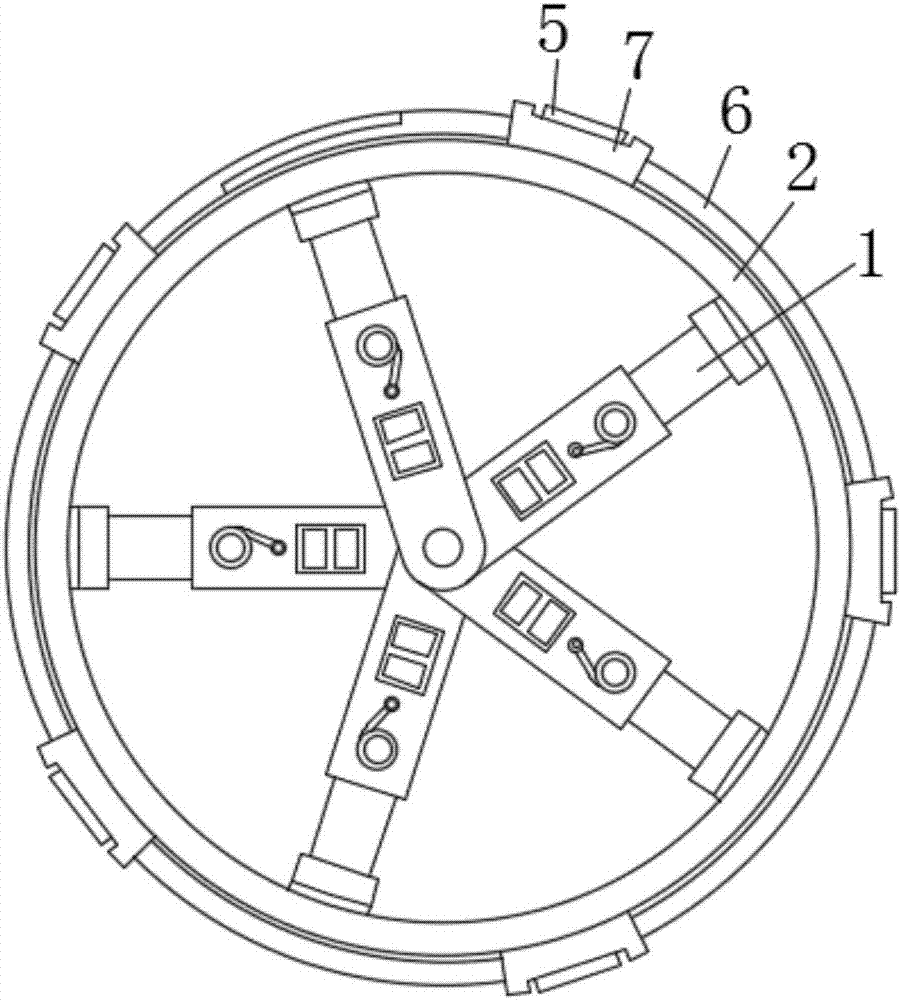

图1为本实用新型伸缩爪与垃圾桶俯视图的结构示意图；

图2为本实用新型伸缩爪俯视图的结构示意图；

图3为本实用新型固定夹正视图的局部剖视图的结构示意图。

图中：1-伸缩爪、2-垃圾桶、3-调节机构、4-限位机构、5-固定夹、6-束缚带、7-固定套、8-转动件一、9-转动件二、10-转轴、11-挡块、12-扭簧、13-夹板、14-磁块一、15-磁块二。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1与图2，本实用新型提供一种技术方案：一种农村垃圾集中回收设备，包括五个伸缩爪1、垃圾桶2、调节机构3与限位机构4，五个伸缩爪1的一端依次转动连接，伸缩爪1的另一端与垃圾桶2腔内的表面活动连接，伸缩爪1主要由伸缩杆、伸缩杆套与固定脚组成，五个伸缩爪1可以通过转动个别伸缩爪1将一伸缩爪1并至另一伸缩爪1的底部，使得相邻两个伸缩爪1之间的空隙大小发生改变，进而使其适合不同大小的垃圾袋，调节机构3转动连接在伸缩爪1上靠近其一端的表面，调节机构3主要由齿轮、齿柱与齿条组成，齿柱转动连接在伸缩杆套腔内的底部，齿轮固定连接在齿柱的表面，齿轮的外表面与齿条啮合连接，齿条的一端与伸缩杆的一端固定连接，齿柱的顶部贯穿伸缩杆套的顶部并固定连接有旋钮，齿柱的表面对应在伸缩杆套的上方固定连接有限位齿轮，通过旋钮转动以带动齿条来回移动，完成伸缩爪1与垃圾桶2腔内表面的固定过程，限位机构4固定连接在伸缩爪1上靠近其另一端的表面，限位机构4的一端与调节机构3的外表面卡接，限位机构4主要由限位杆、转块、固定轴、扭转弹簧组成，转块转动连接在固定轴的表面，扭转弹簧的底端固定连接在转块的顶部，扭转弹簧的顶端固定连接有限位帽，限位帽的底部与固定轴的顶部固定连接，通过转动限位杆使得限位杆与限位齿轮脱离，直至固定脚与垃圾桶2腔内的表面挤压上松开限位杆，限位杆迅速回转直至限位杆与限位齿轮卡接上为止，伸缩爪1的上表面开设有安装槽，伸缩爪1通过安装槽固定连接有固定夹5，伸缩爪1表面安装的固定夹5为十个，两个固定夹5为一组，五组固定夹5以每个伸缩爪1的相交位置的圆心为中心环形阵列，使得垃圾袋的夹持更加牢固，垃圾桶2的外表面活动连接有束缚带6，束缚带6的表面套接有固定套7，固定套7的侧面也开设有安装槽，固定套7通过安装槽也固定连接有固定夹5，固定套7侧面安装的固定夹5为五个，五个固定夹5以垃圾桶2上表面所在圆的圆心为中心环形阵列，且固定套7位于伸缩爪1上相邻两组固定夹5连线的垂直中心线上，束缚带6上的固定夹5与伸缩爪1上的固定夹5形成近似的三角形结构，进而固定住垃圾袋的三个点使得垃圾袋的袋口张开至最大，有利于垃圾的投放，通过伸缩爪1、固定夹5与束缚带6的配合，使得垃圾袋口能够张开至最大，进而使得垃圾能够更好地进入到垃圾袋中，同时由于固定夹5的固定作用，使得垃圾袋不容易掉落蜷缩在一起，提高了垃圾袋夹持的牢固、可靠性。

请参阅图2与图3，固定夹5包括转动件一8，转动件一8固定连接在安装槽的顶部，转动件一8的外侧设置有转动件二9，转动件一8的内侧转动连接有转轴10，转轴10的两端分别贯穿转动件一8与转动件二9的侧面并固定连接有挡块11，转动件一8上靠近其底端的侧面固定连接有扭簧12，扭簧12的一端与转动件二9上靠近其顶端的侧面固定连接，转动件二9的顶部固定连接夹板13，夹板13的后端斜向上弯曲延伸，使垃圾袋取下的时候手指按压更加方便，夹板13的底部固定连接有弹性块，弹性块为泡沫垫，可以保护垃圾袋，以防垃圾袋夹持地过紧甚至与夹板吸在一起拉扯之中破损，夹板13的内部固定安装有磁块一14，伸缩爪1上靠近其安装槽的内部固定安装有磁块二15，磁块一14与磁块二15的位置相对应，通过转动件一8、转动件二9、转轴10、挡块11、扭簧12与夹板13的配合，使得夹板13转动的同时，扭簧12处于旋转收紧状态，这时将垃圾袋的边缘放置在夹板13的下方，松开夹板13后扭簧12回劲夹板13夹持在垃圾袋上，同时由于磁块一14与磁块二15的作用，一方面可以防止扭簧12长时间使用松弛，另一方面提供更加牢固、可靠的夹紧力。

工作原理：该农村垃圾集中回收设备使用时，先根据垃圾袋的规格选取需要的伸缩爪1数量，等到伸缩爪1转出来的时候将固定脚垂直于垃圾桶2的内壁，转动调节机构3直至固定脚紧紧地挤压在垃圾桶2的内壁上后，松开限位机构4，限位杆卡接在限位齿轮上，然后将垃圾袋放置在相邻两个伸缩爪1之间形成的空隙中，这时分别按动夹板13的翘起部直至夹板13脱离安装槽后将垃圾袋放置在安装槽的底部，再松开夹板13直至夹板13按压在垃圾袋的表面后完成垃圾袋的安放，通过上述相关结构的配合，使得垃圾袋的位置固定，解决了背景技术中提出的问题，使用的效果更好。
