技术领域

本实用新型涉及漂浮物清理装置技术领域，具体为一种新型漂浮物清理装置。

背景技术

目前，长江等水域每年有大量漂浮物形成，特别是在大坝前或靠近岸边的区域，长期被漂浮沉积物所困扰，既影响发电、通航、泄洪的安全，又对流域的水质产生严重污染，漂浮物主要有垃圾和水生植物，水上漂浮物主要是依靠人工打捞或者采用输送带进行自动打捞，如中国专利，CN201320701071.5公开的一种水面漂浮物清理装置，包括船身，船身的尾部安装有可拆卸的垃圾收纳箱，船身的尾部两侧设置有排水通道，船身内底部设有传送带，船身的底部设有沥水栅格，船身顶部设置有太阳能电池板，船身头部安装有垃圾清理装置，所述清理装置且并未涉及压缩功能，导致船体垃圾箱实际装载量不足。

实用新型内容

本实用新型的目的在于提供一种新型漂浮物清理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型漂浮物清理装置，包括船体，所述船体的一侧固定连接有支撑座，所述支撑座为长方体，所述支撑座的一侧固定连接有平行板，所述两个平行板的相对面之间安装有第一转轴，所述第一转轴的表面固定连接有安装轴，所述安装轴的表面固定安装有切割刀片，所述支撑座的一端固定连接有导流板，所述船体的表面设置有传送带，所述传送带的表面开设有沥水栅格，所述船体的内腔安装有压缩装置，所述压缩装置的一侧固定连接有仓库。

所述压缩装置，包括压缩箱，所述压缩箱的一侧固定连接有液压缸，所述液压缸的一侧固定连接有底座，所述底座的底部固定连接在船体上，所述压缩箱的内壁开设有圆孔，所述液压缸的另一侧通过压缩箱内壁上的圆孔活动连接有液压杆，所述液压杆的一侧固定连接有压缩板，所述压缩箱的顶部开设有进料口，所述进料口的处于传送带末端的下方，所述压缩箱的一侧活动连接有闸门，所述压缩箱一侧的内壁开设有孔槽，所述闸门在孔槽内活动连接，所述闸门的一侧固定连接有直齿条，所述压缩箱的内壁开设有通孔，所述通孔内活动连接有第二转轴，所述第二转轴的表面固定连接有齿轮，所述齿轮与直齿条啮合连接，所述第二转轴的一侧固定连接有把手所述压缩箱的内壁上开设有限位槽，所述限位槽的内壁活动连接有限位块。

优选的，所述压缩箱的内壁开设的圆孔与液压杆的大小相匹配，且表面设有防摩擦垫片。

优选的，所述压缩板开设有漏水通孔，且均匀分布在压缩板表面。

优选的，所述压缩箱内壁上开设的孔槽数量两个，压缩箱的左右两个内壁各一个。

优选的，所述限位块的大小与齿轮相匹配，且限位槽内安装有防摩擦垫片。

与现有技术相比，本实用新型的有益效果如下：该新型漂浮物清理装置，通过第一转轴、安装轴和切割刀片的配合，使得漂浮物在水面被切割清理，通过设置传送带和沥水栅格，为被切割的漂浮物提供一个载体，使得在运输的过程中减少漂浮物上的水分，通过设置导流板，使得增大了收集漂浮物的面积，更大范围导流导料，通过液压缸、液压杆和压缩板的配合，达到了压缩漂浮物和垃圾的效果，使得增大了垃仓库的实际存量，通过直齿条、齿轮和第二转轴的配合，使得闸门可以上下升降，且使用起来更加省力，通过设置限位块，使得闸门在上升完毕后可以锁定住，通过设置仓库，使得被压缩后的垃圾和漂浮物不被淋水和暴晒。

附图说明

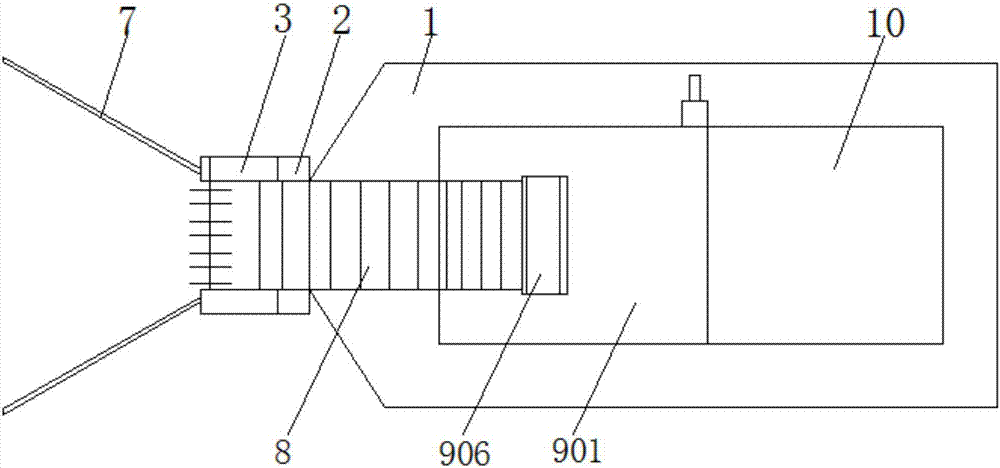

图1为本实用新型结构示意图；

图2为本实用新型清理单元示意图；

图3为本实用新型压缩装置结构示意图；

图4为本实用新型闸门开合结构示意图。

图中：1-船体、2-支撑座、3-平行板、4-第一转轴、5-安装轴、6-切割刀片、7-导流板、8-传动带、9-压缩装置、901-压缩箱、902-液压缸、903-底座、904-液压杆、905-压缩板、906-进料口、907-闸门、908-直齿条、909-第二转轴、910-齿轮、911-把手、912-限位块、10-仓库。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型提供一种技术方案：一种新型漂浮物清理装置，包括船体1，船体1的一侧固定连接有支撑座2，支撑座2为长方体，支撑座2的一侧固定连接有平行板3，两个平行板3的相对面之间安装有第一转轴4，第一转轴4的表面固定连接有安装轴5，安装轴5的表面固定安装有切割刀片6，通过第一转轴4、安装轴5和切割刀片6的配合，使得漂浮物在水面被切割清理，支撑座2的一端固定连接有导流板7，通过设置导流板7，使得增大了收集漂浮物的面积，更大范围导流导料，船体1的表面设置有传送带8，传动带8具有一定的倾斜角度，漂浮物上的水自然会往下沥，传送带8的表面开设有沥水栅格，通过设置传送带8和沥水栅格，为被切割的漂浮物提供一个载体，使得在运输的过程中减少漂浮物上的水分，沥水栅格可以使漂浮物在上升过程中沥水，船体1的内腔安装有压缩装置9，压缩装置9的一侧固定连接有仓库10。

压缩装置9，包括压缩箱901，压缩箱901的内壁开设有出水口，压缩过程中渗出的水由此排出，压缩箱901的一侧固定连接有液压缸902，液压缸902的一侧固定连接有底座903，底座903的底部固定连接在船体1上，压缩箱901的内壁开设有圆孔，液压缸902的另一侧通过压缩箱901内壁上的圆孔活动连接有液压杆904，压缩箱901的内壁开设的圆孔与液压杆904的大小相匹配，且表面设有防摩擦垫片，防摩擦垫片能更好的保护两个接触面，延长两个组件的使用寿命，液压杆904的一侧固定连接有压缩板905，压缩板905开设有漏水通孔，且均匀分布在压缩板95表面，传送带8输送进来的漂浮物带有水分，压缩过程中的水分由漏水通孔排出，再经由出水口排出压缩箱901，通过液压缸902、液压杆904和压缩板905的配合，达到了压缩漂浮物和垃圾的效果，使得增大了仓库10的实际存量，液压缸902控制液压杆904和压缩板905压缩，水分由漏水通孔排出，压缩后的漂浮物占地较小，相比原仓库10的存量要增加不少，压缩箱901的顶部开设有进料口906，进料口906的处于传送带8末端的下方，压缩箱901的一侧活动连接有闸门907，压缩箱901一侧的内壁开设有孔槽，压缩箱901内壁上开设的孔槽数量有两个，左右两个内壁各一个，闸门907在孔槽内活动连接，闸门907的一侧固定连接有直齿条908，压缩箱901的内壁开设有通孔和转轴槽，通孔内活动连接有第二转轴909，第二转轴909的贯穿通孔与转轴槽活动连接，转轴槽抵住第二转轴909，使其不能水平移动，第二转轴909的表面固定连接有齿轮910，齿轮910与直齿条908啮合连接，通过直齿条908、齿轮910和第二转轴909的配合，使得闸门907可以上下升降，且使用起来更加省力，转轴909的一侧固定连接有把手911，旋转把手911使齿轮910转动，与其啮合传动的直齿条908上升，闸门907打开，压缩箱901的内壁上开设有限位槽，限位槽的内壁活动连接有限位块912，限位块912的大小与齿轮910相匹配，且限位槽内安装有防摩擦垫片，限位块912通过限位槽卡住齿轮910，防止闸门907下坠，通过设置限位块912，使得闸门907在上升完毕后可以锁定住。

工作原理：本实用新型，清理单元、传动带8和压缩装置9都是由电机作驱动装置，船体1前进时，通过导流板7来收集前方的漂浮物，通过清理单元来分割漂浮物，分割过后的漂浮物在通过传送带8传送到进料口906，进入压缩箱901内储存，待压缩箱901到达压缩份额后，液压缸902、液压杆904和压缩板905配合压缩漂浮物，压缩完毕后，转动把手911，使得转轴909带动齿轮910转动，由于直齿条908与齿轮910啮合连接，齿轮910传动直齿条908，使得闸门907上升，待闸门完全打开后，按下限位块912,限位块912卡住齿轮910，停止上升，然后在次控制压缩板905压缩，将压缩后的漂浮物推出压缩箱901，处理后的漂浮物进入仓库10存储。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
