技术领域

本发明涉及广告牌技术领域，具体涉及一种广告牌固定装置。

背景技术

目前，广告牌的使用越来越广泛，在一些城市道路上空经常可以看见用于宣传的广告牌装置，然而由于广告牌的宣传具有时效性，所以为了达到理想的宣传效果需对广告牌进行更换，现有的广告牌装置为了达到较高的稳固性，通常都会使用螺栓紧固的方式进行固定，然而通过螺栓紧固的固定方式，虽然能达到较高的稳固性，但在安装与拆卸时，都需借助螺丝刀等拆卸工具进行安装或拆卸，其拆装过程较为繁琐费力且严重影响拆装效率，存在较大弊端，所以对于广告牌固定时既能保证其牢固性又不影响更换时的简便性，是广告牌设置中急需解决的难题。

发明内容

本发明的目的在于提供一种广告牌固定装置及其使用方法，能够克服现有技术的上述缺陷。

根据本发明，本发明装置的一种广告牌固定装置，包括架框以及与所述架框配合连接的广告牌，所述架框由平直部、底部与所述平直部左侧顶端固定连接的竖直部以及左侧底部与所述竖直部顶部固定连接的横梁组合成，所述竖直部下端设置有通口朝右的安接槽，所述安接槽中可运转地安装有齿接轮，所述齿接轮由固定安装在所述竖直部中的电转机驱动，所述齿接轮穿过所述安接槽外，所述广告牌左端设置有通口朝下的第一滑接槽，所述第一滑接槽中滑接安装有滑接板，所述滑接板左端面设置有上下伸长的齿接条，所述第一滑接槽左端壁设置有通接所述第一滑接槽的通接槽，所述通接槽用以所述齿接轮穿入并与所述齿接条配合连接，所述平直部上设置有与所述第一滑接槽相对应的插接槽，所述插接槽左端还设置有第二滑接槽，所述第二滑接槽与所述插接槽通接，所述第二滑接槽中可左右滑接地安装有推进臂，所述推进臂朝所述插接槽的一端还设置有锁住齿，所述第二滑接槽左端还设置有用以驱动所述推进臂朝左滑接的吸磁装置，所述广告牌底端壁右侧设置有通口朝下的卡接槽，所述平直部右端还设置有与所述推进臂连接且与所述卡接槽配合的卡接装置，所述横梁顶部设有悬挂杆，所述横梁与所述悬挂杆通过连接杆固定连接。

进一步的技术方案，所述吸磁装置包括固定安装在所述第二滑接槽左端壁中的铁环以及固定安装在所述铁环上的绕线，所述推进臂朝所述铁环的端面上固定设置有铁块，所述绕线与所述电转机连接。

进一步的技术方案，所述卡接装置包括设置在所述平直部中且通口朝上的底槽以及滑接安装在所述底槽中的卡持杆，所述卡持杆底端与所述底槽底端固定连接有第一弹力件，所述第二滑接槽下端设置有第一通孔，所述第一通孔右端设置有朝右伸长到所述底槽下方的第二通孔，所述第一通孔右端可运转地安装有第一圆轮，所述第一通孔与所述第二通孔连接处可运转地安装有第二圆轮，所述第二通孔右端可运转地安装有第三圆轮，所述推进臂下端固定安装有线绳，所述线绳从所述第一圆轮右侧绕接到所述第二圆轮以及第三圆轮上并穿入到所述底槽中与所述卡持杆底端固定连接。

进一步的技术方案，所述第二滑接槽上下端壁中均设置有导引槽，所述推进臂上下端均设置有导引块，所述导引块滑接安装在所述导引槽中，所述导引槽中还安装有第二弹力件，所述第二弹力件与所述导引块固定连接。

进一步的技术方案，所述第一滑接槽右端还设置有空槽，所述滑接板右端固定设置有凸缘块，所述凸缘块安装在所述空槽中，且所述空槽底端安装有第三弹力件，所述第三弹力件与所述凸缘块底部固定连接。

进一步的技术方案，所述横梁与所述平直部上下之间设有用于所述广告牌插放的插放腔，所述横梁底面内设有滑轨槽，所述广告牌顶部穿入所述滑轨槽内且滑接配和连接。

本发明的有益效果是：

1.本发明装置在使用时，绕线通电后，可使铁环产生磁性，从而可使铁环吸附铁块，可驱动推进臂朝左滑接并使锁住齿离开插接槽，而推进臂朝左滑接时能够拉动线绳朝左移动，从而可将卡持杆朝下拉动并缩回到底槽中，从而允许广告牌在平直部上滑动，然后将所述广告牌顶部插入所述滑轨槽内且朝左滑动，直至所述广告牌左端面与所述竖直部右端面贴合，与此同时所述卡接槽与所述底槽相对准，齿接轮会从通接槽穿入并与齿接条相啮合，且齿接轮会带动滑接板克服第三弹力件的弹性作用朝下滑动并插入到插接槽中，当滑接板滑动至最下端时，先将绕线断电，而后停止电转机，推进臂在第二弹力件的作用下朝右滑动而将锁住齿压向齿接条并与齿接条配合连接，而且第二弹力件的弹力大于所述第三弹力件的弹力，因此可防止滑接板朝上滑动，由于凸缘块的作用，广告牌无法朝上移动，因此广告牌被固定于架框内，从而实现简化安装步骤，提高安装效率；

2.推进臂在朝右滑动的过程中，在第一弹力件的作用下，卡持杆朝上滑动，并插入到卡接槽中，可防止广告牌右端发生摆动，从而可提高固定时的牢固性；

3.绕线通电，并使电转机反向运转时，可驱动推进臂朝左滑接并使锁住齿脱离与齿接条的啮合，而且推进臂朝左滑接时能够拉动线绳朝左移动，从而可将卡持杆朝下拉动并缩回到底槽中，同时，电转机反向运转可带动齿接轮反向转动并带动滑接板朝上滑动，从而解除了广告牌与平直部的锁定，从而实现广告牌的快速更换，提高更换时的简便性以及更换效率；

4.本发明中装置结构简单，锁定牢固，提高固定时的牢固性以及更换时的简便性。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明的一种广告牌固定装置的整体结构示意图。

图2是图1的广告牌被锁定在平直部上时的结构示意图。

图3是图1中A处的结构示意图。

图4是图1中B处的结构示意图。

图5是本发明中滑接板的左视图。

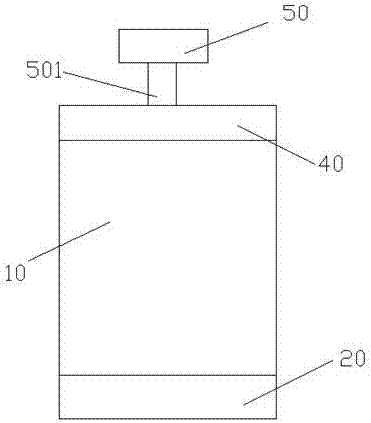

图6为本发明图1的右视图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1-6所示，本发明的一种广告牌固定装置，包括架框234以及与所述架框234配合连接的广告牌10，所述架框234由平直部20、底部与所述平直部20左侧顶端固定连接的竖直部30以及左侧底部与所述竖直部30顶部固定连接的横梁40组合成，所述竖直部30下端设置有通口朝右的安接槽31，所述安接槽31中可运转地安装有齿接轮32，所述齿接轮32由固定安装在所述竖直部30中的电转机驱动，所述齿接轮32穿过所述安接槽外31，所述广告牌10左端设置有通口朝下的第一滑接槽11，所述第一滑接槽11中滑接安装有滑接板13，所述滑接板13左端面设置有上下伸长的齿接条131，所述第一滑接槽11左端壁设置有通接所述第一滑接槽11的通接槽111，所述通接槽111用以所述齿接轮32穿入并与所述齿接条131啮合，所述平直部20上设置有与所述第一滑接槽11相对应的插接槽200，所述插接槽200左端还设置有第二滑接槽22，所述第二滑接槽22与所述插接槽200通接，所述第二滑接槽22中可左右滑接地安装有推进臂25，所述推进臂25朝所述插接槽200的一端还设置有锁住齿251，所述第二滑接槽22左端还设置有用以驱动所述推进臂25朝左滑接的吸磁装置，所述广告牌10底端壁右侧设置有通口朝下的卡接槽14，所述平直部20右端还设置有与所述推进臂25连接且与所述卡接槽14配合的卡接装置，所述横梁40顶部设有悬挂杆50，所述横梁40与所述悬挂杆50通过连接杆501固定连接，所述悬挂杆50用于将所述架框234悬挂在一定高度，从而有利于广告牌10的观看，已达到较好的宣传效果。

有益地，所述吸磁装置包括固定安装在所述第二滑接槽22左端壁中的铁环26以及固定安装在所述铁环26上的绕线261，所述推进臂25朝所述铁环26的端面上固定设置有铁块254，所述绕线261与所述电转机连接。

有益地，所述卡接装置包括设置在所述平直部20中且通口朝上的底槽24以及滑接安装在所述底槽24中的卡持杆27，所述卡持杆27底端与所述底槽24底端固定连接有第一弹力件271，所述第二滑接槽22下端设置有第一通孔23，所述第一通孔23右端设置有朝右伸长到所述底槽24下方的第二通孔21，所述第一通孔23右端可运转地安装有第一圆轮41，所述第一通孔23与所述第二通孔21连接处可运转地安装有第二圆轮42，所述第二通孔21右端可运转地安装有第三圆轮43，所述推进臂25下端固定安装有线绳44，所述线绳44从所述第一圆轮41右侧绕接到所述第二圆轮42以及第三圆轮43上并穿入到所述底槽24中与所述卡持杆27底端固定连接。

有益地，所述第二滑接槽22上下端壁中均设置有导引槽28，所述推进臂25上下端均设置有导引块252，所述导引块252滑接安装在所述导引槽28中，所述导引槽28中还安装有第二弹力件253，所述第二弹力件253与所述导引块252固定连接，所述第二弹力件253用以将所述推进臂25朝所述插接槽200的方向顶压。

有益地，所述第一滑接槽11右端还设置有空槽12，所述滑接板13右端固定设置有凸缘块132，所述凸缘块132安装在所述空槽12中，且所述空槽12底端安装有第三弹力件133，所述第三弹力件133与所述凸缘块132底部固定连接，所述第三弹力件133用以将所述滑接板13朝上顶升。

有益地，所述横梁40与所述平直部20上下之间设有用于所述广告牌10插放的插放腔，所述横梁40底面内设有滑轨槽，所述广告牌10顶部穿入所述滑轨槽内且滑接配和连接。

初始状态时，所述推进臂25在所述第二弹力件253的作用下被朝所述插接槽200的方向顶压，使所述锁住齿251穿入到所述插接槽200中，所述滑接板13在所述第三弹力件133的作用下被朝上顶升而使所述滑接板13完全收缩在所述第一滑接槽11；

安装时，在将所述广告牌10放在所述平直部20上之前，首先给所述绕线以及电转机通电，所述电机通电后带动所述齿接轮顺时针转动，而所述绕线261通电后，可使所述铁环26产生磁性，从而可使所述铁环26吸附所述铁块254，从而可驱动所述推进臂25朝左滑接并使所述锁住齿251离开所述插接槽200，而所述推进臂25朝左滑接时能够拉动所述线绳44朝左移动，从而可将所述卡持杆27朝下拉动并缩回到所述底槽24中，从而允许所述广告牌10在所述平直部20上滑动，然后将所述广告牌10顶部插入所述滑轨槽内且朝左滑动，直至所述广告牌10左端面与所述竖直部30右端面贴合，与此同时所述卡接槽14与所述底槽24相对准，所述齿接轮32会从所述通接槽111穿入并与所述齿接条131相啮合，且所述齿接轮32会带动所述滑接板13克服所述第三弹力件133的弹性作用朝下滑动并插入到所述插接槽200中，当所述滑接板13滑动至最下端时，先将所述绕线26断电，而后停止所述电转机，所述推进臂25在所述第二弹力件253的作用下朝右滑动而将所述锁住齿251压向所述齿接条131并与所述齿接条131啮合，从而可防止所述滑接板13朝上滑动，由于所述凸缘块132的作用，所述广告牌10无法朝上移动，因此，所述广告牌10被锁定在所述平直部20上，同时，所述推进臂25在朝右滑动的过程中，在所述第一弹力件271的作用下，所述卡持杆27朝上滑动，并插入到所述卡接槽14中；

更换所述广告牌10时，首先将所述绕线26通电，并使所述电转机反向运转，所述绕线261通电后，可使所述铁环26产生磁性，从而可使所述铁环26吸附所述铁块254，可驱动所述推进臂25朝左滑接并使所述锁住齿251脱离与所述齿接条131的啮合，而所述推进臂25朝左滑接时能够拉动所述线绳44朝左移动，从而可将所述卡持杆27朝下拉动并缩回到所述底槽24中，同时，所述电转机反向运转可带动所述齿接轮32反向转动并带动所述滑接板13朝上滑动，从而允许所述广告牌10在所述平直部20上滑动而将所述广告牌10取下。

本发明装置的有益效果是：本发明装置在使用时，绕线通电后，可使铁环产生磁性，从而可使铁环吸附铁块，可驱动推进臂朝左滑接并使锁住齿离开插接槽，而推进臂朝左滑接时能够拉动线绳朝左移动，从而可将卡持杆朝下拉动并缩回到底槽中，从而允许广告牌在平直部上滑动，然后将所述广告牌顶部插入所述滑轨槽内且朝左滑动，直至所述广告牌左端面与所述竖直部右端面贴合，与此同时所述卡接槽与所述底槽相对准，齿接轮会从通接槽穿入并与齿接条相啮合，且齿接轮会带动滑接板克服第三弹力件的弹性作用朝下滑动并插入到插接槽中，当滑接板滑动至最下端时，先将绕线断电，而后停止电转机，推进臂在第二弹力件的作用下朝右滑动而将锁住齿压向齿接条并与齿接条配合连接，而且第二弹力件的弹力大于所述第三弹力件的弹力，因此可防止滑接板朝上滑动，由于凸缘块的作用，广告牌无法朝上移动，因此广告牌被固定于架框内，从而实现简化安装步骤，提高安装效率；

推进臂在朝右滑动的过程中，在第一弹力件的作用下，卡持杆朝上滑动，并插入到卡接槽中，可防止广告牌右端发生摆动，从而可提高固定时的牢固性；

绕线通电，并使电转机反向运转时，可驱动推进臂朝左滑接并使锁住齿脱离与齿接条的啮合，而且推进臂朝左滑接时能够拉动线绳朝左移动，从而可将卡持杆朝下拉动并缩回到底槽中，同时，电转机反向运转可带动齿接轮反向转动并带动滑接板朝上滑动，从而解除了广告牌与平直部的锁定，从而实现广告牌的快速更换，提高更换时的简便性以及更换效率；

本发明中装置结构简单，锁定牢固，提高固定时的牢固性以及更换时的简便性。

以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
