技术领域

本实用新型涉及污水处理技术领域，具体来说，涉及一种污水处理水样分层采集一体装置。

背景技术

随着社会不断的发展进步，生活污水及工业废水越来越多，从而环境监控变得尤为重要，然而目前最常见的环境监测就是通过对排放的污水进行取样，化验，从而确认是否达到排放标准。现在大部分的江河湖泊都受到一定程度的污染，因此需要定期对其中的水质进行检测；在现有技术中，采样方式中均不能一次性对污水进行分层采样，因此，急需一种污水处理水样分层采集一体装置。

实用新型内容

本实用新型旨在于解决背景技术中提出的问题，从而提供一种污水处理水样分层采集一体装置。

为实现上述目的，本实用新型提供如下技术方案：一种污水处理水样分层采集一体装置,包括：管体、阀门、开口、固定块一、轴承、固定块二、转动杆、把手、转动板和密封块，所述管体一侧设有若干阀门，所述管体外侧设有若干开口，所述管体右侧固定连接设有固定块一，所述管体右侧底端固定连接设有固定块二，所述固定块一和固定块二之间均活动连接设有转动杆，且固定块二与转动杆底端活动活动连接，所述转动杆外壁固定连接设有若干轴承，且轴承外壁与固定块一和固定块二内壁固定连接，所述转动杆顶端固定连接设有把手，所述转动杆外壁均匀固定连接设有若干转动板，所述转动板上表面固定连接设有密封块。

优选的，所述密封块上表面呈弧面结构，且密封块直径等于管体内壁直径。

优选的，所述开口将管体均匀分成若干段，且开口内侧为平面设置，且与转动板一侧平面镶嵌。

优选的，所述转动板直径等于管体外壁直径，且转动板高度等于开口高度。

优选的，所述转动杆与把手呈T字型设置，且转动杆长度大于管体长度。

优选的，所述阀门底端与开口顶端平齐。

本实用新型提供了一种污水处理水样分层采集一体装置，具有以下有益效果：

1、该污水处理水样分层采集一体装置通过设置管体、开口、转动杆、把手、转动板和密封块，使该装置可以一次性将不同深度的污水进行分层采集，当进行分层采集时，将该装置插入污水中，人工控制，用手分别握住管体和把手，通过转动把手，可以使转动杆跟随把手一起转动，同时转动板转动嵌入开口内部，密封块与管体形成密封结构。

2、该污水处理水样分层采集一体装置通过设置阀门，使阀门可以将分层采集到的污水从管体内部排出，便于后续对不同深度污水进行检测。

附图说明

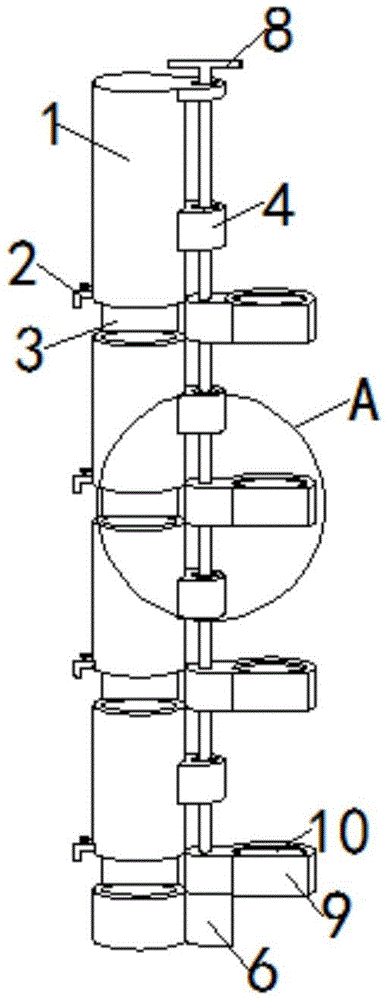

图1是本实用新型的整体结构示意图。

图2是本实用新型的整体剖视图。

图3是本实用新型的A处放大图。

在图1至图3，部件名称或线条与附图编号的对应关系为：

管体-1，阀门-2，开口-3，固定块一-4，轴承-5，固定块二-6，转动杆-7，把手-8，转动板-9，密封块-10。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型一种污水处理水样分层采集一体装置,包括：管体1、阀门2、开口3、固定块一4、轴承5、固定块二6、转动杆7、把手8、转动板9和密封块10，管体1一侧设有若干阀门2，管体1外侧设有若干开口3，管体1右侧固定连接设有固定块一4，管体1右侧底端固定连接设有固定块二6，固定块一4和固定块二6之间均活动连接设有转动杆7，且固定块二6与转动杆7底端活动活动连接，转动杆7外壁固定连接设有若干轴承5，且轴承5外壁与固定块一4和固定块二6内壁固定连接，转动杆7顶端固定连接设有把手8，转动杆7外壁均匀固定连接设有若干转动板9，转动板9上表面固定连接设有密封块10。

本实施例中，密封块10上表面呈弧面结构，且密封块10直径等于管体1内壁直径，密封块10材料为天然橡胶，当对开口3进行密封时，密封块10跟随转动板9一起转入开口3内部，同时管体1对密封块10挤压，使密封块10与开口3形成密封结构，使污水储存在管体1内部。

本实施例中，开口3将管体1均匀分成若干段，且开口3内侧为平面设置，且与转动板9一侧平面镶嵌，管体1外壁可以设置刻度尺，且管体1为透明玻璃管，使管体1可以对深度不同的污水进行分层采集。

本实施例中，转动板9直径等于管体1外壁直径，且转动板9高度等于开口3高度，当进行污水采集时，转动板9可以刚好嵌入开口3内部。

本实施例中，转动杆7与把手8呈T字型设置，且转动杆7长度大于管体1长度，当把手8转动时，可以使转动杆7跟随把手8一起转动，同时转动板9转动嵌入开口3内部，密封块10与管体1形成密封结构。

本实施例中，阀门2底端与开口3顶端平齐，使阀门2可以将分层采集到的污水从管体1内部排出，便于后续对不同深度污水进行检测。

工作原理：首先将污水处理水样分层采集一体装置插入污水中；

当对污水进行分层采集时，将该装置插入污水中，人工控制，用手分别握住管体1和把手8，通过转动把手8，可以使转动杆7跟随把手8一起转动，同时转动板9转动嵌入开口3内部，密封块10与管体1形成密封结构；

使管体1对污水不同深度的污水进行采集，使阀门2可以将分层采集到的污水从管体1内部排出，便于后续对不同深度污水进行检测。
