技术领域

本实用新型涉及砂轮机领域，特别是一种台式砂轮机。

背景技术

砂轮机是用来刃磨各种刀具、工具的常用设备，也用作普通小零件进行磨削、去毛刺及清理等工作。其主要由基座、砂轮、电动机或其他动力源、托架、防护罩和给水器等所组成。可分为手持式砂轮机、立式砂轮机、悬挂式砂轮机、台式砂轮机等，但目前砂轮机不具备防火星功能，在工作时会产生火星，火星容易对工作人员造成伤害，且不便于检修工作砂轮。

实用新型内容

本实用新型的目的在于克服现有技术的缺点，提供一种台式砂轮机。为实现上述目的本实用新型采用以下技术方案：

一种台式砂轮机，包括基座、立柱、工作台、防护壳、防护罩、工作电机、工作砂轮、电控开关、检测透镜，基座安装有工作电机，工作电机转轴安装了工作砂轮，工作砂轮安装有防护壳，基座垂直安装有立柱，立柱安装工作台，工作台凹槽凹处位置与工作砂轮对应设置，防护壳安装有防护罩，电控开关安装在基座台面中轴线位置，检测透镜使用连杆连接安装在基座台面上。

优选的，所述防护罩由安装立柱、万向管和钢化玻璃罩组成，安装立柱顶端中心位置使用螺母安装有万向管，万向管另一端连接钢化玻璃罩。

优选的，所述工作台台面切割成型有角度标线。

优选的，所述角度标线角度为30°、45°和90°。

与现有技术相比，本实用新型具有以下优点：一种台式砂轮机，本装置设计适用于砂轮机的改装作业，防护罩为钢化玻璃罩，避免砂轮工作时火星伤到操作人员，防护罩使用万向管固定安装，可以随意调整位置，检测透镜内置有凸透镜，凸透镜放大工作砂轮细节，方便操作人员检修工作砂轮。

附图说明

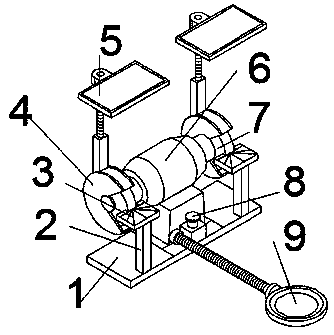

图1为本实用新型台式砂轮机的结构示意图。

图2为本实用新型防护罩的工作结构示意图。

图3为本实用新型防护罩的结构示意图。

图4为本实用新型角度标线的结构示意图。

图中：1、基座，2、立柱，3、工作台，4、防护壳，5、防护罩，6、工作电机，7、工作砂轮，8、电控开关，9、检测透镜，10、安装立柱，11、万向管，12、钢化玻璃罩，13、角度标线。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1、图2、图3和图4所示，一种台式砂轮机，包括基座1、立柱2、工作台3、防护壳4、防护罩5、工作电机6、工作砂轮7、电控开关8、检测透镜9，基座1使用螺栓横置安装有工作电机6，工作电机6两侧转轴上使用固定螺栓固定安装了两个工作砂轮7，工作砂轮7外侧同圆心位置使用螺栓固定安装有防护壳4，基座1台面上使用螺钉垂直安装有立柱2，立柱2顶端位置使用螺钉安装工作台3，工作台3凹槽凹处位置与工作砂轮7对应设置，防护壳4壳体上端垂直焊接安装有防护罩5，电控开关8安装在基座1台面中轴线位置，电控开关8电连接工作电机6，检测透镜9使用连杆连接安装在基座1台面上。

所述防护罩5由安装立柱10、万向管11和钢化玻璃罩12组成，安装立柱10顶端中心位置使用螺母安装有万向管11，万向管11另一端连接钢化玻璃罩12。

所述工作台3台面切割成型有角度标线13。

所述角度标线13角度为30°、45°和90°。

本实用新型工作原理：一种台式砂轮机，本装置设计适用于砂轮机的改装作业，防护罩为钢化玻璃罩，避免砂轮工作时火星伤到操作人员，防护罩使用万向管固定安装，可以随意调整位置。

检测透镜内置有凸透镜，凸透镜放大工作砂轮细节，方便操作人员检修工作砂轮。电控开关安装在基座中轴线位置，方便工作人员的启动和关停。角度标线13角度为30°、45°和90°，适用于刀头角度加工时的辅助设计。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
