技术领域

本实用新型涉及一种水利用管道支撑架。

背景技术

管道在水利输送中有着重要的作用，若将管道直接放在地面或搭在建筑物上不仅影响使用，同时会受到外界的影响，现有的管道多采用支撑架进行支撑，支撑架的尺寸固定只能适应一同管道，且支撑架不能根据实际情况进行高度的改变。

实用新型内容

本实用新型的目的在于提供一种水利用管道支撑架，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：

一种水利用管道支撑架，包括底座、立柱、U型架、管道托弧，所述立柱焊接在底座上，底座的四角开设有圆孔，紧固螺栓经圆孔将底座固定在地面上，所述立柱的顶部设有螺纹连接的螺杆，螺杆的末端焊接有轴承，轴承的顶部焊接有U型架，U型架的中部焊接有横杆，连接套筒套设在横杆上，且连接套筒能沿横杆的长边方向进行前后移动，连接套筒上安装有管道托弧，水利管道放置在管道托弧内，管道托弧的内壁上设有转轴连接的两个圆柱，且两个圆柱相对圆心对称，管道托弧的底部设有螺钉安装的弹簧，管道托弧的外壁上焊接有两个支撑架，支撑架上开设有圆弧。

优选的，所述连接套筒上开设有两个凹槽，两个凹槽沿中线对称，连接套筒上设有螺纹连接的固定旋钮，通过固定旋钮将连接套筒固定在横杆上。

优选的，所述支撑架上的圆弧与凹槽相匹配。

优选的，所述弹簧采用锌材料制成，立柱、底座、螺杆、管道托弧均采用铁质材料制成。

与现有技术相比，本实用新型具有以下优点：本实用新型设计合理；立柱顶部的螺杆能根据实际情况改变高度从而改变U型架的高度；管道托弧固定在连接套筒上，当需要改变管道托弧的位置时利用连接套筒能改变其位置；弹簧的设计起到了缓冲的作用，同时弹簧的的金属活性大于立柱、底座、螺杆、管道托弧的金属活性，能对立柱、底座、螺杆、管道托弧进行保护降低了腐蚀性。

附图说明

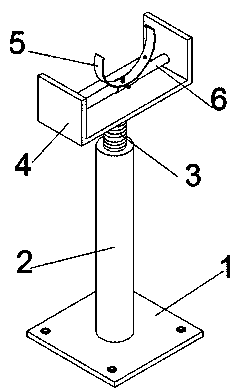

图1为本实用新型水利用管道支撑架示意图。

图2为本实用新型水利用管道支撑架的分解示意图。

图3为本实用新型水利用管道支撑架的U型架示意图。

图4为本实用新型水利用管道支撑架的管道托弧示意图。

图5为本实用新型水利用管道支撑架的连接套筒示意图。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1-5所示，一种水利用管道支撑架，包括底座1、立柱2、U型架4、管道托弧5，所述立柱2焊接在底座1上，底座1的四角开设有圆孔，紧固螺栓经圆孔将底座1固定在地面上，所述立柱2的顶部设有螺纹连接的螺杆3，螺杆3的末端焊接有轴承，轴承的顶部焊接有U型架4，U型架4的中部焊接有横杆6，连接套筒7套设在横杆6上，且连接套筒7能沿横杆6的长边方向进行前后移动，连接套筒7上安装有管道托弧5，水利管道放置在管道托弧5内，管道托弧5的内壁上设有转轴连接的两个圆柱9，且两个圆柱9相对圆心对称，管道托弧5的底部设有螺钉安装的弹簧8，管道托弧5的外壁上焊接有两个支撑架10，支撑架10上开设有圆弧11，连接套筒7上开设有两个凹槽12，两个凹槽12沿中线对称，连接套筒7上设有螺纹连接的固定旋钮13，通过固定旋钮13将连接套筒7固定在横杆6上，支撑架上的圆弧与凹槽相匹配，弹簧采用锌材料制成，立柱、底座、螺杆、管道托弧均采用铁质材料制成。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
