技术领域

本实用新型涉及石油加工技术领域，具体为一种石油加工用混合装置。

背景技术

石油，地质勘探的主要对象之一，是一种粘稠的、深褐色液体，被称为“工业的血液”，地壳上层部分地区有石油储存，主要成分是各种烷烃、环烷烃、芳香烃的混合物，石油的成油机理有生物沉积变油和石化油两种学说，前者较广为接受，认为石油是古代海洋或湖泊中的生物经过漫长的演化形成，属于生物沉积变油，不可再生；后者认为石油是由地壳内本身的碳生成，与生物无关，可再生，石油主要被用来作为燃油和汽油，也是许多化学工业产品，如溶液、化肥、杀虫剂和塑料等的原料，在石油加工混合过程中，混合装置容易出现粘壁现象，从而降低了石油副产品生产中的效率和效果，且浪费资源。

实用新型内容

本实用新型的目的在于提供一种石油加工用混合装置，具备防粘壁的优点，解决了现有装置不具有防粘壁功能的问题。

为实现上述目的，本实用新型提供如下技术方案：一种石油加工用混合装置，包括搅拌箱，所述搅拌箱顶部的右侧固定连接有驱动电机，所述驱动电机的输出轴固定连接有传动装置，所述传动装置的轴心处固定连接有搅拌杆，所述搅拌杆的底部通过轴承座与搅拌箱内腔的底部活动连接，所述搅拌杆的左右两侧均活动连接有搅拌叶，所述搅拌叶的一侧固定连接有清理装置，所述搅拌杆的顶部设置有螺纹孔，所述螺纹孔的内腔设置有螺栓，所述螺栓的底部设置有连接杆。

优选的，所述传动装置包括主动齿轮和从动齿轮，所述驱动电机的输出轴固定连接有主动齿轮，所述主动齿轮的表面啮合有从动齿轮。

优选的，所述清理装置包括刮杆和通孔，所述搅拌叶的一侧固定连接有刮杆，所述刮杆的正面设置有通孔。

优选的，所述连接杆的表面设置有卡槽，所述卡槽为圆弧形槽。

优选的，所述卡槽与搅拌叶一一对应，所述卡槽的直径大于搅拌杆的直径。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过传动装置、搅拌杆和搅拌叶的配合，便于对石油进行充分混合，提高混合效果，通过螺纹孔、螺栓、连接杆和卡槽的配合，通过螺栓带动连接杆下移，调节清理装置与搅拌箱内壁之间的距离，对内壁表面进行清理，能够有效减少粘壁现象出现，从而达到防粘壁的效果，解决了现有装置不具有防粘壁功能的问题。

2、本实用新型通过主动齿轮和从动齿轮的配合，主动齿轮带动从动齿轮旋转，通过刮杆和通孔的配合，便于对搅拌箱的内壁进行清理，同时通孔可以减小在清理内壁时搅拌叶所受到的应力，提高清理效果。

附图说明

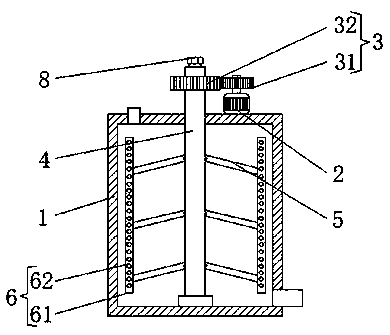

图1为本实用新型结构示意图；

图2为本实用新型搅拌杆结构剖视图；

图3为本实用新型主动齿轮结构俯视图。

图中：1、搅拌箱；2、驱动电机；3、传动装置；31、主动齿轮；32、从动齿轮；4、搅拌杆；5、搅拌叶；6、清理装置；61、刮杆；62、通孔；7、螺纹孔；8、螺栓；9、连接杆；10、卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种石油加工用混合装置，包括搅拌箱1，搅拌箱1顶部的右侧固定连接有驱动电机2，驱动电机2的输出轴固定连接有传动装置3，传动装置3包括主动齿轮31和从动齿轮32，驱动电机2的输出轴固定连接有主动齿轮31，主动齿轮31的表面啮合有从动齿轮32，通过主动齿轮31和从动齿轮32的配合，主动齿轮31带动从动齿轮32旋转，通过刮杆61和通孔62的配合，便于对搅拌箱1的内壁进行清理，同时通孔62可以减小在清理内壁时搅拌叶5所受到的应力，提高清理效果，传动装置3的轴心处固定连接有搅拌杆4，搅拌杆4的底部通过轴承座与搅拌箱1内腔的底部活动连接，搅拌杆4的左右两侧均活动连接有搅拌叶5，搅拌叶5的一侧固定连接有清理装置6，清理装置6包括刮杆61和通孔62，搅拌叶5的一侧固定连接有刮杆61，刮杆61的正面设置有通孔62，搅拌杆4的顶部设置有螺纹孔7，螺纹孔7的内腔设置有螺栓8，螺栓8的底部设置有连接杆9，连接杆9的表面设置有卡槽10，卡槽10为圆弧形槽，卡槽10与搅拌叶5一一对应，卡槽10的直径大于搅拌杆4的直径，通过传动装置3、搅拌杆4和搅拌叶5的配合，便于对石油进行充分混合，提高混合效果，通过螺纹孔7、螺栓8、连接杆9和卡槽10的配合，通过螺栓8带动连接杆9下移，调节清理装置6与搅拌箱1内壁之间的距离，对内壁表面进行清理，能够有效减少粘壁现象出现，从而达到防粘壁的效果，解决了现有装置不具有防粘壁功能的问题。

使用时，当需要对内壁进行清理时，旋转螺栓8，螺栓8带动连接杆9下移，连接杆9通过卡槽10带动搅拌叶5向上移动，使刮杆61与搅拌箱1的内壁接触，通过外设控制器使驱动电机2工作，驱动电机2的输出轴带动主动齿轮31旋转，主动齿轮31通过从动齿轮32带动搅拌杆4旋转，对内壁表面进行清理，能够有效减少粘壁现象出现，通孔62可以减小在清理内壁时搅拌叶5所受到的应力，提高清理效果，从而达到防粘壁的效果。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

本申请文件的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本申请文件主要用来保护机械装置，所以本申请文件不再详细解释控制方式和电路连接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
