技术领域

本实用新型涉及粉碎机技术领域，具体为一种生活垃圾处理用粉碎机。

背景技术

随着我国社会经济的快速发展和城市化进程的加快，以及人民生活水平的迅速提高，城市生产与生活过程中产生的垃圾废物也随之迅速增加，生活垃圾占用土地，污染环境的状况以及对人们健康的影响也越加明显，城市生活垃圾的大量增加，使垃圾处理越来越困难，为此，人们使用粉碎机来提高垃圾的处理速度。

本申请人发现现有技术中至少存在以下技术问题：现有的粉碎机存在粉碎效果差，无法满足人们的使用需求，限制了粉碎机的发展与推广。

实用新型内容

本实用新型的目的在于提供一种生活垃圾处理用粉碎机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种生活垃圾处理用粉碎机，包括箱体，所述箱体内腔上端的左右两侧均固定连接有第二粉碎齿，所述箱体内腔的上端，且位于第二粉碎齿的下侧固定安装有分筛板，所述分筛板的内表面开设有分筛孔，所述箱体内腔下端的左右两侧均固定连接有第二挤压块，所述箱体内腔的下端，且位于第二挤压块的下侧固定连接有下料隔板，所述箱体后侧的中端固定连接有支撑板，所述支撑板的后侧固定连接有立板，所述立板后侧的上端固定安装有第一电机，所述第一电机的输出端固定连接有第一主动轮，所述第一主动轮的内侧套接有第一皮带，所述第一皮带的另一侧套接有第一从动轮，所述第一从动轮的一侧固定连接有第一转轴，所述第一转轴的外表面固定连接有第一粉碎齿，所述立板后侧的下端固定安装有第二电机，所述第二电机的输出轴固定连接有第二主动轮，所述第二主动轮的内侧套接有第二皮带，所述第二皮带的另一侧套接有第二从动轮，所述第二从动轮的一侧固定连接有第二转轴，所述第二转轴的外表面固定连接有第一挤压块。

优选的，所述箱体底部的四周均固定连接有支撑腿，且支撑腿的底部通过聚氨酯胶粘接有橡胶防滑垫。

优选的，所述箱体顶部的中端开设有投料口，且投料口顶部的右端通过合页活动连接有盖板。

优选的，所述箱体右侧的上端固定安装有PLC控制器，同时，PLC控制器的两个接线端通过导线连接有电源插头。

优选的，所述箱体右侧的下端开设有出料口，且出料口的内表面插接有挡板。

优选的，所述分筛板内表面分筛孔的孔径大于粉碎垃圾的直径，同时，分筛板可以根据需要进行拆装。

优选的，所述箱体正表面的中端通过合页活动连接有活动门，且活动门正表面的下端固定安装有把手。

与现有技术相比，本实用新型的有益效果如下：

本实用新型设置了第一电机、第一主动轮、第一皮带、第一从动轮、第一转轴、第一粉碎齿、第二粉碎齿和分筛板，当人们使用本装置时，首先把电源插头插接在与市电连接的插座上，然后通过PLC控制器打开第一电机，第一电机转动的同时带动第一主动轮转动，第一主动轮转动的同时通过第一皮带带动第一从动轮转动，第一从动轮转动的同时带动第一转轴和第一粉碎齿转动，同时通过第二粉碎齿和分筛板的配合，实现了第一级粉碎的目的，设置了第二电机、第二主动轮、第二皮带、第二从动轮、第二转轴、第一挤压块和第二挤压块，通过PLC控制器打开第二电机，第二电机转动的同时带动第二主动轮转动，第二主动轮转动的同时通过第二皮带带动第二从动轮转动，第二从动轮转动的同时带动第二转轴和第一挤压块，同时通过第二挤压块的配合，实现了第二级挤压粉碎的目的，通过以上结构配合的作用，解决了现有的粉碎机存在粉碎效果差，无法满足人们的使用需求，限制了粉碎机发展与推广的问题。

附图说明

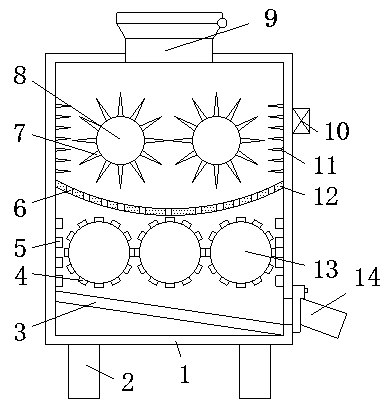

图1为本实用新型结构示意图；

图2为本实用新型箱体左视状态下部分结构示意图；

图3为本实用新型箱体主视状态下部分结构示意图。

图中：1、箱体；2、支撑腿；3、下料隔板；4、第一挤压块；5、第二挤压块；6、分筛孔；7、第一粉碎齿；8、第一转轴；9、投料口；10、PLC控制器；11、第二粉碎齿；12、分筛板；13、第二转轴；14、出料口；15、第二从动轮；16、第二皮带；17、第二主动轮；18、第二电机；19、支撑板；20、立板；21、第一主动轮；22、第一电机；23、第一皮带；24、第一从动轮；25、活动门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在申请的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本申请中的具体含义。

本实用新型的箱体1、支撑腿2、下料隔板3、第一挤压块4、第二挤压块5、分筛孔6、第一粉碎齿7、第一转轴8、投料口9、PLC控制器10、第二粉碎齿11、分筛板12、第二转轴13、出料口14、第二从动轮15、第二皮带16、第二主动轮17、第二电机18、支撑板19、立板20、第一主动轮21、第一电机22、第一皮带23、第一从动轮24和活动门25部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3，一种生活垃圾处理用粉碎机，包括箱体1，箱体1底部的四周均固定连接有支撑腿2，且支撑腿2的底部通过聚氨酯胶粘接有橡胶防滑垫，箱体1顶部的中端开设有投料口9，且投料口9顶部的右端通过合页活动连接有盖板，箱体1右侧的上端固定安装有PLC控制器10，同时，PLC控制器10的两个接线端通过导线连接有电源插头，箱体1右侧的下端开设有出料口14，且出料口14的内表面插接有挡板，箱体1正表面的中端通过合页活动连接有活动门25，且活动门25正表面的下端固定安装有把手，箱体1内腔上端的左右两侧均固定连接有第二粉碎齿11，箱体1内腔的上端，且位于第二粉碎齿11的下侧固定安装有分筛板12，分筛板12的内表面开设有分筛孔6，分筛板12内表面分筛孔6的孔径大于粉碎垃圾的直径，同时，分筛板12可以根据需要进行拆装，箱体1内腔下端的左右两侧均固定连接有第二挤压块5，箱体1内腔的下端，且位于第二挤压块5的下侧固定连接有下料隔板3，箱体1后侧的中端固定连接有支撑板19，支撑板19的后侧固定连接有立板20，立板20后侧的上端固定安装有第一电机22，第一电机22的输出端固定连接有第一主动轮21，第一主动轮21的内侧套接有第一皮带23，第一皮带23的另一侧套接有第一从动轮24，第一从动轮24的一侧固定连接有第一转轴8，第一转轴8的外表面固定连接有第一粉碎齿7，当人们使用本装置时，首先把电源插头插接在与市电连接的插座上，然后通过PLC控制器10打开第一电机22，第一电机22转动的同时带动第一主动轮21转动，第一主动轮21转动的同时通过第一皮带23带动第一从动轮24转动，第一从动轮24转动的同时带动第一转轴8和第一粉碎齿7转动，同时通过第二粉碎齿11和分筛板12的配合，实现了第一级粉碎的目的，立板20后侧的下端固定安装有第二电机18，第二电机18的输出轴固定连接有第二主动轮17，第二主动轮17的内侧套接有第二皮带16，第二皮带16的另一侧套接有第二从动轮15，第二从动轮15的一侧固定连接有第二转轴13，第二转轴13的外表面固定连接有第一挤压块4，通过PLC控制器10打开第二电机18，第二电机18转动的同时带动第二主动轮17转动，第二主动轮17转动的同时通过第二皮带16带动第二从动轮15转动，第二从动轮15转动的同时带动第二转轴13和第一挤压块4，同时通过第二挤压块5的配合，实现了第二级挤压粉碎的目的。

使用时，设置了第一电机22、第一主动轮21、第一皮带23、第一从动轮24、第一转轴8、第一粉碎齿7、第二粉碎齿11和分筛板12，当人们使用本装置时，首先把电源插头插接在与市电连接的插座上，然后通过PLC控制器10打开第一电机22，第一电机22转动的同时带动第一主动轮21转动，第一主动轮21转动的同时通过第一皮带23带动第一从动轮24转动，第一从动轮24转动的同时带动第一转轴8和第一粉碎齿7转动，同时通过第二粉碎齿11和分筛板12的配合，实现了第一级粉碎的目的，设置了第二电机18、第二主动轮17、第二皮带16、第二从动轮15、第二转轴13、第一挤压块4和第二挤压块5，通过PLC控制器10打开第二电机18，第二电机18转动的同时带动第二主动轮17转动，第二主动轮17转动的同时通过第二皮带16带动第二从动轮15转动，第二从动轮15转动的同时带动第二转轴13和第一挤压块4，同时通过第二挤压块5的配合，实现了第二级挤压粉碎的目的，通过以上结构配合的作用，解决了现有的粉碎机存在粉碎效果差，无法满足人们的使用需求，限制了粉碎机发展与推广的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
