技术领域

本实用新型涉及供电公司领域，特别是一种供电公司用鸟巢辅助清理架。

背景技术

时下，气温转暖，各类植被生长速度极快，电网也进入迎峰度夏备战时期。如果线路通道内的树木、鸟巢不及时清理，极易覆盖在配电箱、电杆、拉线上，从而引发着火、跳闸、大面积停电，成为影响电网安全的“定时炸弹”。为源头上杜绝电力线路下植树现象，实施清理鸟巢和树障工作，疏通线路“走廊”，消除树线隐患，为电网安全可靠运行打造优质“绿色通道”。

实用新型内容

本实用新型的目的在于克服现有技术的缺点，提供一种供电公司用鸟巢辅助清理架。为实现上述目的本实用新型采用以下技术方案：

一种供电公司用鸟巢辅助清理架，包括限位块、螺栓、安装通孔、管箍、固定套筒、调整套筒、安装连杆、安装套筒、固定圈，限位块垫装在管箍内径侧壁，管箍两侧钻设的安装通孔固定安装有螺栓，管箍外径中心位置焊接安装有固定套筒，固定套筒内径套装有安装连杆，安装连杆之间使用调整套筒连接安装，安装套筒中心位置定位安装有固定圈。

优选的，所述安装套筒中心位置设置有安装孔，固定圈的开口反向外径位置焊接有转轴，转轴与安装孔配合使用可以实现固定圈的来回转动。

优选的，所述限位块斜面为防滑凸块，限位块垫装在管箍内径避免管箍滑动。

优选的，所述固定圈前端开口，固定圈材质为复合塑料材质，固定圈设计为卡装处理鸟巢的清理杆。

与现有技术相比，本实用新型具有以下优点：一种供电公司用鸟巢辅助清理架，使用管箍和螺栓将本装置固定安装在电线杆上，限位块垫装在管箍内径避免管箍滑动，根据使用环境调整安装连杆长度，固定圈设计为卡装处理鸟巢的清理杆，固定圈可任意转动，操作人员可以来回操作清理杆对鸟巢进行清理，极大得了减缓了工人胳膊的劳动强度，操作简易。

附图说明

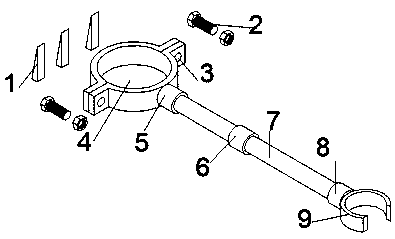

图1为本实用新型供电公司用鸟巢辅助清理架的结构示意图。

图2为本实用新型供电公司用鸟巢辅助清理架的工作结构示意图。

图3为本实用新型安装套筒的结构示意图。

图4为本实用新型限位块的结构示意图。

图中：1、限位块，2、螺栓，3、安装通孔，4、管箍，5、固定套筒，6、调整套筒，7、安装连杆，8、安装套筒，9、固定圈，10、安装孔，11、转轴，12、防滑凸块。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1、图2、图3和图4所示，一种供电公司用鸟巢辅助清理架，包括限位块1、螺栓2、安装通孔3、管箍4、固定套筒5、调整套筒6、安装连杆7、安装套筒8、固定圈9，限位块1垫装在管箍内径侧壁，管箍4两侧钻设的安装通孔3固定安装有螺栓2，管箍4外径中心位置焊接安装有固定套筒5，固定套筒5内径套装有安装连杆7，安装连杆7之间使用调整套筒6连接安装，安装连杆7末端中心位置焊接安装有安装套筒8，安装套筒8中心位置定位安装有固定圈9。

所述安装套筒8中心位置设置有安装孔10，固定圈9的开口反向外径位置焊接有转轴11，转轴11与安装孔10配合使用可以实现固定圈9的来回转动。

所述限位块1斜面为防滑凸块12，限位块1垫装在管箍4内径避免管箍4滑动。

所述固定圈9前端开口，固定圈9材质为复合塑料材质，固定圈9设计为卡装处理鸟巢的清理杆。

本实用新型工作原理：一种供电公司用鸟巢辅助清理架，使用管箍和螺栓将本装置固定安装在电线杆上，限位块垫装在管箍内径避免管箍滑动，根据使用环境调整安装连杆长度，固定圈设计为卡装处理鸟巢的清理杆，固定圈可任意转动，操作人员可以来回操作清理杆对鸟巢进行清理，极大得了减缓了工人胳膊的劳动强度，操作简易。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
