技术领域

本实用新型涉及合成装置技术领域，具体为一种动物油脂提取用合成装置。

背景技术

从动物体内取得的油脂，可分为陆生温血动物和禽类的油脂，如牛油、羊油、猪油等，一般是固体的，其主要成分是棕榈酸、硬脂酸的甘油三酸酯；海生哺乳动物和鱼类的油脂，如鲸油、鱼油等，一般是液体的，主要成分除肉豆蔻酸、棕榈酸、硬脂酸、油酸外，还有含22-24个碳和4-6个双键的不饱和酸和含10-14个碳的不饱和酸，目前在食品企业或动物油脂炼制企业，对一般动物油脂肪组织熔炼制取动物油脂通常需要采用提取装置，在油脂提取之后需要用到合成装置，但是现有的合成装置一般其效率不高，不能高效的将提取出的油脂进行混合，给后续的加工工作带来了极大的不便。

实用新型内容

本实用新型的目的在于提供一种动物油脂提取用合成装置，具备效率高的优点，解决了现有的合成装置一般其效率不高，不能高效的将提取出的油脂进行混合，给后续的加工工作带来了极大不便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种动物油脂提取用合成装置，包括底板和搅拌桶，所述底板顶部的前侧和后侧均开设有第一滑槽，所述第一滑槽的内腔滑动连接有第一滑轮，所述第一滑轮的轴心处通过转轴活动连接有第一支撑腿，所述第一支撑腿的顶部与搅拌桶的底部固定连接，所述搅拌桶正面和背面顶部的两侧均固定连接有第二支撑腿，所述第二支撑腿远离搅拌桶的一端通过转轴活动连接有第二滑轮，所述底板顶部两侧的前端和后端均固定连接有连接柱，所述连接柱的顶部固定连接有限位板，两个限位板相对的一侧均开设有第二滑槽，所述第二滑轮远离第二支撑腿的一端延伸至第二滑槽的内腔，所述搅拌桶的顶部设置有第一电机，所述第一电机的两侧均固定连接有连接架，所述连接架远离第一电机的一端与搅拌桶固定连接，所述第一电机输出轴的底部固定连接有搅拌杆，所述搅拌杆的底部延伸至搅拌桶的底部，所述搅拌桶的右侧固定连接有U型架，所述U型架的内腔通过转轴活动连接有连杆，所述连杆远离U型架的一端活动连接有转盘，所述转盘的背面固定连接有第二电机，所述第二电机底部的前端和后端均固定连接有支撑柱，所述支撑柱的底部与底板固定连接。

优选的，所述底板底部的四角均固定连接有万向轮，所述万向轮的一侧固定连接有刹车片。

优选的，所述搅拌桶左侧底部连通有排料管，所述排料管顶部的左侧固定连接有阀门。

优选的，所述搅拌杆为不锈钢材料制成，且搅拌杆表面的四周均固定连接有搅拌叶。

优选的，所述连接柱的数量为四个，且前后两个连接柱之间固定连接有加强杆。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过底板、搅拌桶、第一滑槽、第一滑轮、第一支撑腿、第二支撑腿、第二滑轮、连接柱、限位板、第二滑槽、第一电机、连接架、搅拌杆、U型架、连杆、转盘和第二电机的配合使用，能够使油脂混合的更加均匀，而且相比较传统的合成装置，缩短了合成时间，极大的提高了合成效率，给后续的加工工作带来了极大的便利。

2、本实用新型通过设置万向轮，能够更好的对本装置进行移动，更方便合成工作的进行，通过设置刹车片，能够对万向轮进行锁止，更好的对本装置提供稳定性，通过设置排料管，能够更好的对油脂进行排料工作，更好的保证了合成工作的进行，通过将搅拌杆设置为不锈钢材料，能够减小其受到油脂腐蚀的影响，延长了搅拌杆的使用寿命，通过设置加强杆，能够增加连接柱的稳定性，更好保证了合成工作的进行。

附图说明

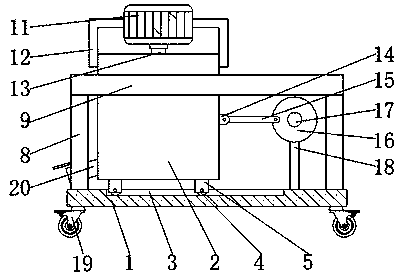

图1为本实用新型结构示意图；

图2为本实用新型结构俯视示意图；

图3为本实用新型电机与支撑柱连接结构右视示意图。

图中：1、底板；2、搅拌桶；3、第一滑槽；4、第一滑轮；5、第一支撑腿；6、第二支撑腿；7、第二滑轮；8、连接柱；9、限位板；10、第二滑槽；11、第一电机；12、连接架；13、搅拌杆；14、U型架；15、连杆；16、转盘；17、第二电机；18、支撑柱；19、万向轮；20、排料管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3，一种动物油脂提取用合成装置，包括底板1和搅拌桶2，底板1底部的四角均固定连接有万向轮19，万向轮19的一侧固定连接有刹车片，通过设置万向轮19，能够更好的对本装置进行移动，更方便合成工作的进行，通过设置刹车片，能够对万向轮19进行锁止，更好的对本装置提供稳定性，搅拌桶2左侧底部连通有排料管20，排料管20顶部的左侧固定连接有阀门，通过设置排料管20，能够更好的对油脂进行排料工作，更好的保证了合成工作的进行，底板1顶部的前侧和后侧均开设有第一滑槽3，第一滑槽3的内腔滑动连接有第一滑轮4，第一滑轮4的轴心处通过转轴活动连接有第一支撑腿5，第一支撑腿5的顶部与搅拌桶2的底部固定连接，搅拌桶2正面和背面顶部的两侧均固定连接有第二支撑腿6，第二支撑腿6远离搅拌桶2的一端通过转轴活动连接有第二滑轮7，底板1顶部两侧的前端和后端均固定连接有连接柱8，连接柱8的数量为四个，且前后两个连接柱8之间固定连接有加强杆，通过设置加强杆，能够增加连接柱8的稳定性，更好保证了合成工作的进行，连接柱8的顶部固定连接有限位板9，两个限位板9相对的一侧均开设有第二滑槽10，第二滑轮7远离第二支撑腿6的一端延伸至第二滑槽10的内腔，搅拌桶2的顶部设置有第一电机11，第一电机11的两侧均固定连接有连接架12，连接架12远离第一电机11的一端与搅拌桶2固定连接，第一电机11输出轴的底部固定连接有搅拌杆13，搅拌杆13为不锈钢材料制成，且搅拌杆13表面的四周均固定连接有搅拌叶，通过将搅拌杆13设置为不锈钢材料，能够减小其受到油脂腐蚀的影响，延长了搅拌杆13的使用寿命，搅拌杆13的底部延伸至搅拌桶2的底部，搅拌桶2的右侧固定连接有U型架14，U型架14的内腔通过转轴活动连接有连杆15，连杆15远离U型架14的一端活动连接有转盘16，转盘16的背面固定连接有第二电机17，第二电机17底部的前端和后端均固定连接有支撑柱18，支撑柱18的底部与底板1固定连接，通过底板1、搅拌桶2、第一滑槽3、第一滑轮4、第一支撑腿5、第二支撑腿6、第二滑轮7、连接柱8、限位板9、第二滑槽10、第一电机11、连接架12、搅拌杆13、U型架14、连杆15、转盘16和第二电机17的配合使用，能够使油脂混合的更加均匀，而且相比较传统的合成装置，缩短了合成时间，极大的提高了合成效率，给后续的加工工作带来了极大的便利。

本实用新型的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。

使用时，通过将提取的动物油脂放入搅拌桶2的内腔，然后通过外设控制器控制第一电机11转动，第一电机11带动搅拌杆13转动对油脂进行搅拌混合，同时通过外设控制器控制第二电机17转动，第二电机17带动转盘16转动，转盘16通过U型架14和连杆15带动搅拌桶2左右移动，搅拌桶2在第一滑槽3、第一滑轮4、第二支撑腿6、第二滑轮7和第二滑槽10的限位下，只能左右移动，更好的保证了合成工作的进行。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
