技术领域

本实用新型涉及纺织机械技术领域，具体为一种便于印染的纺织机械设备。

背景技术

印染机械行业在最近这些年发展最为迅速，随着全球经济一体化进程的加快，我国印染机械工业将面临着国内外两个市场更多的机遇和挑战，纵观国内外印染机械的发展，都是伴随着印染工艺的技术进步而发展的，各种织物的印染加工包括前处理、染色、印花、后整理四大工序，目前这些工艺大都已比较成熟，因而与各种工艺相匹配的印染机械也已步入成熟期，但现有印染装置功能较为单一，印染结束后还需另外使用设备进行烘干工序，较为麻烦。

实用新型内容

本实用新型的目的在于提供一种便于印染的纺织机械设备，具备烘干的优点，解决了现有印染装置功能较为单一，印染结束后还需另外使用设备进行烘干工序，较为麻烦的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于印染的纺织机械设备，包括印染箱，所述印染箱左侧的顶部固定连接有支撑柱，所述支撑柱的左侧通过转轴活动连接有放料辊，所述支撑柱顶部的左侧固定连接有第一支柱，所述第一支柱的顶部通过转轴活动连接有第一圆辊，所述印染箱顶部的右侧固定连接有第二支柱，所述第二支柱的顶部通过转轴活动连接有第二圆辊，所述印染箱的顶部固定连接有电机，所述电机的输出端固定连接有搅拌杆，所述搅拌杆的底部贯穿至印染箱的内腔，所述搅拌杆两侧的底部均固定连接有搅拌叶，所述印染箱的内腔通过转轴活动连接有导向辊，所述印染箱的右侧固定连接有烘干室，所述烘干室内腔的顶部固定连接有电加热器，所述烘干室的内腔活动连接有转筒。

优选的，所述烘干室的右侧固定连接有热风机，所述热风机的左侧连通有排气管，所述排气管的左侧贯穿至烘干室的内腔，所述排气管的顶部连通有喷头。

优选的，所述导向辊的数量为两个，所述导向辊均匀分布在印染箱的内腔。

优选的，所述转筒的数量为三个，所述转筒为三角状分布在电加热器的下方。

优选的，所述烘干室顶部的左侧固定连接有控制器，所述控制器通过导线与电加热器和热风机电性连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过印染箱、支撑柱、放料辊、第一支柱、第一圆辊、第二支柱、第二圆辊、电机、搅拌杆、搅拌叶、导向辊、烘干室、电加热器和转筒的配合使用，能够有效的解决传统印染纺织设备需要另外使用设备才能烘干的问题，该装置集印染和烘干为一体，增加了印染工作的便捷性的同时，降低了传统设备的生产成本。

2、本实用新型通过设置热风机、排气管和喷头，能够便于对印染后的布料进行烘干，提高了烘干的效率，便于工作人员进行后续工序的操作，通过设置导向辊，能够对布料提供支撑作用，通过设置转筒，能够使布料在加热过程中更加的均匀，增加了烘干效率，通过设置控制器，能够对电加热器和热风机进行控制。

附图说明

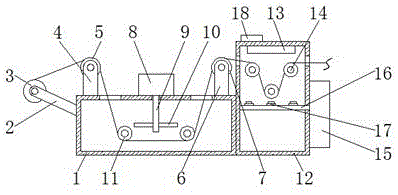

图1为本实用新型结构示意图；

图2为本实用新型印染箱与烘干室连接结构的主视示意图。

图中：1、印染箱；2、支撑柱；3、放料辊；4、第一支柱；5、第一圆辊；6、第二支柱；7、第二圆辊；8、电机；9、搅拌杆；10、搅拌叶；11、导向辊；12、烘干室；13、电加热器；14、转筒；15、热风机；16、排气管；17、喷头；18、控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型所采用的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-2，一种便于印染的纺织机械设备，包括印染箱1，印染箱1左侧的顶部固定连接有支撑柱2，支撑柱2的左侧通过转轴活动连接有放料辊3，支撑柱2顶部的左侧固定连接有第一支柱4，第一支柱4的顶部通过转轴活动连接有第一圆辊5，印染箱1顶部的右侧固定连接有第二支柱6，第二支柱6的顶部通过转轴活动连接有第二圆辊7，印染箱1的顶部固定连接有电机8，电机8的输出端固定连接有搅拌杆9，搅拌杆9的底部贯穿至印染箱1的内腔，搅拌杆9两侧的底部均固定连接有搅拌叶10，印染箱1的内腔通过转轴活动连接有导向辊11，导向辊11的数量为两个，导向辊11均匀分布在印染箱1的内腔，印染箱1的右侧固定连接有烘干室12，烘干室12的右侧固定连接有热风机15，热风机15的左侧连通有排气管16，排气管16的左侧贯穿至烘干室12的内腔，排气管16的顶部连通有喷头17，烘干室12顶部的左侧固定连接有控制器18，控制器18通过导线与电加热器13和热风机15电性连接，烘干室12内腔的顶部固定连接有电加热器13，烘干室12的内腔活动连接有转筒14，转筒14的数量为三个，转筒14为三角状分布在电加热器13的下方，通过设置热风机15、排气管16和喷头17，能够便于对印染后的布料进行烘干，提高了烘干的效率，便于工作人员进行后续工序的操作，通过设置导向辊11，能够对布料提供支撑作用，通过设置转筒14，能够使布料在加热过程中更加的均匀，增加了烘干效率，通过设置控制器18，能够对电加热器13和热风机15进行控制，通过印染箱1、支撑柱2、放料辊3、第一支柱4、第一圆辊5、第二支柱6、第二圆辊7、电机8、搅拌杆9、搅拌叶10、导向辊11、烘干室12、电加热器13和转筒14的配合使用，能够有效的解决传统印染纺织设备需要另外使用设备才能烘干的问题，该装置集印染和烘干为一体，增加了印染工作的便捷性的同时，降低了传统设备的生产成本。

使用时，将布料依次穿过印染箱1和烘干室12，通过设备外部的收卷机构对放料辊3表面的布料进行收卷，布料依次通过第一圆辊5进入印染箱1内部，通过启动电机8，电机8带动搅拌杆9和搅拌叶10转动，对染料进行均匀的混合，避免染料沉淀，布料通过导向辊11和第二圆辊7进入烘干室12内部，通过控制器18启动电加热器13和热风机15，电加热器13对布料进行烘干，在热风机15的配合下加快对布料的烘干工作。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
