技术领域

本实用新型涉及温度控制领域，具体讲涉及电池温度调节系统。

背景技术

随着二十一世纪微电子技术的发展，越来越多的电器向小型化、微型化发展，随之而来的是电池应用的多样化，而且随着全球对于环境的重视，电能越来越受到重视，电池的使用也进入高速发展阶段，电池的容量及充放电速度要求越来越高，而随之而来的电池温度控制势在必行，电池温度即电池在使用时由于内部结构发生化学、电化学变化、电子迁移及物质传输等原因而产生的电池表面发热现象，是一种正常现象，如果这些产生的热量不能完全散失到环境中就会引起电池内部热量的积累，一旦热量的积累造成电池内部的高温点，有可能引发电池的热失控，而且电池的温度对于电池性能也有很大影响，常规的锂电池工作温度：-20℃～60℃，不过一般低于0℃后锂电池性能就会下降，放电能力就会相应降低，所以锂电池性能完全的工作温度，常见是0～到40℃，铅酸电池的工作温度与锂电池基本差别不大，-30℃～60℃，同样低于0℃也会有一定降容，性能完全发挥的工作温度也在0～40℃，而现有技术中，缺乏一种有效控制电池温度的系统，不利于电池的利用，限制了发展，且近年来电池爆炸事故的频繁发生，也给使用人员带来安全隐患。

实用新型内容

本实用新型旨在解决上述问题，通过使用本实用新型一种电池温度调节系统，能够有效的调节电池温度变化，通过对电池物理环境的改变提高了电池的使用寿命及使用效率，并极大的减少了电池爆炸事故发生的可能性，增加了人员的安全性，具有极大的推广价值。

为实现上述目的，本实用新型提供了如下技术方案：

一种电池温度调节系统，包括主体、控制芯片，所述主体内部设置有隔板，所述隔板将主体分隔成若干个小块，所述小块底部中心位置均安装有温度传感器A，所述控制芯片分别连接有水泵、温度控制器、电源接口、温度传感器B，所述主体上方设置有盖板，所述盖板上方设置有管道组，所述管道组包括进水管、出水管，所述进水管均匀分布设置有与小块对应位置及数量的分水管，所述分水管通过管道连接有散热块，所述散热块设置有出水口，所述出水口分别通过管道连接出水管A，所述温度控制器设置有进水口A、出水口A，所述进水口A通过管道连接出水管，所述出水口A通过管道连接水泵，所述水泵通过管道连接进水管，所述出水口A安装有温度传感器B。

作为一种优选的技术方案，所述主体为铜制箱体，所述隔板为铝合金箱体。

作为一种优选的技术方案，所述小块的长、宽、高比电池的长、宽、高均大5mm。

作为一种优选的技术方案，所述温度控制器安装在盖板的上方。

作为一种优选的技术方案，所述进水管、出水管均为空心铜管，且厚度为0.5mm。

作为一种优选的技术方案，所述小块中心位置设置有凹槽，所述温度传感器A安装于凹槽中。

作为一种优选的技术方案，所述温度传感器A的采集处略高于小块底部。

作为一种优选的技术方案，所述散热块为长方体结构，且所述散热块尺寸略小于小块的尺寸。

作为一种优选的技术方案，所述控制芯片通过电线接收温度传感器A、温度传感器B的信号，并控制水泵的开关，控制温度控制器的工作功率。

作为一种优选的技术方案，所述温度调节系统的温度调节介质为水。

本实用新型的有益效果是：通过使用本实用新型一种电池温度调节系统，通过对电池使用温度进行有效调控，提升了电池的使用效率及使用寿命，增加了电池应用于各个领域的可能性，并极大的减少了电池爆炸事故发生的可能性，增加了人员的安全性，具有极大的市场推广价值和应用价值。

附图说明

附图是用来提供对本实用新型的进一步理解，并且构成本说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

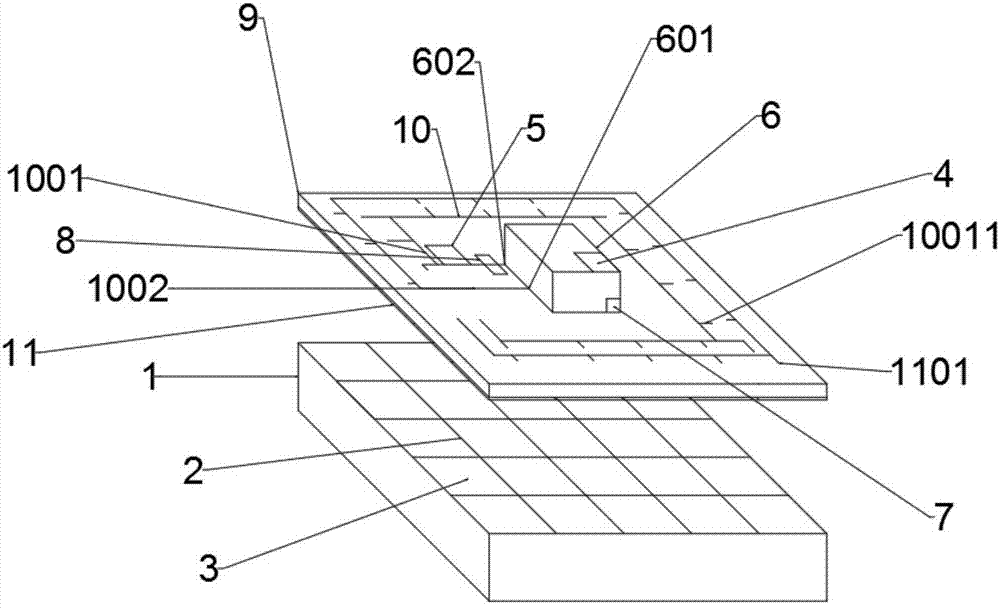

图1是本实用新型的外观结构示意图。

图2是本实用新型的散热块俯视图。

图3是本实用新型的盖板结构俯视图。

图4为本实用新型的小块的剖视图。

图中所示：1、主体；2、隔板；3、小块；301、温度传感器A；4、控制芯片；5、水泵；6、温度控制器；601、进水口A；602、出水口A；7、电源接口；8、温度传感器B；9、盖板；10、管道组；1001、进水管；10011、分水管；1002、出水管；11、散热块；1101、出水口；1102、出水管A。

具体实施方式

为了使本实用新型所解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1到图4所示，一种电池温度调节系统，包括主体1、控制芯片4，所述主体1内部设置有隔板2，所述隔板2将主体1分隔成若干个小块3，所述小块3底部中心位置均安装有温度传感器A301，所述控制芯片4分别连接有水泵5、温度控制器6、电源接口7、温度传感器B8，所述主体1上方设置有盖板9，所述盖板9上方设置有管道组10，所述管道组10包括进水管1001、出水管1002，所述进水管1001均匀分布设置有与小块对应位置及数量的分水管10011，所述分水管10011通过管道连接有散热块11，所述散热块11设置有出水口1101，所述出水口1101分别通过管道连接出水管A1102，所述温度控制器6设置有进水口A601、出水口A602，所述进水口A601通过管道连接出水管1002，所述出水口A602通过管道连接水泵5，所述水泵5通过管道连接进水管1001，所述出水口A602安装有温度传感器B8。

更具体而言，所述主体1为铜制箱体，所述隔板2为铝合金箱体。

更具体而言，所述小块3的长、宽、高比电池的长、宽、高均大5mm，所述温度控制器6安装在盖板9的上方，所述进水管1001、出水管1002均为空心铜管，且厚度为0.5mm，所述小块3中心位置设置有凹槽，所述温度传感器A301安装于凹槽中，所述温度传感器A301的采集处略高于小块3底部，所述散热块11为长方体结构，且所述散热块11尺寸略小于小块3的尺寸。

更具体而言，所述控制芯片4通过电线接收温度传感器A301、温度传感器B8的信号，并控制水泵5的开关，控制温度控制器6的工作功率。

更具体而言，所述温度调节系统的温度调节介质为水。

使用时，控制芯片4接收温度控制器A301的信号，当温度不在预设温度范围时，控制芯片4控制温度控制器6工作，使水泵5工作，控制芯片4接收温度传感器B8的信号，调控温度控制器6的功率，此时，水通过水泵流过进水管1001，到达散热块11，通过接触方式进行热量传递，之后水经由出水口1101进入出水管A1102，进入出水管1002，再进入温度控制器6，进行循环。

本实用新型的有益效果是：通过使用本实用新型一种电池温度调节系统，通过对电池使用温度进行有效调控，提升了电池的使用效率及使用寿命，增加了电池应用于各个领域的可能性，并极大的减少了电池爆炸事故发生的可能性，增加了人员的安全性，具有极大的市场推广价值和应用价值。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示意性实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
