技术领域

本实用新型涉及定位装置技术领域，具体为一种多片光学镜片加工用定位装置。

背景技术

目前，现有的多片光学镜片加工用定位装置还存在着一些不足的地方，例如；现有的多片光学镜片加工用定位装置对镜片固定时的速度比较慢，增加了镜片在定位时的时间，降低了镜片定位装置在使用过程中的便捷性，而且现有的多片光学镜片加工用定位装置上的嵌合柱一般都是直接插入到嵌合槽的内部，嵌合柱安装到嵌合槽内部时容易出现松动的现象，提高了镜片在固定时损坏的机率。为此，需要设计新的技术方案给予解决。

实用新型内容

本实用新型的目的在于提供一种多片光学镜片加工用定位装置，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多片光学镜片加工用定位装置，包括固定架，所述固定架上设置有水槽、支撑柱和推动器，所述水槽固定连接在所述固定架的左下方，所述支撑柱固定连接在所述固定架内表面的左侧，所述推动器固定连接在所述固定架的右端，所述支撑柱上设置有嵌合槽，所述嵌合槽的内部设置有永磁铁和嵌合柱，所述永磁铁固定连接在所述嵌合槽内部的左壁，所述嵌合柱活动连接在所述嵌合槽的内部，所述嵌合柱的右端设置有限位板，所述限位板的右表面设置有吸盘，所述推动器的左端设置有推动杆，所述推动杆的左端设置有连接板，所述连接板的左端设置有固定盘，所述固定盘和吸盘的中间处夹有镜片。

作为本实用新型的一种优选实施方式，所述支撑柱通过焊接与所述固定架相连接，所述推动器通过铆钉与所述固定架相连接。

作为本实用新型的一种优选实施方式，所述永磁铁通过铆钉与所述嵌合槽的内壁相连接，所述嵌合柱采用合金钢的材质制作，并且嵌合在所述嵌合槽的内部。

作为本实用新型的一种优选实施方式，所述限位板通过铆钉与所述嵌合柱相连接，所述吸盘软硅胶的材质制作，并且通过铆钉与所述限位板相连接。

作为本实用新型的一种优选实施方式，所述推动杆的右端嵌合在所述推动器的内部，所述推动杆的左端通过铆钉与所述固定盘相连接，所述固定盘采用橡胶的材质制作。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过嵌合槽、嵌合柱和吸盘的结合，在镜片固定时先将限位板上的吸盘从水槽用水弄湿，然后再将吸盘吸附在镜片适当的位置，接着再将限位板上的嵌合柱插入到嵌合槽的内部，有效的加快了镜片固定时的速度，节省了镜片在定位时的时间，提高了镜片定位装置在使用过程中的便捷性。

2、本实用新型通过永磁铁的增加，在嵌合柱插入到嵌合槽的内部时永磁铁会对嵌合柱产生吸附力，以至于让嵌合柱牢牢的吸附在嵌合槽的内部，有效的增强了嵌合柱在嵌合槽内部时的稳定性，避免了嵌合柱安装到嵌合槽内部时出现松动的现象，降低了镜片在固定时损坏的机率。

3、本实用新型具有结构简单、拆装便捷、制造成本低、稳定性强和定位速度快等优点。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

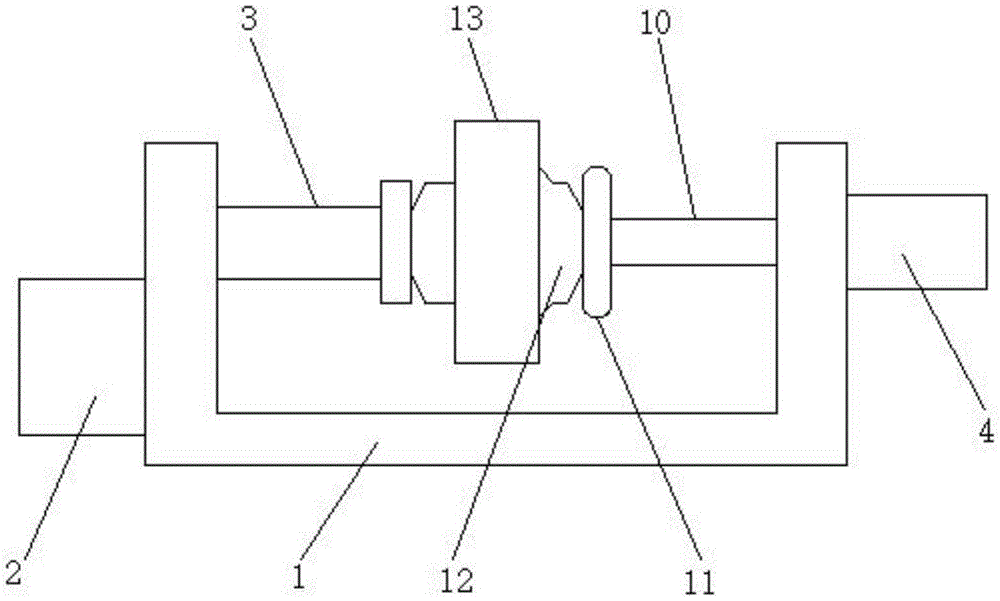

图1为本实用新型一种多片光学镜片加工用定位装置的主视图；

图2为本实用新型一种多片光学镜片加工用定位装置的支撑柱剖视图。

图中：固定架1、水槽2、支撑柱3、推动器4、嵌合槽5、永磁铁6、嵌合柱7、限位板8、吸盘9、推动杆10、连接板11、固定盘12、镜片13。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-2，本实用新型提供一种技术方案：一种多片光学镜片加工用定位装置，包括固定架1，所述固定架1上设置有水槽2、支撑柱3和推动器4，所述水槽2固定连接在所述固定架1的左下方，所述支撑柱3固定连接在所述固定架1内表面的左侧，所述推动器4固定连接在所述固定架1的右端，所述支撑柱3上设置有嵌合槽5，所述嵌合槽5的内部设置有永磁铁6和嵌合柱7，所述永磁铁6固定连接在所述嵌合槽5内部的左壁，所述嵌合柱7活动连接在所述嵌合槽5的内部，所述嵌合柱7的右端设置有限位板8，所述限位板8的右表面设置有吸盘9，所述推动器4的左端设置有推动杆10，所述推动杆10的左端设置有连接板11，所述连接板11的左端设置有固定盘12，所述固定盘12和吸盘9的中间处夹有镜片13，本实施例中(如图1和图2所示)通过嵌合槽5、嵌合柱7和吸盘9的结合，在镜片13固定时先将限位板8上的吸盘9从水槽2用水弄湿，然后再将吸盘9吸附在镜片13适当的位置，接着再将限位板8上的嵌合柱7插入到嵌合槽5的内部，有效的加快了镜片13固定时的速度，节省了镜片13在定位时的时间，提高了镜片13定位装置在使用过程中的便捷性，通过永磁铁6的增加，在嵌合柱7插入到嵌合槽5的内部时永磁铁6会对嵌合柱7产生吸附力，以至于让嵌合柱7牢牢的吸附在嵌合槽5的内部，有效的增强了嵌合柱7在嵌合槽5内部时的稳定性，避免了嵌合柱7安装到嵌合槽5内部时出现松动的现象，降低了镜片13在固定时损坏的机率。

本实施例中(请参阅图1)，所述支撑柱3通过焊接与所述固定架1相连接，所述推动器4通过铆钉与所述固定架1相连接，其作用在于能有效的增强了支撑柱3与固定架1之间的牢固性。

本实施例中(请参阅图2)，所述永磁铁6通过铆钉与所述嵌合槽5的内壁相连接，所述嵌合柱7采用合金钢的材质制作，并且嵌合在所述嵌合槽5的内部，其作用在于能有效的提高了嵌合柱7与永磁铁6中间的吸附效果。

本实施例中(请参阅图1)，所述限位板8通过铆钉与所述嵌合柱7相连接，所述吸盘9软硅胶的材质制作，并且通过铆钉与所述限位板8相连接，其作用在于能有效的增强了吸盘9的吸附能力。

本实施例中(请参阅图1)，所述推动杆10的右端嵌合在所述推动器4的内部，所述推动杆10的左端通过铆钉与所述固定盘12相连接，所述固定盘12采用橡胶的材质制作，其作用在于能有效的提高了固定盘12位置移动时的便捷性。

需说明的是，本实用新型一种多片光学镜片加工用定位装置包括固定架1、水槽2、支撑柱3、推动器4、嵌合槽5、永磁铁6、嵌合柱7、限位板8、吸盘9、推动杆10、连接板11、固定盘12、镜片13等部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，在一种多片光学镜片加工用定位装置使用的时候，首先将限位板8上的吸盘9从水槽2用水弄湿，然后再将吸盘9吸附在镜片13适当的位置，接着再将限位板8上的嵌合柱7插入到嵌合槽5的内部，这时永磁铁6会对嵌合柱7产生吸附力，以至于让嵌合柱7牢牢的吸附在嵌合槽5的内部，接着再由推动器4通过推动杆10将固定盘12向镜片13的方向进行移动，直到固定盘12吸附在镜片13上为止。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
