技术领域

本发明涉及颞颌关节牵开技术领域，具体为一种手持式颞颌关节口用牵开器。

背景技术

颞颌关节炎，是指由于颞颌关节功能紊乱或结构损伤而引起的疼痛、活动障碍等症状的综合征，疼痛部位可在关节区或关节周围，并可伴有轻重不等的压痛，关节酸胀或疼痛尤以咀嚼及张口时明显，弹响在张口活动时出现，响声可发生在下颌运动的不同阶段，可为清脆的单响声或碎裂的连响声，常见的运动阻碍为张口受限，张口时下颌偏斜，下颌左右侧运动受限等。此外，还可伴有颞部疼痛、头晕、耳鸣等症状，上述病症的确诊和治疗通常需要将患者的颞颌关节的上颌和下颌进行有效牵开，才能够实施。

本发明提供了一种手持式颞颌关节口用牵开器，具备高效牵开颞颌关节、有效保护口腔内壁、有效保护嘴唇、有效牵开颞颌关节上下颌与等有效稳固牵开器的技术优点。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种手持式颞颌关节口用牵开器，具备高效牵开颞颌关节、有效保护口腔内壁、有效保护嘴唇、有效牵开颞颌关节上下颌与等有效稳固牵开器优点，解决了颞颌关节的上颌下颌，不能够实现有效牵开的问题。

(二)技术方案

为实现上述高效牵开颞颌关节、有效保护口腔内壁、有效保护嘴唇、有效牵开颞颌关节上下颌与等有效稳固牵开器的目的，本发明提供如下技术方案：

手持式颞颌关节口用牵开器，包括第一牵开机构，所述第一牵开机构由一体成型且依次相互连接的上颌抵片、第一连接片、第一牵开把手组成，顶侧具有弧形平滑凸面、底侧具有弧形平滑凹面、自由端具有弧形平滑凸面的上颌抵片的连接端面中心与其顶侧具有弧形平滑凸面、底侧具有弧形平滑凹面的第一连接片的第一端面固定连接，顶底两侧面上的第二端中心开设有第一开孔且第一连接片左侧面上的第二端开设有和第一开孔相互连通的第二开孔、第一连接片右侧面上的第二端开设有和第一开孔相互连通的第三开孔的第一连接片的第二端面与第一牵开把手的连接端面固定连接，上颌片顶侧弧形平滑凸面中心的切线与第一连接片顶侧弧形平滑凸面中心的切线呈25度夹角设置，第一连接片顶侧弧形平滑凸面中心的切线与第一牵开把手顶侧面所在的水平面呈100度夹角设置；

第一牵开机构的第一开孔内安装有由一体成型且依次相互连接的下颌抵片、第二连接片、第二牵开把手组成的第二牵开机构，底侧具有弧形平滑凸面、顶侧具有弧形平滑凹面、自由端具有弧形平滑凸面的下颌抵片的连接端面中心与其底侧具有弧形平滑凸面、顶侧具有弧形平滑凹面的第二连接片的第二端面固定连接，左右两侧面上的第二端中心开设有第四开孔的第二连接片的第二端面与第二牵开把手的连接端面固定连接，下颌片底侧弧形平滑凸面中心的切线与第二连接片底侧弧形平滑凸面中心的切线呈25度夹角设置，第二连接片底侧弧形平滑凸面中心的切线与第二牵开把手底侧面所在的水平面呈100度夹角设置；

与第一牵开机构呈相互配合设置的第二牵开机构的第四开孔的内侧壁与连接轴轴向中心的外侧壁呈活动套接设置，左端面贯穿第一牵开机构的第二开孔并延伸至第二开孔左侧方且与第一轴座的右端面中心固定连接的连接轴的右端面贯穿第一牵开机构的第三开孔并延伸至第三开孔右侧方且与第二轴座的左端面中心固定连接；

第一牵开机构的第一牵开把手的顶侧面中心与第二牵开机构的第二牵开把手的底侧面中心之间安装有复位弹簧，复位弹簧的底端和顶端分别与第一牵开把手的顶侧面中心和第二牵开把手的底侧面中心固定连接。

优选的，所述第一牵开机构的上颌抵片上安装有呈U型形状设置且顶端外侧具有弧形平滑凸面、底端外侧具有弧形平滑凹面、封闭端外侧具有弧形平滑凸面的第一硅胶套，第一硅胶套顶端内侧的弧形平滑凹面、底端内侧的弧形平滑凸面、封闭端内侧的弧形平滑凹面分别与第一牵开机构的上颌抵片的顶侧中心和自由端之间的弧形平滑凸面、底侧中心和自由端之间的弧形平滑凹面、自由端的弧形平滑凸面固定连接；

第二牵开机构的下颌抵片上安装有呈U型形状设置且底端外侧具有弧形平滑凸面、顶端外侧具有弧形平滑凹面、封闭端外侧具有弧形平滑凸面的第二硅胶套，第二硅胶套底端内侧的弧形平滑凹面、顶端内侧的弧形平滑凸面、封闭端内侧的弧形平滑凹面分别与第二牵开机构的下颌抵片的底侧中心和自由端之间的弧形平滑凸面、顶侧中心和自由端之间的弧形平滑凹面、自由端的弧形平滑凸面固定连接。

优选的，所述第一牵开机构的第一牵开把手的底侧面上均布有由一体成型且依次连续平滑连接的凸部和凹部组成的第一凸凹纹，第一凸凹纹的凹部的剖面呈三角形形状、凸部的剖面呈等腰梯形形状；

第二牵开机构的第二牵开把手的顶侧面上均布有由一体成型且依次连续平滑连接的凸部和凹部组成的第二凸凹纹，第二凸凹纹的凹部的剖面呈三角形形状、凸部的剖面呈等腰梯形形状。

优选的，所述第一牵开机构的第一连接片上安装有剖面由两个圆弧连接组成且底侧具有弧形平滑凹面、顶侧具有弧形平滑凸面的第一硅胶垫，第一硅胶垫底侧的弧形平滑凹面与第一牵开机构的第一连接片顶侧中心的弧形平滑凸面固定连接；

第二牵开机构的第二连接片上安装有剖面由两个圆弧连接组成且顶侧具有弧形平滑凹面、底侧具有弧形平滑凸面的第二硅胶垫，第二硅胶垫顶侧的弧形平滑凹面与第二牵开机构的第二连接片底侧中心的弧形平滑凸面固定连接。

优选的，所述第一牵开机构的第一牵开把手底侧的弧形平滑凹面上安装有顶侧具有弧形平滑凸面、底侧具有弧形平滑凹面的第一防滑层，第一防滑层顶侧的弧形平滑凸面与第一牵开机构的第一牵开把手底侧中心的弧形平滑凹面固定连接；

第二牵开机构的第二牵开把手顶侧的弧形平滑凹面上安装有底侧具有弧形平滑凸面、顶侧具有弧形平滑凹面的第二防滑层，第二防滑层底侧的弧形平滑凸面与第二牵开机构的第二牵开把手顶侧中心的弧形平滑凹面固定连接。

优选的，所述第一牵开机构的第一牵开把手的顶侧面中心的螺纹孔的内螺纹与支撑柱轴向底端的外侧壁上的外螺纹通过螺纹相互连接，支撑柱轴向顶端的外侧壁与第二牵开机构的第二牵开把手的底侧面中心的固定孔的内侧壁摩擦连接。

优选的，所述连接轴轴向中心的外侧壁上均匀开设有径向剖面呈圆环形形状设置的凹环，凹环径向剖面的内外圆直径之差为连接轴径向剖面直径的五分之一。

(三)有益效果

与现有技术相比，本发明提供了一种手持式颞颌关节口用牵开器，具备以下有益效果：

1、该口用牵开器，通过与第一牵开机构呈相互配合设置的第二牵开机构的第四开孔的内侧壁与连接轴轴向中心的外侧壁呈活动套接设置，左端面贯穿第一牵开机构的第二开孔并延伸至第二开孔左侧方且与第一轴座的右端面中心固定连接的连接轴的右端面贯穿第一牵开机构的第三开孔并延伸至第三开孔右侧方且与第二轴座的左端面中心固定连接，第一牵开机构的第一牵开把手的顶侧面中心与第二牵开机构的第二牵开把手的底侧面中心之间安装有复位弹簧，复位弹簧利用自身弹力作用能够使第一牵开把手的顶侧面与第二牵开把手的底侧面进行相背移动，逐渐增大第一牵开把手的顶侧面与第二牵开把手的底侧面之间的距离，根据杠杆原理，第一牵开机构的上颌抵片的底侧面与第二牵开机构的下颌抵片的顶侧面逐渐远离，直至上颌抵片的底侧面与下颌抵片的顶侧面之间的间距达到最大，颞颌关节的上颌被上颌抵片顶侧的弧形平滑凸面向上方抵住、下颌被下颌抵片的弧形平滑凸面向下方抵住，实现高效牵开颞颌关节的技术效果，解决了颞颌关节的上颌下颌，不能够实现有效牵开的技术问题。

2、该口用牵开器，通过在第一牵开机构的上颌抵片上安装有呈U型形状设置且顶端外侧具有弧形平滑凸面、底端外侧具有弧形平滑凹面、封闭端外侧具有弧形平滑凸面的第一硅胶套，第二牵开机构的下颌抵片上安装有呈U型形状设置且底端外侧具有弧形平滑凸面、顶端外侧具有弧形平滑凹面、封闭端外侧具有弧形平滑凸面的第二硅胶套，具有缓冲作用的第一硅胶套、第二硅胶套能够有效保护口腔内的上颌粘膜和下颌粘膜，减少上颌抵片、下颌抵片刮伤空腔内的上颌粘膜、下颌粘膜，实现了有效保护口腔内壁的技术效果。

3、该口用牵开器，通过在第一牵开机构的第一连接片上安装有剖面由两个圆弧连接组成且底侧具有弧形平滑凹面、顶侧具有弧形平滑凸面的第一硅胶垫，第二牵开机构的第二连接片上安装有剖面由两个圆弧连接组成且顶侧具有弧形平滑凹面、底侧具有弧形平滑凸面的第二硅胶垫，具有缓冲作用的第一硅胶垫、第二硅胶垫能够有效保护上嘴唇和下嘴唇，减少第一连接片、第二连接片刮伤上嘴唇和下嘴唇，实现了有效保护嘴唇的技术效果。

4、该口用牵开器，通过第一牵开机构的第一牵开把手的顶侧面中心的螺纹孔的内螺纹与支撑柱轴向底端的外侧壁上的外螺纹通过螺纹相互连接，支撑柱轴向顶端的外侧壁与第二牵开机构的第二牵开把手的底侧面中心的固定孔的内侧壁摩擦连接，支撑柱的底端与第一牵开把手通过螺纹实现固定、顶端套置在第二牵开把手的固定孔内，支撑柱能够有效地使第一牵开把手的顶侧面与第二牵开把手的底侧面进行分离，从而使第一牵开机构的上颌抵片的底侧面与第二牵开机构的下颌抵片的顶侧面进行远离，实现了有效牵开颞颌关节上下颌的技术效果。

5、该口用牵开器，通过在连接轴轴向中心的外侧壁上均匀开设有径向剖面呈圆环形形状设置的凹环，凹环径向剖面的内外圆直径之差为连接轴径向剖面直径的五分之一，凹环增加了连接轴外侧壁上的粗造程度，提高了第二牵开机构的第二连接片的第四开孔的内侧壁与连接轴轴向中心之间的摩擦系数，减小了第二牵开机构的第四开孔在连接轴上的转动速率，实现了有效稳固牵开器的技术效果。

附图说明

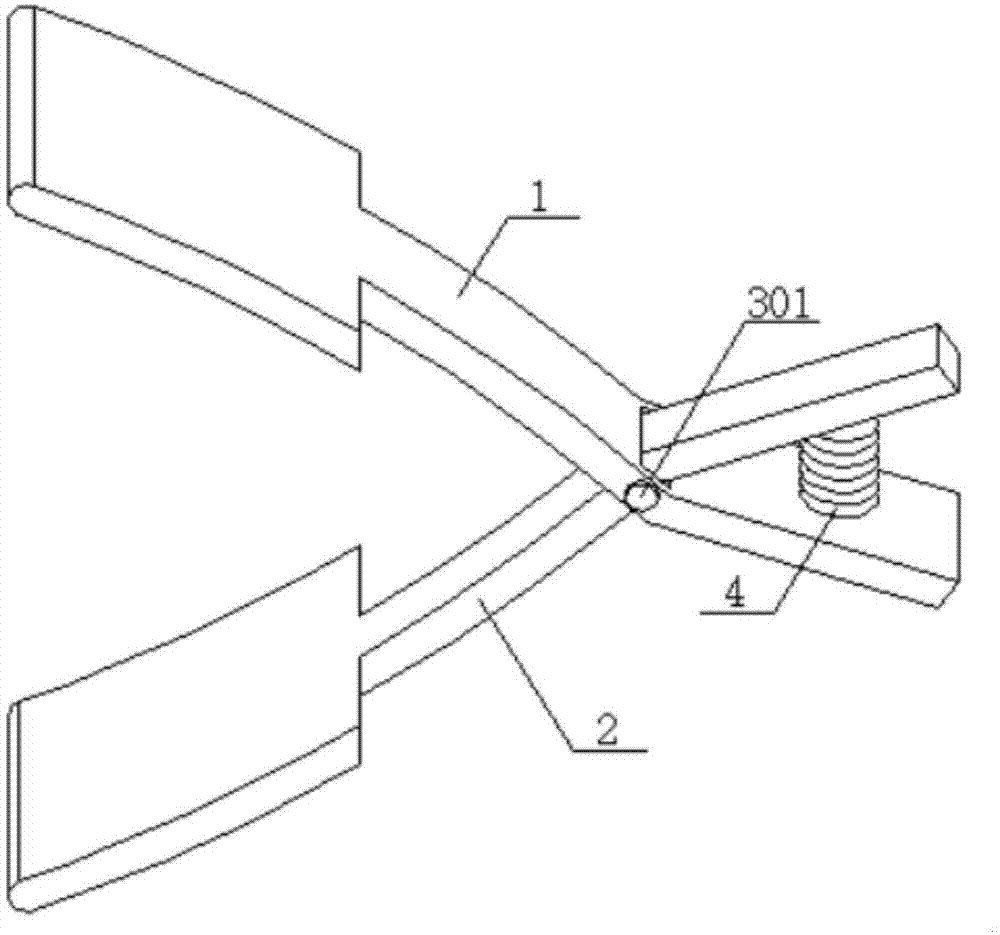

图1为本发明手持式颞颌关节口用牵开器的结构示意图；

图2为本发明的第一牵开机构的结构示意图；

图3为本发明的第二牵开机构的结构示意图；

图4为本发明的连接轴的第一种实施方式的结构示意图；

图5为本发明手持式颞颌关节口用牵开器的第二种实施方式的左视图；

图6为本发明手持式颞颌关节口用牵开器的第三种实施方式的左视图；

图7为本发明的第一牵开机构、第二牵开机构与支撑柱的结构示意图；

图8为本发明的连接轴的第二种实施方式的结构示意图。

图中标示：1-第一牵开机构，101-第一开孔，102-第二开孔，103-第三开孔，104-第一硅胶套，105-第一凸凹纹，106-第一硅胶垫，107-第一防滑层，108-螺纹孔；

2-第二牵开机构，201-第四开孔，202-第二硅胶套，203-第二凸凹纹，204-第二硅胶垫，205-第二防滑层，206-固定孔；

3-连接轴，301-第一轴座，302-第二轴座，303-凹环；

4-复位弹簧，5-支撑柱。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

手持式颞颌关节口用牵开器，参见图1，包括第一牵开机构1，所述第一牵开机构1由一体成型且依次相互连接的上颌抵片、第一连接片、第一牵开把手组成，顶侧具有弧形平滑凸面、底侧具有弧形平滑凹面、自由端具有弧形平滑凸面的上颌抵片的连接端面中心与其顶侧具有弧形平滑凸面、底侧具有弧形平滑凹面的第一连接片的第一端面固定连接，如图2所示，顶底两侧面上的第二端中心开设有第一开孔101且第一连接片左侧面上的第二端开设有和第一开孔101相互连通的第二开孔102、第一连接片右侧面上的第二端开设有和第一开孔101相互连通的第三开孔103的第一连接片的第二端面与第一牵开把手的连接端面固定连接，上颌片顶侧弧形平滑凸面中心的切线与第一连接片顶侧弧形平滑凸面中心的切线呈25度夹角设置，第一连接片顶侧弧形平滑凸面中心的切线与第一牵开把手顶侧面所在的水平面呈100度夹角设置；

第一牵开机构1的第一开孔101内安装有由一体成型且依次相互连接的下颌抵片、第二连接片、第二牵开把手组成的第二牵开机构2，底侧具有弧形平滑凸面、顶侧具有弧形平滑凹面、自由端具有弧形平滑凸面的下颌抵片的连接端面中心与其底侧具有弧形平滑凸面、顶侧具有弧形平滑凹面的第二连接片的第二端面固定连接，如图3所示，左右两侧面上的第二端中心开设有第四开孔201的第二连接片的第二端面与第二牵开把手的连接端面固定连接，下颌片底侧弧形平滑凸面中心的切线与第二连接片底侧弧形平滑凸面中心的切线呈25度夹角设置，第二连接片底侧弧形平滑凸面中心的切线与第二牵开把手底侧面所在的水平面呈100度夹角设置；

与第一牵开机构1呈相互配合设置的第二牵开机构2的第四开孔201的内侧壁与连接轴3轴向中心的外侧壁呈活动套接设置，如图4所示，左端面贯穿第一牵开机构1的第二开孔102并延伸至第二开孔102左侧方且与第一轴座301的右端面中心固定连接的连接轴3的右端面贯穿第一牵开机构1的第三开孔103并延伸至第三开孔103右侧方且与第二轴座302的左端面中心固定连接；

第一牵开机构1的第一牵开把手的顶侧面中心与第二牵开机构2的第二牵开把手的底侧面中心之间安装有复位弹簧4，复位弹簧4的底端和顶端分别与第一牵开把手的顶侧面中心和第二牵开把手的底侧面中心固定连接。

优选的，如图5所示，所述第一牵开机构1的上颌抵片上安装有呈U型形状设置且顶端外侧具有弧形平滑凸面、底端外侧具有弧形平滑凹面、封闭端外侧具有弧形平滑凸面的第一硅胶套104，第一硅胶套104顶端内侧的弧形平滑凹面、底端内侧的弧形平滑凸面、封闭端内侧的弧形平滑凹面分别与第一牵开机构1的上颌抵片的顶侧中心和自由端之间的弧形平滑凸面、底侧中心和自由端之间的弧形平滑凹面、自由端的弧形平滑凸面固定连接；

第二牵开机构2的下颌抵片上安装有呈U型形状设置且底端外侧具有弧形平滑凸面、顶端外侧具有弧形平滑凹面、封闭端外侧具有弧形平滑凸面的第二硅胶套202，第二硅胶套202底端内侧的弧形平滑凹面、顶端内侧的弧形平滑凸面、封闭端内侧的弧形平滑凹面分别与第二牵开机构2的下颌抵片的底侧中心和自由端之间的弧形平滑凸面、顶侧中心和自由端之间的弧形平滑凹面、自由端的弧形平滑凸面固定连接。

优选的，所述第一牵开机构1的第一牵开把手的底侧面上均布有由一体成型且依次连续平滑连接的凸部和凹部组成的第一凸凹纹105，第一凸凹纹105的凹部的剖面呈三角形形状、凸部的剖面呈等腰梯形形状；

第二牵开机构2的第二牵开把手的顶侧面上均布有由一体成型且依次连续平滑连接的凸部和凹部组成的第二凸凹纹203，第二凸凹纹203的凹部的剖面呈三角形形状、凸部的剖面呈等腰梯形形状。

优选的，如图6所示，所述第一牵开机构1的第一连接片上安装有剖面由两个圆弧连接组成且底侧具有弧形平滑凹面、顶侧具有弧形平滑凸面的第一硅胶垫106，第一硅胶垫106底侧的弧形平滑凹面与第一牵开机构1的第一连接片顶侧中心的弧形平滑凸面固定连接；

第二牵开机构2的第二连接片上安装有剖面由两个圆弧连接组成且顶侧具有弧形平滑凹面、底侧具有弧形平滑凸面的第二硅胶垫204，第二硅胶垫204顶侧的弧形平滑凹面与第二牵开机构2的第二连接片底侧中心的弧形平滑凸面固定连接。

优选的，所述第一牵开机构1的第一牵开把手底侧的弧形平滑凹面上安装有顶侧具有弧形平滑凸面、底侧具有弧形平滑凹面的第一防滑层107，第一防滑层107顶侧的弧形平滑凸面与第一牵开机构1的第一牵开把手底侧中心的弧形平滑凹面固定连接；

第二牵开机构2的第二牵开把手顶侧的弧形平滑凹面上安装有底侧具有弧形平滑凸面、顶侧具有弧形平滑凹面的第二防滑层205，第二防滑层205底侧的弧形平滑凸面与第二牵开机构2的第二牵开把手顶侧中心的弧形平滑凹面固定连接。

优选的，如图7所示，所述第一牵开机构1的第一牵开把手的顶侧面中心的螺纹孔108的内螺纹与支撑柱5轴向底端的外侧壁上的外螺纹通过螺纹相互连接，支撑柱5轴向顶端的外侧壁与第二牵开机构2的第二牵开把手的底侧面中心的固定孔206的内侧壁摩擦连接。

优选的，如图8所示，所述连接轴3轴向中心的外侧壁上均匀开设有径向剖面呈圆环形形状设置的凹环303，凹环303径向剖面的内外圆直径之差为连接轴3径向剖面直径的五分之一。

工作时，单手握住第一牵开机构1的第一牵开把手的底侧面与第二牵开机构2的第二牵开把手的顶侧面，使第一牵开机构1的第一牵开把手的顶侧面与第二牵开机构2的第二牵开把手的底侧面进行相向移动，逐渐缩小第一牵开把手的顶侧面与第二牵开把手的底侧面之间的距离，根据杠杆原理，第一牵开机构1的上颌抵片的底侧面与第二牵开机构2的下颌抵片的顶侧面逐渐靠近，当上颌抵片的底侧面与下颌抵片的顶侧面之间的间距达到最小时，将第一牵开机构1的上颌抵片和第二牵开机构2的下颌抵片插入人体口腔内，使上颌抵片顶侧的弧形平滑凸面抵住口腔内的上颌、下颌抵片底侧的弧形平滑凸面抵住口腔内的下颌，此时缓慢释放施加在第一牵开把手底侧面和第二牵开把手顶侧面上的压力，在复位弹簧4的弹力作用下，第一牵开把手的顶侧面与第二牵开把手的底侧面进行相背移动，逐渐增大第一牵开把手的顶侧面与第二牵开把手的底侧面之间的距离，根据杠杆原理，第一牵开机构1的上颌抵片的底侧面与第二牵开机构2的下颌抵片的顶侧面逐渐远离，直至上颌抵片的底侧面与下颌抵片的顶侧面之间的间距达到最大，颞颌关节的上颌被上颌抵片顶侧的弧形平滑凸面向上方抵住、下颌被下颌抵片的弧形平滑凸面向下方抵住，完成牵开颞颌关节的工作。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
