技术领域

本发明涉及一种自动加热的医疗输液椅。

背景技术

输液椅是用于患者输液时的座椅，输液椅也叫点滴椅，主要用于医疗单位给患者输液。

来输液的患者通常身体比较虚弱，与人体温差较大的药液滴入人体后，患者一般会感觉寒冷，尤其天冷的时候，会加重患者的痛苦感。

目前有带加热装置的输液椅，其加热装置设置在扶手上，来解决患者输液时感觉寒冷这一问题。在输液完毕之后，往往会忘记关掉加热装置，这是由于一方面患者身体虚弱，人昏昏沉沉，容易遗忘加热装置还开着这一情况，另一方面输液完之后，通常需要另一只手按压扎过输液针的手，来减少血液流出，并无空手来关闭加热装置，而且，很多患者也并不知道输液完之后还需要手动来关闭加热装置。

患者离开输液椅之后，加热装置一直开着持续加热不仅浪费严重，缩短装置使用寿命，而且具有一定的安全隐患。

发明内容

本发明针对现有技术中的不足，提供了一种自动加热的医疗输液椅，其通过两步必要的操作自动打开加热垫，即患者坐下和在输液杆上挂上输液袋这两步，并在输液完毕之后自动关闭加热垫，从而避免加热垫一直开着持续加热忘记关的问题，解决了该问题所带来的各项后果。

为解决上述技术问题，本发明通过下述技术方案得以解决：一种自动加热的医疗输液椅，包括椅座、椅背、扶手、椅脚和输液杆，所述扶手上设置有加热垫，所述椅座内设置有气囊，所述气囊上连接有出气管，所述出气管穿过所述椅座的侧壁并延伸至所述椅座外，所述出气管内滑动连接有与其内壁相匹配的滑块，所述滑块上侧面设置有一号顶杆，所述椅背侧面滑动连接有一号支撑杆，所述一号支撑杆位于所述一号顶杆的正上方，所述一号支撑杆上开设有凹槽，所述凹槽内设置有控制加热垫的加热开关，所述椅背的后侧面上设置有支撑块，所述输液杆滑动连接在所述支撑块上，所述输液杆上设置有连接块，所述连接块与所述支撑块之间设置有弹簧，所述输液杆位于所述加热开关的正上方，所述输液杆上设置有二号支撑杆，所述二号支撑杆两端端部均设置有弧形挡块，所述输液杆侧边还设置有报警装置，所述报警装置包括三号支撑杆以及设置在所述三号支撑杆上的报警灯、报警开关和电源开关，所述弧形挡块顶靠所述报警开关，所述扶手外端端部固定设置有挡片以及转动连接有挡板，所述一号支撑杆上侧面设置有与所述挡板配合的二号顶杆，当所述一号支撑杆往上滑移时，所述二号顶杆顶起所述挡板使得所述挡板往上翻转至其与所述挡片相靠。

使用时，患者坐到椅座上之后，将椅座内的气囊往下压，气囊内的气体从出气管处排出，推动连接管内的滑块往上滑移，带动一号顶杆往上移动，一号顶杆将一号支撑杆往上推，由于气囊与滑块组成密闭空间，因此，在患者起身之前，一号支撑杆始终保持在被一号顶杆顶上去之后的位置上，当输液袋挂到输液杆上之后，输液杆整体重量变大，输液杆沿着支撑块往下滑移，其下端端部进入到凹槽内并顶靠加热开关，将加热开关打开，加热垫开始加热；当输液袋内的液体输送完之后，输液杆随着弹簧的作用往上滑移，输液杆离开加热开关，加热开关关闭，加热垫不再加热，而一号支撑杆随着患者的起身，而自动落下，并且只有在患者坐下将一号支撑杆往上顶起后，输液杆才能够接触到加热开关将其打开，患者坐下和输液杆上悬挂输液袋是加热垫开始加热的两个必要步骤。

上述技术方案中，优选的，所述扶手上设置有若干圆形凸起。通过设置圆形凸起，患者手部由圆形凸起支撑，使得患者手部与扶手之间留出部分空隙，避免患者手部长时间与加热后的扶手直接接触，而打点滴的手又不能够乱动，造成不适。

本发明的有益效果是：本发明在患者挂点滴必要的两个步骤都达到的情况下，自动打开加热垫，并在点滴挂完之后自动关闭加热垫，一方面避免忘记关闭加热垫造成能源的浪费，以及延长加热垫使用寿命，提高安全性，另一方面还达到了仅给需要者提供加热服务的效果，能源利用率达到最大化。

附图说明

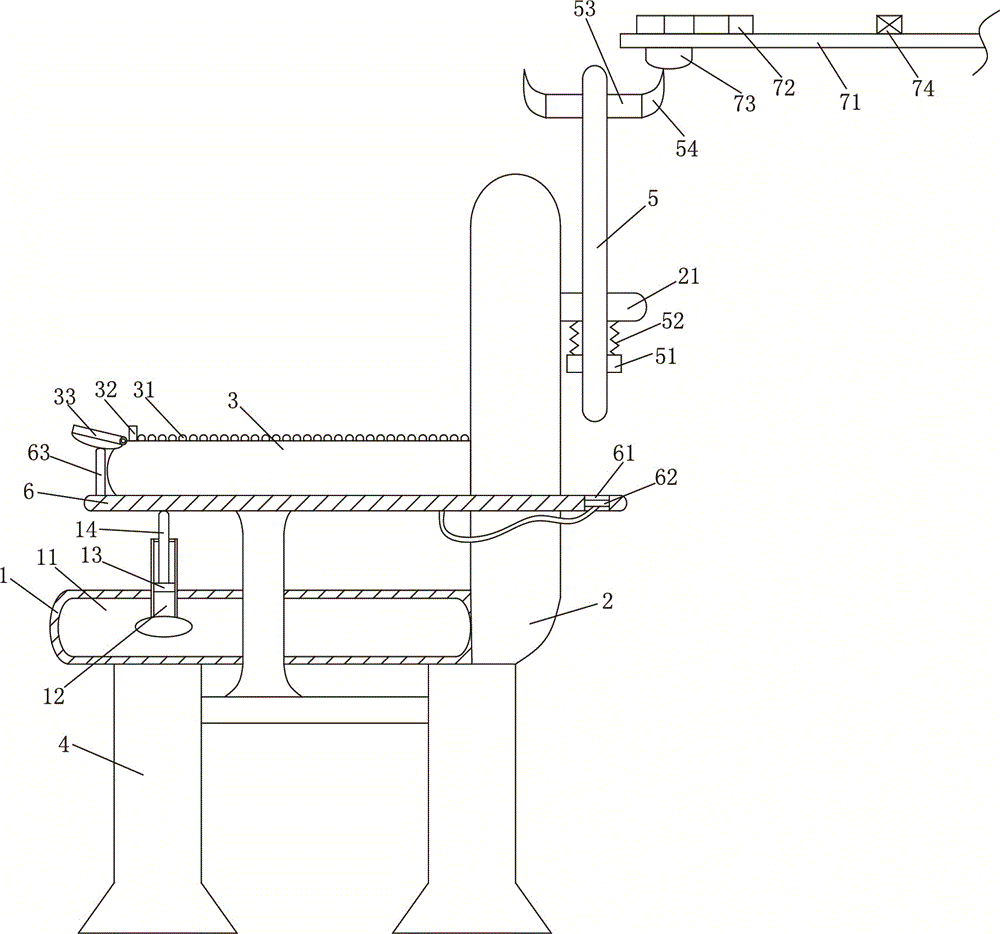

图1为本发明示意图。

图2为本发明加热垫加热时的示意图。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细描述：参见图1和图2，一种自动加热的医疗输液椅，包括椅座1、椅背2、扶手3、椅脚4和输液杆5，所述扶手3上设置有加热垫，所述椅座1内设置有气囊11，所述气囊11上连接有出气管12，所述出气管12穿过所述椅座1的侧壁并延伸至所述椅座1外，所述出气管12内滑动连接有与其内壁相匹配的滑块13，所述滑块13上侧面设置有一号顶杆14，所述椅背2侧面滑动连接有一号支撑杆6，所述一号支撑杆6位于所述一号顶杆14的正上方，所述一号支撑杆6上开设有凹槽61，所述凹槽61内设置有控制加热垫的加热开关62，所述椅背2的后侧面上设置有支撑块21，所述输液杆5滑动连接在所述支撑块21上，所述输液杆5上设置有连接块51，所述连接块51与所述支撑块21之间设置有弹簧52，所述输液杆5位于所述加热开关62的正上方。

所述输液杆5上设置有二号支撑杆53，所述二号支撑杆53两端端部均设置有弧形挡块54。通过设置弧形挡块来防止输液袋从二号支撑杆上滑落。

所述输液杆5侧边还设置有报警装置，所述报警装置包括一号支撑杆71以及设置在所述一号支撑杆71上的报警灯72、报警开关73和电源开关74，报警开关73控制报警灯72打开或关闭，报警灯72不仅会灯光闪烁，而且还会发出警报声，警报声的大小可调，电源开关74控制整个报警装置的电源打开或关闭，弧形挡块54顶靠报警开关73。在不使用时，弧形挡块始终顶靠在报警开关上，报警开关始终处于打开状态，而电源开关是关闭的，因此报警灯不工作，当输液杆上挂上点滴袋之后，输液杆往下滑移，弧形挡块离开报警开关，再打开电源开关，使报警灯通电，当点滴袋内的液体输送完之后，其回复到原位，弧形挡块接触报警开关后将其打开，报警灯工作，呼叫护士，避免因护士不知道液体已输送完导致拔针过慢，血液往输液管内回流。

所述扶手3外端端部固定设置有挡片32以及转动连接有挡板33，所述一号支撑杆6上侧面设置有与所述挡板33配合的二号顶杆63，当所述一号支撑杆6往上滑移时，所述二号顶杆63顶起所述挡板33使得所述挡板33往上翻转至其与所述挡片32相靠。通过设置自动翻转的挡板，使得在患者挂点滴时，挡板能够起到保护挂点滴的手的作用，而在不使用时，挡板能够自动翻下，不影响患者在坐下时，手在水平方向上移动，避免患者在坐下时，手不小心敲到挡板上对手造成伤害。

所述扶手3上设置有若干圆形凸起31。通过设置圆形凸起，患者手部由圆形凸起支撑，使得患者手部与扶手之间留出部分空隙，避免患者手部长时间与加热后的扶手直接接触，而打点滴的手又不能够乱动，造成不适。

使用时，患者坐到椅座上之后，将椅座内的气囊往下压，气囊内的气体从出气管处排出，推动连接管内的滑块往上滑移，带动一号顶杆往上移动，一号顶杆将一号支撑杆往上推，由于气囊与滑块组成密闭空间，因此，在患者起身之前，一号支撑杆始终保持在被一号顶杆顶上去之后的位置上，当输液袋挂到输液杆上之后，输液杆整体重量变大，输液杆沿着支撑块往下滑移，其下端端部进入到凹槽内并顶靠加热开关，将加热开关打开，加热垫开始加热；当输液袋内的液体输送完之后，输液杆随着弹簧的作用往上滑移，输液杆离开加热开关，加热开关关闭，加热垫不再加热，而一号支撑杆随着患者的起身，而自动落下，并且只有在患者坐下将一号支撑杆往上顶起后，输液杆才能够接触到加热开关将其打开，患者坐下和输液杆上悬挂输液袋是加热垫开始加热的两个必要步骤。
