技术领域

本发明涉及一种滴眼设备，尤其涉及一种眼科辅助滴眼设备。

背景技术

眼科患者在进行检查时，使用眼药水能够方便医生清楚地看到眼底，术前也需滴眼预防感染。平时出现眼睛干涩、易疲劳等症状时，不少人也会自备眼药水来缓解不适。正确的眼药水使用方法治疗效果优于全身用药，患者拿着眼药瓶对准下眼睑，将药水挤出进行滴眼，为避免眼药瓶抖动，常使得眼药瓶口与眼部或眼睫毛接触，导致药水被污染；眼药瓶抖动致使药水不能准确地滴入眼睛里，容易滴到眼皮或黑眼球上，引起反应性闭眼和眨眼，使药液外流而降低疗效，造成眼药水的浪费；由于眼部受伤，患者不能自行张开眼睛时，需要借助外力将眼皮撑开。

发明内容

为了克服滴眼药水时眼药瓶与眼部接触造成污染、难以将药水准确地滴入眼睛里、不能自行张开眼睛的缺点，要解决的技术问题：提供一种能够防止眼药瓶与眼部接触、能够让药水准确地滴入眼睛里、能够辅助撑开眼皮的眼科辅助滴眼设备。

本发明的技术方案是：一种眼科辅助滴眼设备，包括有透明眼罩、透光盖板、环形框、压动机构、滴液管、环形套、皮套和橡皮筋，透明眼罩顶部通过螺纹连接有透光盖板，透光盖板顶部连接有环形框，环形框内壁开有多个滑槽，环形框内设有压动机构，环形框内侧连接有滴液管，滴液管顶部通过螺纹连接有环形套，环形套顶部连接有皮套，皮套顶部连接有橡皮筋，橡皮筋内侧放置有眼药瓶，压动机构包括有滑块、环形板、环形弹性伸缩套和进气管，滑槽内滑动式设有滑块，环形框内设有环形板，环形板与滑块连接，环形板底部连接有环形弹性伸缩套，环形弹性伸缩套底部与环形框内底部连接，环形弹性伸缩套底部左右两侧均连接有进气管，进气管穿过环形框并与滴液管相通。

作为优选，还包括有连接杆和辅助块，环形框外右侧上部转动式连接有连接杆，连接杆左端连接有辅助块，辅助块中部开有通孔，眼药瓶位于通孔内。

作为优选，还包括有放置框、橡胶球、拉绳、弧形托杆、弹片和支撑块，环形框底部右侧连接有放置框，放置框内放置有橡胶球，橡胶球底部连接有拉绳，弧形托杆和支撑块之间的左右两侧均连接有弹片，右方的弹片与拉绳连接。

作为优选，还包括有环形插块和棉带，透明眼罩内侧下部开有环形放置槽，环形放置槽内插有环形插块，环形插块内侧连接有棉带。

患者将眼药瓶卡入橡皮筋内，将透明眼罩盖到眼睛上并使得滴液管对准下眼睑，如此能够防止眼药瓶直接与眼部接触，能够防止污染。患者张开眼睛，捏动眼药瓶滴下眼药水，眼药水通过皮套和环形套掉入滴液管内底部，患者再向下按压环形板，环形板通过环形弹性伸缩套使得空气通过进气管进入滴液管内。患者反复按压环形板直至滴液管内吸入足量空气，空气挤压眼药水，眼药水冲出滴液管并滴入患者眼睛里，如此能够准确地滴入眼药水，防止药水滴到眼皮或黑眼球上，能够充分利用滴下来的眼药水，防止浪费。药水滴完后，患者松开环形板，在环形弹性伸缩套作用下，环形板向上移动复位，患者依次将透明眼罩和眼药瓶取下即可。

患者将眼药瓶通过通孔卡入橡皮筋内，如此能够稳住眼药瓶，使眼药瓶保持垂直状态，防止眼药瓶发生晃动而影响滴液。无需滴眼时，患者将连接杆转下，能够方便本发明的放置。

由于眼部受伤或其他意外原因而不能自行张开眼睛时，患者将橡胶球卡入放置框内，通过弧形托杆和支撑块撑开上下眼皮，弹片与眼部皮肤接触能够增大摩擦，从而固定住弧形托杆和支撑块，如此能够辅助患者撑开眼皮。药水滴完后，患者将取下弧形托杆和支撑块，将橡胶球取出，以便下一位患者根据自身情况选择使用。

滴液时，患者将棉带贴在眼部。滴液完后，患者将环形插块从环形放置槽内拔出，对棉带进行更换，如此能够保证卫生，防止不同患者之间发生感染。

本发明具有如下优点：本发明通过患者将透明眼罩盖到眼睛上并使得滴液管对准下眼睑，能够防止眼药瓶直接与眼部接触，能够防止污染；通过反复按压环形板能够准确地滴入眼药水，防止药水滴到眼皮或黑眼球上，能够充分利用滴下来的眼药水，防止浪费；通过将眼药瓶卡入通孔内，能够稳住眼药瓶，使眼药瓶保持垂直状态，防止眼药瓶发生晃动而影响滴液；通过弧形托杆和支撑块能够辅助患者撑开眼皮；通过对棉带进行更换能够保证卫生，防止不同患者之间发生感染。

附图说明

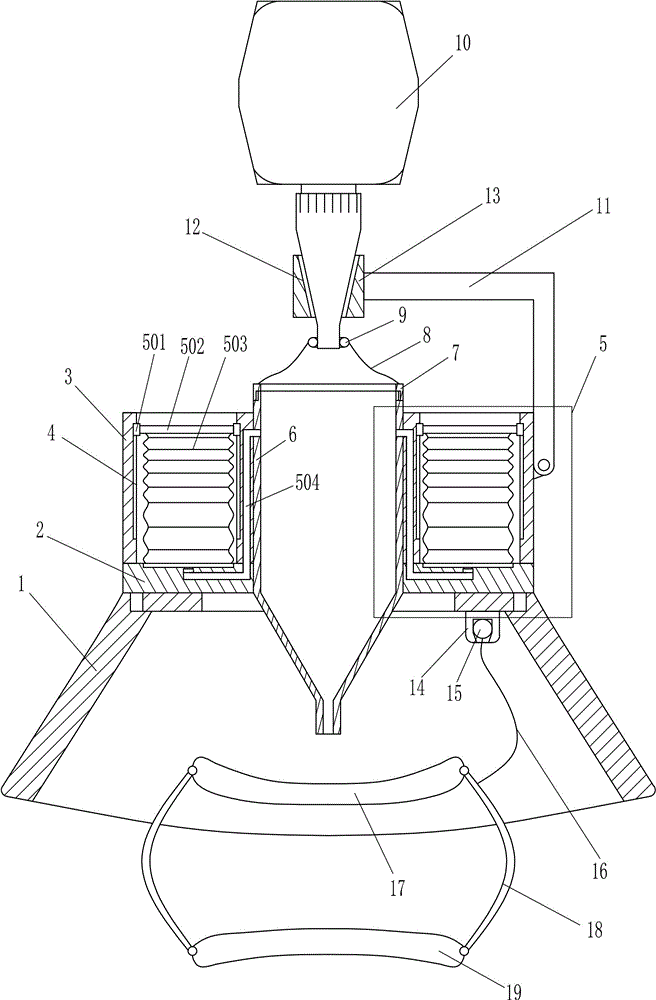

图1为本发明的主视结构示意图。

图2为本发明压动机构的主视结构示意图。

图3为本发明的部分主视结构示意图。

附图标记说明：1透明眼罩，2透光盖板，3环形框，4滑槽，5压动机构，501滑块，502环形板，503环形弹性伸缩套，504进气管，6滴液管，7环形套，8皮套，9橡皮筋，10眼药瓶，11连接杆，12通孔，13辅助块，14放置框，15橡胶球，16拉绳，17弧形托杆，18弹片，19支撑块，20环形放置槽，21环形插块，22棉带。

具体实施方式

下面结合附图和具体实施方式对本发明进一步说明。

实施例1

一种眼科辅助滴眼设备，如图1-3所示，包括有透明眼罩1、透光盖板2、环形框3、压动机构5、滴液管6、环形套7、皮套8和橡皮筋9，透明眼罩1顶部通过螺纹连接有透光盖板2，透光盖板2顶部连接有环形框3，环形框3内壁开有多个滑槽4，环形框3内设有压动机构5，环形框3内侧连接有滴液管6，滴液管6顶部通过螺纹连接有环形套7，环形套7顶部连接有皮套8，皮套8顶部连接有橡皮筋9，橡皮筋9内侧放置有眼药瓶10，压动机构5包括有滑块501、环形板502、环形弹性伸缩套503和进气管504，滑槽4内滑动式设有滑块501，环形框3内设有环形板502，环形板502与滑块501连接，环形板502底部连接有环形弹性伸缩套503，环形弹性伸缩套503底部与环形框3内底部连接，环形弹性伸缩套503底部左右两侧均连接有进气管504，进气管504穿过环形框3并与滴液管6相通。

实施例2

一种眼科辅助滴眼设备，如图1-3所示，包括有透明眼罩1、透光盖板2、环形框3、压动机构5、滴液管6、环形套7、皮套8和橡皮筋9，透明眼罩1顶部通过螺纹连接有透光盖板2，透光盖板2顶部连接有环形框3，环形框3内壁开有多个滑槽4，环形框3内设有压动机构5，环形框3内侧连接有滴液管6，滴液管6顶部通过螺纹连接有环形套7，环形套7顶部连接有皮套8，皮套8顶部连接有橡皮筋9，橡皮筋9内侧放置有眼药瓶10，压动机构5包括有滑块501、环形板502、环形弹性伸缩套503和进气管504，滑槽4内滑动式设有滑块501，环形框3内设有环形板502，环形板502与滑块501连接，环形板502底部连接有环形弹性伸缩套503，环形弹性伸缩套503底部与环形框3内底部连接，环形弹性伸缩套503底部左右两侧均连接有进气管504，进气管504穿过环形框3并与滴液管6相通。

还包括有连接杆11和辅助块13，环形框3外右侧上部转动式连接有连接杆11，连接杆11左端连接有辅助块13，辅助块13中部开有通孔12，眼药瓶10位于通孔12内。

实施例3

一种眼科辅助滴眼设备，如图1-3所示，包括有透明眼罩1、透光盖板2、环形框3、压动机构5、滴液管6、环形套7、皮套8和橡皮筋9，透明眼罩1顶部通过螺纹连接有透光盖板2，透光盖板2顶部连接有环形框3，环形框3内壁开有多个滑槽4，环形框3内设有压动机构5，环形框3内侧连接有滴液管6，滴液管6顶部通过螺纹连接有环形套7，环形套7顶部连接有皮套8，皮套8顶部连接有橡皮筋9，橡皮筋9内侧放置有眼药瓶10，压动机构5包括有滑块501、环形板502、环形弹性伸缩套503和进气管504，滑槽4内滑动式设有滑块501，环形框3内设有环形板502，环形板502与滑块501连接，环形板502底部连接有环形弹性伸缩套503，环形弹性伸缩套503底部与环形框3内底部连接，环形弹性伸缩套503底部左右两侧均连接有进气管504，进气管504穿过环形框3并与滴液管6相通。

还包括有连接杆11和辅助块13，环形框3外右侧上部转动式连接有连接杆11，连接杆11左端连接有辅助块13，辅助块13中部开有通孔12，眼药瓶10位于通孔12内。

还包括有放置框14、橡胶球15、拉绳16、弧形托杆17、弹片18和支撑块19，环形框3底部右侧连接有放置框14，放置框14内放置有橡胶球15，橡胶球15底部连接有拉绳16，弧形托杆17和支撑块19之间的左右两侧均连接有弹片18，右方的弹片18与拉绳16连接。

实施例4

一种眼科辅助滴眼设备，如图1-3所示，包括有透明眼罩1、透光盖板2、环形框3、压动机构5、滴液管6、环形套7、皮套8和橡皮筋9，透明眼罩1顶部通过螺纹连接有透光盖板2，透光盖板2顶部连接有环形框3，环形框3内壁开有多个滑槽4，环形框3内设有压动机构5，环形框3内侧连接有滴液管6，滴液管6顶部通过螺纹连接有环形套7，环形套7顶部连接有皮套8，皮套8顶部连接有橡皮筋9，橡皮筋9内侧放置有眼药瓶10，压动机构5包括有滑块501、环形板502、环形弹性伸缩套503和进气管504，滑槽4内滑动式设有滑块501，环形框3内设有环形板502，环形板502与滑块501连接，环形板502底部连接有环形弹性伸缩套503，环形弹性伸缩套503底部与环形框3内底部连接，环形弹性伸缩套503底部左右两侧均连接有进气管504，进气管504穿过环形框3并与滴液管6相通。

还包括有连接杆11和辅助块13，环形框3外右侧上部转动式连接有连接杆11，连接杆11左端连接有辅助块13，辅助块13中部开有通孔12，眼药瓶10位于通孔12内。

还包括有放置框14、橡胶球15、拉绳16、弧形托杆17、弹片18和支撑块19，环形框3底部右侧连接有放置框14，放置框14内放置有橡胶球15，橡胶球15底部连接有拉绳16，弧形托杆17和支撑块19之间的左右两侧均连接有弹片18，右方的弹片18与拉绳16连接。

还包括有环形插块21和棉带22，透明眼罩1内侧下部开有环形放置槽20，环形放置槽20内插有环形插块21，环形插块21内侧连接有棉带22。

患者将眼药瓶10卡入橡皮筋9内，将透明眼罩1盖到眼睛上并使得滴液管6对准下眼睑，如此能够防止眼药瓶10直接与眼部接触，能够防止污染。患者张开眼睛，捏动眼药瓶10滴下眼药水，眼药水通过皮套8和环形套7掉入滴液管6内底部，患者再向下按压环形板502，环形板502通过环形弹性伸缩套503使得空气通过进气管504进入滴液管6内。患者反复按压环形板502直至滴液管6内吸入足量空气，空气挤压眼药水，眼药水冲出滴液管6并滴入患者眼睛里，如此能够准确地滴入眼药水，防止药水滴到眼皮或黑眼球上，能够充分利用滴下来的眼药水，防止浪费。药水滴完后，患者松开环形板502，在环形弹性伸缩套503作用下，环形板502向上移动复位，患者依次将透明眼罩1和眼药瓶10取下即可。

患者将眼药瓶10通过通孔12卡入橡皮筋9内，如此能够稳住眼药瓶10，使眼药瓶10保持垂直状态，防止眼药瓶10发生晃动而影响滴液。无需滴眼时，患者将连接杆11转下，能够方便本发明的放置。

由于眼部受伤或其他意外原因而不能自行张开眼睛时，患者将橡胶球15卡入放置框14内，通过弧形托杆17和支撑块19撑开上下眼皮，弹片18与眼部皮肤接触能够增大摩擦，从而固定住弧形托杆17和支撑块19，如此能够辅助患者撑开眼皮。药水滴完后，患者将取下弧形托杆17和支撑块19，将橡胶球15取出，以便下一位患者根据自身情况选择使用。

滴液时，患者将棉带22贴在眼部。滴液完后，患者将环形插块21从环形放置槽20内拔出，对棉带22进行更换，如此能够保证卫生，防止不同患者之间发生感染。

上述实施例，只是本发明的较佳实施例，并非用来限制本发明实施范围，故凡以本发明权利要求所述内容所做的等效变化，均应包括在本发明权利要求范围之内。
