技术领域

本实用新型涉及梳棉机技术领域，具体为一种便于清洁的梳棉机。

背景技术

梳棉机的工作原理是将前道工序送来的棉卷或由棉箱供给的油棉层进行开松分梳和除杂，现有的梳棉机工作过程中棉花碎屑会从梳棉机外壳缝隙处泄漏出来并漂浮在空气中，沾染大量的灰尘，影响操作工人的身体健康。

专利号CN201720980980.5，公开了一种带除尘功能的新型梳棉机，包括梳棉机主体、上料机、锡林，所述锡林位于所述梳棉机主体上端中部，所述上料机位于所述梳棉机主体上端边缘，所述梳棉机主体上端的所述锡林正上方还安装有吸料斗，所述吸料斗上端设置有输料斗，所述输料斗上端连接进料管，所述进料管上端连接吸风机，该新型梳棉机加装了所述吸风机，可以在所述梳棉机主体内形成真空，使所述梳棉机主体内的棉花碎屑直接被所述吸风机吸走，有效解决了棉花碎屑飞溅并漂浮于空气中污染环境。

目前，现有的便于清洁的梳棉机还存在着一些不足的地方，例如；利用吸风机将碎屑吸走的效率一般，而且碎屑进入吸风机后会对吸风机造成缠绕，使得难以清理。

实用新型内容

本实用新型的目的在于提供一种便于清洁的梳棉机，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于清洁的梳棉机，包括机体和梳棉滚筒，所述机体的顶部中间处安装有梳棉滚筒，所述机体的顶部固定安装有罩壳，所述罩壳的内腔顶部安装有清洁机构；

所述清洁机构包括连接块、固定板、活动板、静电柱和拉杆，所述连接块的底部固定连接有固定板，所述固定板的底部安装有静电柱，所述固定板的底部贴合有活动板且活动板套装于静电柱的外壁，所述活动板的底部中间处安装有拉杆。

作为本实用新型的一种优选实施方式，所述罩壳的顶部开设有限位滑槽，所述限位滑槽的内腔插接有限位滑块，所述限位滑块的左侧壁和液压缸的一端固定连接，所述液压缸的另一端和限位滑槽的内壁固定连接。

作为本实用新型的一种优选实施方式，所述活动板的顶部两侧均固定连接有限位杆，所述限位杆的顶部贯穿固定板且连接有端板，所述限位杆的外壁套装有弹簧且弹簧置于端板和固定板之间。

作为本实用新型的一种优选实施方式，所述罩壳的右侧壁开设有孔洞。

作为本实用新型的一种优选实施方式，所述固定板的顶部两侧均开设有与限位杆相适配的限位孔。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型通过在罩壳内进行收集，有效的避免了棉絮对周围工人造成伤害，通过静电柱对棉絮碎屑进行收集，使得收集效果好，而且在收集结束后，通过液压缸将其推送至罩壳外壁，手持拉杆拉动活动板向下移动，将收集的棉絮一次性刮下，进行集中处理，利用活动板刮动，清理快捷方便。

2.本实用新型通过弹簧的反作用力可以带动端板上移，从而使得活动板能够快速自动复位。

3.本实用新型通过静电吸附的方式，使得被收集的棉絮碎屑方便再次收集进行集中处理，避免了利用吸风机会出现棉絮碎屑对吸风机内部造成缠绕的现象。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

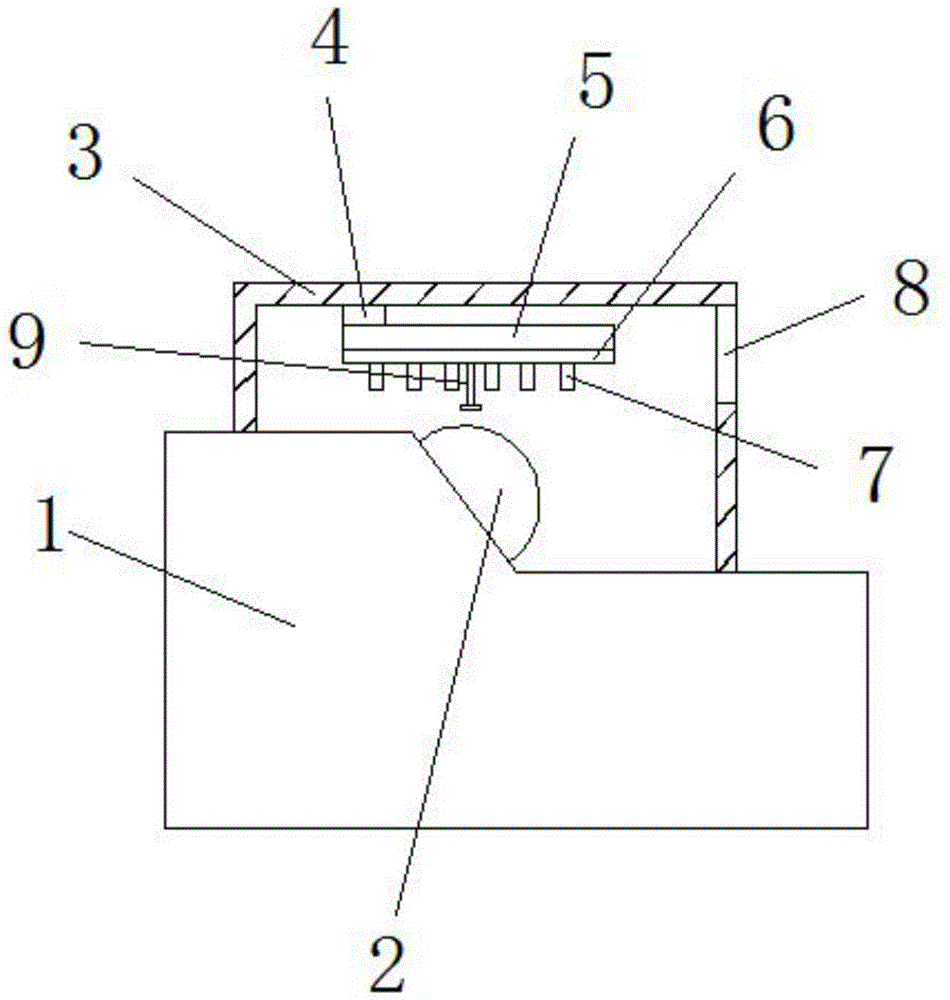

图1为本实用新型一种便于清洁的梳棉机的整体结构示意图；

图2为本实用新型一种便于清洁的梳棉机的罩壳顶部内壁结构示意图；

图3为本实用新型一种便于清洁的梳棉机的固定板和活动板连接结构示意图。

图中：1、机体；2、梳棉滚筒；3、罩壳；4、连接块；5、固定板；6、活动板；7、静电柱；8、孔洞；9、拉杆；10、限位滑块；11、液压缸；12、限位滑槽；13、限位孔；14、端板；15、弹簧；16、限位杆。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1-3，本实用新型提供一种技术方案：一种便于清洁的梳棉机，包括机体1和梳棉滚筒2，所述机体1的顶部中间处安装有梳棉滚筒2，所述机体1的顶部固定安装有罩壳3，所述罩壳3的内腔顶部安装有清洁机构；

所述清洁机构包括连接块4、固定板5、活动板6、静电柱7和拉杆9，所述连接块4的底部固定连接有固定板5，所述固定板5的底部安装有静电柱7，所述固定板5的底部贴合有活动板6且活动板6套装于静电柱7的外壁，所述活动板6的底部中间处安装有拉杆9。

本实施例中请参阅图1，通过在罩壳3内进行收集，有效的避免了棉絮对周围工人造成伤害，通过静电柱7对棉絮碎屑进行收集，使得收集效果好。

其中，所述罩壳3的顶部开设有限位滑槽12，所述限位滑槽12的内腔插接有限位滑块10，所述限位滑块10的左侧壁和液压缸11的一端固定连接，所述液压缸11的另一端和限位滑槽12的内壁固定连接。

本实施例中请参阅图2，通过通过液压缸11将其推送至罩壳3外壁，手持拉杆9拉动活动板6向下移动，将收集的棉絮一次性刮下，进行集中处理，利用活动板6刮动，清理快捷方便。

其中，所述活动板6的顶部两侧均固定连接有限位杆16，所述限位杆16的顶部贯穿固定板5且连接有端板14，所述限位杆16的外壁套装有弹簧15且弹簧15置于端板14和固定板5之间。

本实施例中请参阅图3，通过弹簧15的反作用力可以带动端板14上移，从而使得活动板6能够快速自动复位。

其中，所述罩壳3的右侧壁开设有孔洞8。

本实施例中请参阅图1，孔洞8的宽度和高度均大于清洁机构的最大高度和最大宽度。

其中，所述固定板5的顶部两侧均开设有与限位杆16相适配的限位孔13。

在一种便于清洁的梳棉机使用的时候，在梳棉辊2工作的过程中会产生碎屑，通过静电柱7可以将碎屑吸收集，使得附着于静电柱7外壁，然后当收集一定时间后，启动液压缸11，使得带动限位滑块10在限位滑槽12内滑动，从而使得带动固定板5穿过孔洞8移动出罩壳3，然后手持拉杆9使得带动活动板6沿着静电柱7向下移动，同时活动板6会带动限位杆16下移，从而带动端板14压缩弹簧15，活动板6下移会将吸附在静电柱7外壁棉絮碎屑刮下进行集中收集处理，然后通过松开拉杆9，在弹簧15反作用力的带动下，自动复位，然后液压缸11工作，带动固定板5进入罩壳3内再次工作即可，该装置结构简单，便于操作，实用性强。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
