技术领域

本实用新型涉及水利闸门技术领域，尤其涉及一种水利大坝用闸门。

背景技术

闸门用于关闭和开放泄水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等，现有的河道内使用的闸门多为露顶式闸门，其主要由主体活动部分、埋固部分和启闭设备设备组成，虽然在一定程度上达到了控制水位、调节流量的作用，但是在水利大坝使用的闸门多厚重，需要使用大量的人力才能够完成闸门的开启和闭合，由于是针对较小量泄水时，造成严重的资源浪费，现有的闸门处容易堆积漂浮垃圾，打开闸门垃圾容易堵塞通道，不利于提高泄洪效率。

因此需要一种水利大坝用闸门，能够根据具体的排水需求进行排水量的调节，进而提高使用的灵活性，同时在排水时能够清理闸口处堆积的漂浮垃圾，从而提升排水的效率。

实用新型内容

本实用新型的目的在于提供一种水利大坝用闸门，旨在改善现有水利大坝使用的闸门多厚重，需要使用大量的人力才能够完成闸门的开启和闭合，由于是针对较小量泄水时，造成严重的资源浪费，现有的闸门处容易堆积漂浮垃圾，打开闸门垃圾容易堵塞通道，不利于提高泄洪效率的问题。

本实用新型是这样实现的：

一种水利大坝用闸门，包括导轨框和闸门，导轨框的内部竖直滑动安装有闸门，且导轨框固定在坝体中，闸门前端面的两侧均竖直贯通后端面开设有滑槽，且滑槽中竖直滑动设置有辅助闸门，闸门的正上方水平设置有连接板，且连接板的上端面上竖直贯穿底端面对称安装有两个辅助气缸，且辅助气缸的底端与辅助闸门的顶端固定连接，连接板的正上方设置有固定件，且固定件固定安装在坝体中，固定件的底面两侧均竖直固定有升降气缸，且升降气缸的底端固定连接在连接板的顶面上。

进一步的，闸门的上端面上通过连接件与连接板之间固定连接。

进而通过闸门的上端面上通过连接件与连接板之间固定连接，通过连接件与连接板之间固定连接，使闸门与连接板之间存在空间，方便使用连接板上的辅助气缸向上提升辅助闸门，从而进行小排量泄洪。

进一步的，闸门上位于滑槽的前端面上均固定有阻隔网板，且闸门的前端面底部水平固定有阻隔网板。

进而通过在使用辅助闸门进行小排量泄水时，防止闸口堆积的漂浮物通过滑槽流下，同时闸门升起时前端面底部水平设置的阻隔网板，能够打捞起漂浮物，方便工作人员进行收集清理，从而避免闸门处容易堆积漂浮垃圾，打开闸门垃圾容易堵塞通道，不利于提高泄洪效率。

进一步的，固定件的底面两侧均对称竖直固定有限位杆，且限位杆的底端贯穿连接板设置。

进而通过固定件的底面竖直固定的限位杆底端贯穿连接板，对闸门的提升进行限位导向。

进一步的，导轨框内部的两侧均沿竖直方向均匀固定有导轮，且导轨框两侧端面的上部均匀垂直固定有预埋件，预埋件内嵌入安装在坝体中。

进而通过轨框内部设置有导轮，方便通过导轮减少闸门与导轨框之间的摩擦，方便提升闸门，同时导轨框两侧端面的上部预埋件内嵌入安装在坝体中，提升导轨框与坝体的连接稳定性。

与现有技术相比，本实用新型的有益效果是：本实用新型在使用该水利大坝用闸门在小型大坝河道进行蓄水防洪作业时，首先在安装时，将导轨框内嵌入安装在坝体中，然后在导轨框中竖直滑动安装闸门，并且在闸门的正上方设置固定在坝体中的固定件，通过固定在固定件底面上的升降气缸，通过升降气缸的底端与闸门连接，用于在导轨框竖直提升闸门，从而实现蓄水防洪作业，在具体使用中，通过根据河道水量的大小合理选择大坝的排水量，当排水量较小时，不需要将整个闸门打开，只需要通过闸门顶端水平设置的连接板上的辅助气缸启动，提升闸门滑槽中的辅助闸门上行，从而水流从滑槽中流出，进而不用将整个闸门升起，提高排洪泄水的灵活性，减少资源的不必要浪费，同时在闸门上位于滑槽的前端面上均固定有阻隔网板，且闸门的前端面底部水平固定有阻隔网板，用于在使用辅助闸门进行小排量泄水时，防止闸口堆积的漂浮物通过滑槽流下，同时闸门升起时前端面底部水平设置的阻隔网板，能够打捞起漂浮物，方便工作人员进行收集清理，从而避免闸门处容易堆积漂浮垃圾，打开闸门垃圾容易堵塞通道，不利于提高泄洪效率，进而能够根据具体的排水需求进行排水量的调节，进而提高使用的灵活性，同时在排水时能够清理闸口处堆积的漂浮垃圾，从而提升排水的效率。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

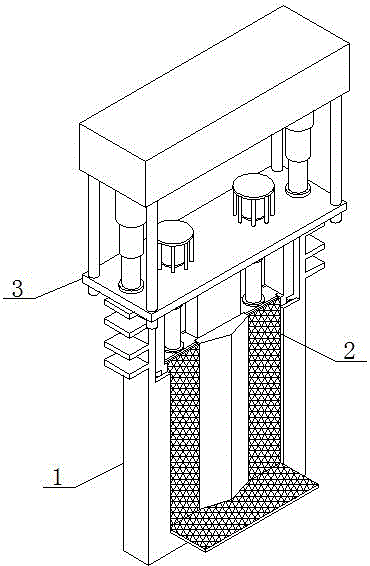

图1是本实用新型的整体结构示意图；

图2是本实用新型的分解结构示意图；

图3是本实用新型实施例中闸门与固定件的结构示意图；

图4是本实用新型实施例中闸门的结构示意图。

图中：1、导轨框；11、导轮；12、预埋件；2、闸门；21、阻隔网板；22、滑槽；23、辅助闸门；3、连接板；31、辅助气缸；4、固定件；41、限位杆；5、升降气缸。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

请参阅图1、图2、图3和图4所示，一种水利大坝用闸门，包括导轨框1和闸门2，导轨框1的内部竖直滑动安装有闸门2，且导轨框1固定在坝体中，闸门2前端面的两侧均竖直贯通后端面开设有滑槽22，且滑槽22中竖直滑动设置有辅助闸门23，闸门2的正上方水平设置有连接板3，且连接板3的上端面上竖直贯穿底端面对称安装有两个辅助气缸31，且辅助气缸31的底端与辅助闸门23的顶端固定连接，连接板3的正上方设置有固定件4，且固定件4固定安装在坝体中，固定件4的底面两侧均竖直固定有升降气缸5，且升降气缸5的底端固定连接在连接板3的顶面上。

进而通过在使用该水利大坝用闸门在小型大坝河道进行蓄水防洪作业时，首先在安装时，将导轨框1内嵌入安装在坝体中，然后在导轨框1中竖直滑动安装闸门2，并且在闸门2的正上方设置固定在坝体中的固定件4，通过固定在固定件4底面上的升降气缸5，通过升降气缸5的底端与闸门2连接，用于在导轨框1竖直提升闸门2，从而实现蓄水防洪作业，在具体使用中，通过根据河道水量的大小合理选择大坝的排水量，当排水量较小时，不需要将整个闸门2打开，只需要通过闸门2顶端水平设置的连接板3上的辅助气缸31启动，提升闸门2滑槽22中的辅助闸门23上行，从而水流从滑槽22中流出，进而不用将整个闸门2升起，提高排洪泄水的灵活性，减少资源的不必要浪费，同时在闸门2上位于滑槽22的前端面上均固定有阻隔网板21，且闸门2的前端面底部水平固定有阻隔网板21，用于在使用辅助闸门23进行小排量泄水时，防止闸口堆积的漂浮物通过滑槽22流下，同时闸门23升起时前端面底部水平设置的阻隔网板21，能够打捞起漂浮物，方便工作人员进行收集清理，从而避免闸门处容易堆积漂浮垃圾，打开闸门垃圾容易堵塞通道，不利于提高泄洪效率，进而能够根据具体的排水需求进行排水量的调节，进而提高使用的灵活性，同时在排水时能够清理闸口处堆积的漂浮垃圾，从而提升排水的效率。

请参阅图4，闸门2的上端面上通过连接件与连接板3之间固定连接。

进而通过闸门2的上端面上通过连接件与连接板3之间固定连接，通过连接件与连接板3之间固定连接，使闸门2与连接板3之间存在空间，方便使用连接板3上的辅助气缸31向上提升辅助闸门23，从而进行小排量泄洪。

请参阅图4，闸门2上位于滑槽22的前端面上均固定有阻隔网板21，且闸门2的前端面底部水平固定有阻隔网板21。

进而通过在使用辅助闸门23进行小排量泄水时，防止闸口堆积的漂浮物通过滑槽22流下，同时闸门23升起时前端面底部水平设置的阻隔网板21，能够打捞起漂浮物，方便工作人员进行收集清理，从而避免闸门处容易堆积漂浮垃圾，打开闸门垃圾容易堵塞通道，不利于提高泄洪效率。

请参阅图3，固定件4的底面两侧均对称竖直固定有限位杆41，且限位杆41的底端贯穿连接板3设置。

进而通过固定件4的底面竖直固定的限位杆41底端贯穿连接板3，对闸门2的提升进行限位导向。

请参阅图2，导轨框1内部的两侧均沿竖直方向均匀固定有导轮11，且导轨框1两侧端面的上部均匀垂直固定有预埋件12，预埋件12内嵌入安装在坝体中。

进而通过轨框1内部设置有导轮11，方便通过导轮11减少闸门2与导轨框1之间的摩擦，方便提升闸门2，同时导轨框1两侧端面的上部预埋件12内嵌入安装在坝体中，提升导轨框1与坝体的连接稳定性。

工作原理：在使用该水利大坝用闸门在小型大坝河道进行蓄水防洪作业时，首先在安装时，将导轨框1内嵌入安装在坝体中，然后在导轨框1中竖直滑动安装闸门2，并且在闸门2的正上方设置固定在坝体中的固定件4，通过固定在固定件4底面上的升降气缸5，通过升降气缸5的底端与闸门2连接，用于在导轨框1竖直提升闸门2，从而实现蓄水防洪作业，在具体使用中，通过根据河道水量的大小合理选择大坝的排水量，当排水量较小时，不需要将整个闸门2打开，只需要通过闸门2顶端水平设置的连接板3上的辅助气缸31启动，提升闸门2滑槽22中的辅助闸门23上行，从而水流从滑槽22中流出，进而不用将整个闸门2升起，提高排洪泄水的灵活性，减少资源的不必要浪费，同时在闸门2上位于滑槽22的前端面上均固定有阻隔网板21，且闸门2的前端面底部水平固定有阻隔网板21，用于在使用辅助闸门23进行小排量泄水时，防止闸口堆积的漂浮物通过滑槽22流下，同时闸门23升起时前端面底部水平设置的阻隔网板21，能够打捞起漂浮物，方便工作人员进行收集清理。

通过上述设计得到的装置已基本能满足一种能够根据具体的排水需求进行排水量的调节，进而提高使用的灵活性，同时在排水时能够清理闸口处堆积的漂浮垃圾，从而提升排水的效率的水利大坝用闸门的使用，但本着进一步完善其功能的宗旨，设计者对该装置进行了进一步的改良。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
