技术领域

本实用新型涉及铝模板技术领域，尤其涉及一种铝模板加固装置。

背景技术

铝模板全称为建筑用铝合金模板系统。是继竹木模板和钢模板之后出现的新一代新型模板支撑系统。铝模板系统在建筑行业的应用，提高了建筑行业的整体施工效率，包括在建筑材料和人工安排上都大大的节省很多。

在铝模板的使用过程中需要对其进行加固否则会出现铝模板倒塌等事故，但一般的铝模板加固装置对其的加固效果较差，安全性较低，不能满足人们的使用需求，同时一般的铝模板加固装置并不具有铝模板倾斜的功能，从而导致其适用范围较窄。因此，亟需一种铝模板加固装置来解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种铝模板加固装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种铝模板加固装置，包括铝模板本体和底板，所述底板的底部外壁设置有第一电动推杆，且第一电动推杆的一端外壁设置有固定板，所述固定板的顶部外壁开有螺纹孔，且螺纹孔内螺纹连接有固定螺栓，所述底板的一侧外壁设置有第一固定块，且第一固定块的一侧外壁转动连接有转动柱，所述转动柱的一侧外壁通过螺栓与铝模板本体相连接，所述铝模板本体的一侧外壁通过螺栓分别连接有第一连接块和第二连接块，且第一连接块的一侧外壁转动连接有第一转动辊，所述第一转动辊的外壁缠绕有钢绳。

作为本实用新型再进一步的方案，所述底板的顶部外壁设置有固定柱，且固定柱的一侧外壁设置有保护壳，保护壳的一侧内壁设置有电机，电机输出轴的一端外壁设置有收线辊，钢绳远离第一转动辊的一端栓接在收线辊的外壁上。

作为本实用新型再进一步的方案，所述底板顶部外壁设置有连接板，且连接板的一侧外壁开有滑槽，滑槽的一侧内壁滑动连接有滑块。

作为本实用新型再进一步的方案，所述滑块的一侧外壁设置有支撑竖板，且支撑竖板的一侧外壁设置有第二固定块，第二固定块的一侧外壁转动连接有第二转动辊，第二转动辊的一侧外壁设置有第二电动推杆。

作为本实用新型再进一步的方案，所述第二电动推杆的一端外壁设置有弹簧，且弹簧的一端外壁设置有卡块。

作为本实用新型再进一步的方案，所述铝模板本体的一侧外壁设置有第二连接块，且第二连接块的一侧外壁开有卡槽，卡槽的规格与卡块的规格相适配。

作为本实用新型再进一步的方案，所述底板的底部外壁设置有第三电动推杆，且第三电动推杆的一端外壁设置有支撑腿，支撑腿的底部外壁设置有滚动轮。

本实用新型的有益效果为：

1.通过设置的第三电动推杆、支撑腿和滚动轮，启动第三电动推杆，第三电动推杆带动支撑腿和滚动轮伸长直至其与地面相接触，方便了人们对铝模板进行搬运，降低了人们的工作强度；

2.通过设置的第一固定块、转动柱和铝模板本体，铝模板本体可以通过转动柱进行倾斜，满足了人们对不同类型建筑工程的建筑需求，扩大了装置的适用范围；

3.通过设置的钢绳、滑块、卡块和卡槽，钢绳可以对铝模板进行初步固定，同时滑块带动卡块移动至合适位置，工作人员将卡块插入卡槽内对铝模板本体进行固定，固定效果好，满足了人们的使用需求。

附图说明

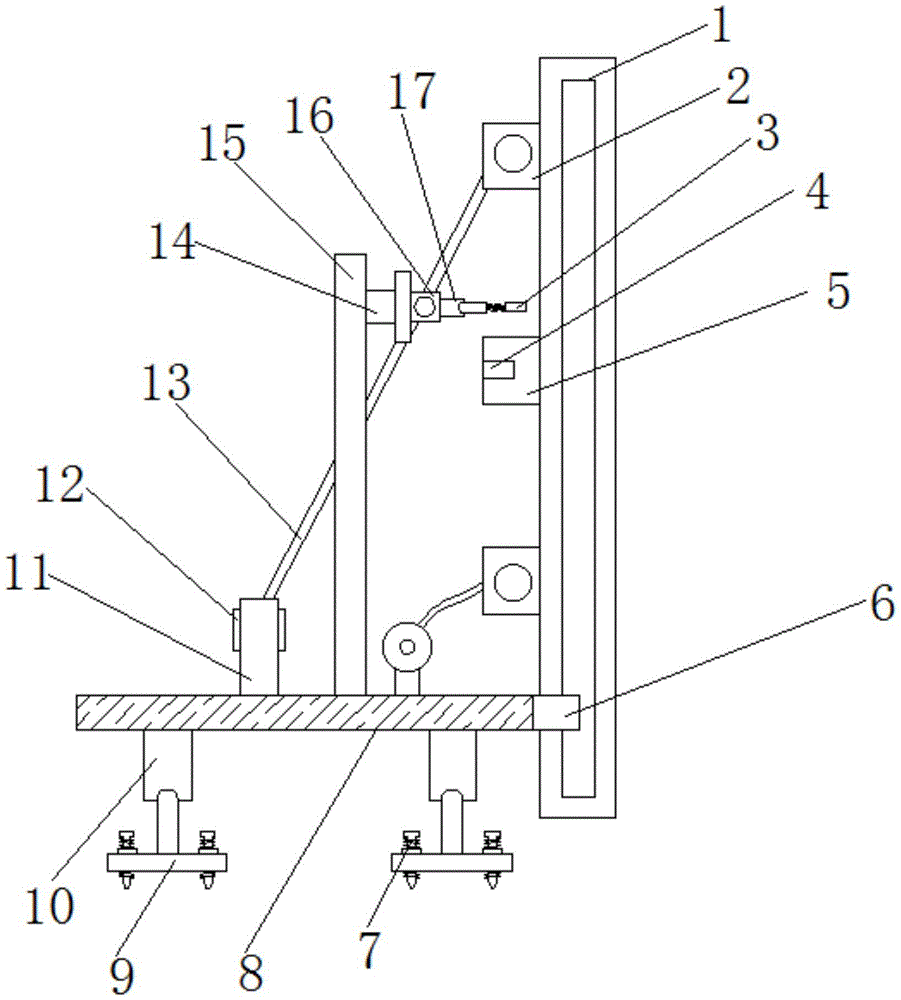

图1为实施例1提出的一种铝模板加固装置的结构示意图；

图2为实施例1提出的一种铝模板加固装置的底板局部俯视结构示意图；

图3为实施例2提出的一种铝模板加固装置的正面剖视结构示意图。

图中：1铝模板本体、2第一连接块、3卡块、4卡槽、5第二连接块、6第一固定块、7固定螺栓、8底板、9固定板、10第一电动推杆、11固定柱、12保护壳、13钢绳、14滑块、15连接板、16第二固定块、17第二电动推杆、18转动柱、19收线辊、20滚动轮、21第三电动推杆。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

实施例1

参照图1-2，一种铝模板加固装置，包括铝模板本体1和底板8，底板8的底部外壁通过螺栓连接有第一电动推杆10，且第一电动推杆10的一端外壁通过螺栓连接有固定板9，固定板9的顶部外壁开有螺纹孔，且螺纹孔内螺纹连接有固定螺栓7，底板8的一侧外壁焊接有第一固定块6，且第一固定块6的一侧外壁转动连接有转动柱18，转动柱18的一侧外壁通过螺栓与铝模板本体1相连接，铝模板本体1的一侧外壁通过螺栓分别连接有第一连接块2和第二连接块5，且第一连接块2的一侧外壁转动连接有第一转动辊，第一转动辊的外壁缠绕有钢绳13。

其中，底板8的顶部外壁通过螺栓连接有固定柱11，且固定柱11的一侧外壁通过螺栓连接有保护壳12，保护壳12的一侧内壁通过螺栓连接有电机，电机输出轴的一端外壁焊接有收线辊19，钢绳13远离第一转动辊的一端栓接在收线辊19的外壁上，底板8顶部外壁通过螺栓连接有连接板15，且连接板15的一侧外壁开有滑槽，滑槽的一侧内壁滑动连接有滑块14，滑块14的一侧外壁焊接有支撑竖板，且支撑竖板的一侧外壁焊接有第二固定块16，第二固定块16的一侧外壁转动连接有第二转动辊，第二转动辊的一侧外壁通过螺栓连接有第二电动推杆17，第二电动推杆17的一端外壁焊接有弹簧，且弹簧的一端外壁焊接有卡块3，铝模板本体1的一侧外壁通过螺栓连接有第二连接块5，且第二连接块5的一侧外壁开有卡槽4，卡槽4的规格与卡块3的规格相适配。

工作原理：使用时，启动第一电动推杆10，第一电动推杆10带动固定板9向下移动直至固定板9与地面相接触，通过固定螺栓7将底板8进行固定，当人们需要对铝模板本体1进行倾斜角度调节时，铝模板本体1可以通过转动柱18进行倾斜，满足了人们对不同类型建筑工程的建筑需求，扩大了装置的适用范围，工作人员通过滑块14带动卡块3移动至合适位置，工作人员将卡块3插入卡槽4内对铝模板本体1进行固定，固定效果好，同时启动电机，电机带动钢绳13对铝模板本体1进行二次固定，提高了加固装置的稳定性。

实施例2

参照图3，一种铝模板加固装置，本实施例相较于实施例1，底板8的底部外壁通过螺栓连接有第三电动推杆21，且第三电动推杆21的一端外壁通过螺栓连接有支撑腿，支撑腿的底部外壁设置有滚动轮20。

工作原理：使用时，启动第三电动推杆21，第三电动推杆21带动支撑腿和滚动轮20伸长直至其与地面相接触，方便了人们对铝模板本体1进行搬运，降低了人们的工作强度，启动第一电动推杆10，第一电动推杆10带动固定板9向下移动直至固定板9与地面相接触，通过固定螺栓7将底板8进行固定，当人们需要对铝模板本体1进行倾斜角度调节时，铝模板本体1可以通过转动柱18进行倾斜，满足了人们对不同类型建筑工程的建筑需求，扩大了装置的适用范围，工作人员通过滑块14带动卡块3移动至合适位置，工作人员将卡块3插入卡槽4内对铝模板本体1进行固定，固定效果好，同时启动电机，电机带动钢绳13对铝模板本体1进行二次固定，提高了加固装置的稳定性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
