技术领域

本实用新型涉及辅助架技术领域，尤其涉及一种萨克斯管旋转升降辅助架。

背景技术

辅助架用于萨克斯管的放置，现有的辅助架的高度不能调节，而且现有的辅助架在支撑萨克斯管，通常是将萨克斯管直接放置在辅助架上，并没有设置将萨克斯管固定在辅助架上的机构，因此萨克斯管或辅助架受到外力碰撞时，萨克斯管会从辅助架上掉落，若萨克斯管造成损坏，则也影响使用者的使用。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种萨克斯管旋转升降辅助架。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种萨克斯管旋转升降辅助架，包括底板，所述底板的上表面设有螺管，螺管的顶端螺纹连接有螺杆，螺杆的顶端活动连接有支撑板，支撑板的侧面安装有安装环，安装环上绕接有第二尼龙带，第二尼龙带远离安装环的一端设有第二安装杆，支撑板远离第二安装杆的一侧设有第一安装杆，第一安装杆和第二安装杆之间连接有多个第三尼龙带，所述第一安装杆上设有第一尼龙带，第一尼龙带和支撑板之间通过固定机构连接，所述固定机构包括两个安装板，两个安装板安装在支撑板的侧面，第一尼龙带位于两个安装板之间，两个安装板之间设有固定板，固定板的侧面开设有螺孔，螺孔中螺纹连接有螺钉，螺钉的一端与第一尼龙带的侧面接触。

优选的，所述第三尼龙带至少设有五个并等距排列。

优选的，所述支撑板的底部设有安装块，安装块与螺杆位置对应，安装块的底部嵌设有轴承，螺杆的一端匹配安装在轴承的内圈中。

优选的，所述支撑板的顶部粘接有橡胶垫。

优选的，所述螺钉与第一尼龙带接触的一端呈圆锥状。

本实用新型提出的一种萨克斯管旋转升降辅助架，有益效果在于：通过加入螺杆和螺管，螺杆在螺管中螺纹旋转，带动支撑板上下移动，用于调节该辅助架的高度，方便使用者根据自身需要调节辅助架的高度；通过安装环、第一尼龙带、第二尼龙带、第三尼龙带和固定机构，用于将萨克斯管固定在支撑板上，避免了萨克斯管受力后掉落，提高了萨克斯管和支撑板之间连接的稳定性。本实用新型而机构简单，不仅提高辅助架的高度，还提高萨克斯管和支撑板之间连接的稳定性。

附图说明

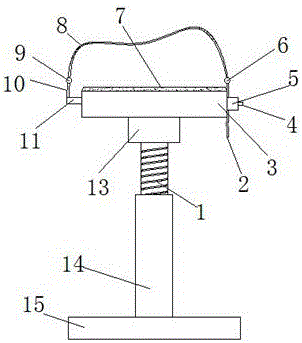

图1为本实用新型提出的一种萨克斯管旋转升降辅助架的结构示意图；

图2为本实用新型提出的一种萨克斯管旋转升降辅助架的第一尼龙带和第二尼龙带连接结构示意图；

图3为本实用新型提出的一种萨克斯管旋转升降辅助架的支撑板、安装环和固定机构连接结构示意图；

图4为本实用新型提出的一种萨克斯管旋转升降辅助架的固定机构和第一尼龙带连接结构示意图；

图5为本实用新型提出的一种萨克斯管旋转升降辅助架的安装块和螺杆连接结构示意图。

图中：螺杆1、第一尼龙带2、支撑板3、螺钉4、安装板5、第一安装杆6、橡胶垫7、第三尼龙带8、第二安装杆9、第二尼龙带10、安装环11、轴承12、安装块13、螺管14、底板15、固定板16、螺孔17。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描，显然，描的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种萨克斯管旋转升降辅助架，包括底板15，底板15的上表面设有螺管14，螺管14的顶端螺纹连接有螺杆1，螺杆1的顶端活动连接有支撑板3，支撑板3的底部设有安装块13，安装块13与螺杆1位置对应，安装块13的底部嵌设有轴承12，螺杆1的一端匹配安装在轴承12的内圈中，轴承12用于在转动螺杆1时避免支撑板3随之转动，提高了萨克斯管放置在支撑板3上的稳定性，支撑板3的顶部粘接有橡胶垫7，通过加入橡胶垫7，在将萨克斯管固定时，减少了萨克斯管与支撑板3之间的压力，对萨克斯管起到了防护的作用。

支撑板3的侧面安装有安装环11，安装环11上绕接有第二尼龙带10，第二尼龙带10远离安装环11的一端设有第二安装杆9，支撑板3远离第二安装杆9的一侧设有第一安装杆6，通过加入第一安装杆6和第二安装杆9，用于连接多条第三尼龙带8，增加了多个第三尼龙带8与萨克斯管接触的面积，提高了萨克斯管所处位置的稳定性，而安装环11的设置用于第二尼龙带10的连接，第二尼龙带10可通过绑扎在安装环11上，便于日后的拆卸。

第一安装杆6和第二安装杆9之间连接有多个第三尼龙带8，第一安装杆6上设有第一尼龙带2，第三尼龙带8至少设有五个并等距排列，多个第三尼龙带8的设置，增加与萨克斯管表面接触的面积，提高萨克斯管固定的稳定性。

第一尼龙带2和支撑板3之间通过固定机构连接，固定机构包括两个安装板5，两个安装板5安装在支撑板3的侧面，第一尼龙带2位于两个安装板5之间，两个安装板5之间设有固定板16，固定板16的侧面开设有螺孔17，螺孔17中螺纹连接有螺钉4，螺钉4的一端与第一尼龙带2的侧面接触，螺钉4与第一尼龙带2接触的一端呈圆锥状，螺钉4与第一尼龙带2接触时的同时与支撑板3的侧面接触，因此螺钉4对第一尼龙带2的位置进行固定，提高了对萨克斯管固定的稳定性，而螺钉4的圆锥端与第一尼龙带2的接触后，提高了螺钉4和第一尼龙带2接触的稳定性。

工作原理：在调节辅助架的高度时，只需转动螺杆1，螺杆1在螺管14中螺旋转动，随着螺杆1的转动，调节了螺杆1和螺管14之间的高度，因此对辅助架高度的调节。

在将萨克斯管固定时，先将萨克斯管放置在支撑板3的上表面时，接着对第一尼龙带2施加作用力，拉动第三尼龙带8放置在萨克斯管上，在将第一尼龙带2拉动至两个安装板5之间，转动螺钉4，螺钉4的一端与第一尼龙带2接触，因此第三尼龙带8、第一安装杆6和第二安装杆9放置在萨克斯管的表面，用于度萨克斯管的位置进行固定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
