技术领域

本实用新型涉及锂离子电池生产技术领域，具体为一种具有防潮功能的锂离子电池生产用储存装置。

背景技术

锂离子电池是一种二次电池(充电电池)，它主要依靠锂离子在正极和负极之间移动来工作，锂离子电池的形状有圆柱形的也有长方体形的，随着时代的发展，锂离子电池的生产也是越来越严格，尤其是对锂离子电池在生产过程中的存储，普通的锂离子电池生产用储存装置，不能够有效的利用该存储装置的空间，无法对不同形状、规格的锂离子电池进行存储，不能够对锂离子电池进行防潮处理，造成锂离子电池在存放过程中，由于空气中的水蒸气，使得该锂离子电池生产用储存装置质量得不到保障。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种具有防潮功能的锂离子电池生产用储存装置，解决了普通的锂离子电池生产用储存装置，不能够有效的利用该存储装置的空间，无法对不同形状、规格的锂离子电池进行存储，不能够对锂离子电池进行防潮处理，造成锂离子电池在存放过程中，由于空气中的水蒸气，使得该锂离子电池生产用储存装置质量得不到保障的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种具有防潮功能的锂离子电池生产用储存装置，包括本体，所述本体的底端设置有重型橡胶底座，所述重型橡胶底座的内部设置有伸缩杆，所述伸缩杆的上端连接有隔板，所述本体的内部开设有第一收纳室，所述第一收纳室的内部固定有固定杆，所述固定杆的上端连接有支撑杆，所述第一收纳室的上方开设有第二收纳室，所述第二收纳室的内部分别设置有第一齿轮与第二齿轮，所述第一齿轮设置在第二齿轮的上方，所述第一齿轮的后面设置有第一电机，所述第二齿轮的后面设置有第二电机，所述第一齿轮与第二齿轮的表面均设置有皮带，所述皮带的表面固定有固定块，所述固定块的上方设置有电池夹，所述固定块的内部设置有弹簧，所述第二收纳室的左右两侧均设置有透气扇，所述第二收纳室的前面连接有滑动门，所述本体的内侧表面均设置有干燥板。

优选的，所述伸缩杆贯穿本体的底部，且伸缩杆与隔板构成升降结构。

优选的，所述支撑杆与本体的内侧表面的连接方式为铰动连接，且本体与固定杆之间的连接方式为螺栓连接。

优选的，所述第一齿轮与皮带构成从动结构，且皮带的表面通过螺栓固定有固定块。

优选的，所述固定块与电池夹之间呈一一对应关系，且固定块与电池夹构成拆卸结构。

优选的，所述滑动门与本体构成拆卸结构，且滑动门的滑动方向为从右向左。

(三)有益效果

本实用新型提供了一种具有防潮功能的锂离子电池生产用储存装置，具备以下有益效果：

(1)、通过设置有伸缩杆、隔板和支撑杆，伸缩杆将隔板推送至支撑杆的上表面时，由于支撑杆与本体之间为铰动连接，支撑杆由于重力，落到固定杆上，且隔板的宽度不小于2个支撑杆之间的最小距离，而且不大于2个支撑杆之间的最大距离，则有效将第一收纳室的空间一分为二，增大了使用空间，有利于方形电池的存储。

(2)、通过设置有第二收纳室、第一收纳室和电池夹，第二收纳室有利于存储圆形锂离子电池，第一收纳室有利于存储方形锂离子电池，而电池夹可将不同规格的圆形锂离子电池进行夹紧并存储，有利于对不同形状、规格的锂离子电池进行存储。

(3)、通过设置有透气扇和干燥板，干燥板可有效将该装置内的锂离子电池进行干燥，透气扇可有效排出该装置内部的空气中的水蒸气，能够有效对锂离子电池达到防潮效果。

附图说明

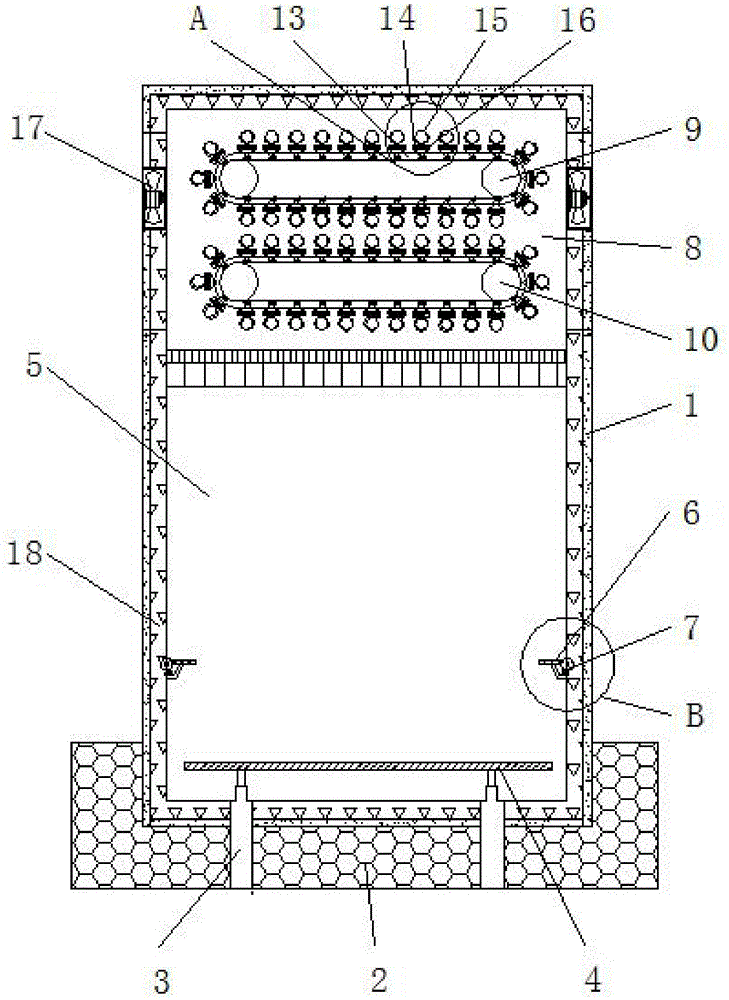

图1为本实用新型正视剖面结构示意图；

图2为本实用新型侧视剖面结构示意图；

图3为本实用新型俯视结构示意图；

图4为本实用新型图1中A处结构放大示意图；

图5为本实用新型图1中B处结构放大示意图。

图中：1、本体；2、重型橡胶底座；3、伸缩杆；4、隔板；5、第一收纳室；6、支撑杆；7、固定杆；8、第二收纳室；9、第一齿轮；10、第二齿轮；11、第一电机；12、第二电机；13、皮带；14、固定块；15、电池夹；16、弹簧；17、透气扇；18、干燥板；19、滑动门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-5所示，本实用新型提供一种技术方案：一种具有防潮功能的锂离子电池生产用储存装置，包括本体1、重型橡胶底座2、伸缩杆3、隔板4、第一收纳室5、支撑杆6、固定杆7、第二收纳室8、第一齿轮9、第二齿轮10、第一电机11、第二电机12、皮带13、固定块14、电池夹15、弹簧16、透气扇17、干燥板18和滑动门19，本体1的底端设置有重型橡胶底座2，重型橡胶底座2的内部设置有伸缩杆3，伸缩杆3的上端连接有隔板4，本体1的内部开设有第一收纳室5，第一收纳室5的内部固定有固定杆7，固定杆7的上端连接有支撑杆6，隔板4设置在第一收纳室5的内部，第一收纳室5的上方开设有第二收纳室8，第二收纳室8的内部分别设置有第一齿轮9与第二齿轮10，第一齿轮9的后面设置有第一电机11，第二齿轮10的后面设置有第二电机12，第一齿轮9与第二齿轮10的表面均设置有皮带13，皮带13的表面固定有固定块14，固定块14的上方设置有电池夹15，固定块14的内部设置有弹簧16，第二收纳室8的左右两侧均设置有透气扇17，第二收纳室8的前面连接有滑动门19，本体1的内侧表面均设置有干燥板18；

如图1中伸缩杆3贯穿本体1的底部，且伸缩杆3与隔板4构成升降结构，有利于将第一收纳室5一分为二，大大提高了该装置的存储空间，支撑杆6与本体1的内侧表面的连接方式为铰动连接，且本体1与固定杆7之间的连接方式为螺栓连接，有利于将隔板4放置在固定杆7上，便于放置方形锂离子电池，第一齿轮9与皮带13构成从动结构，且皮带13的表面通过螺栓固定有固定块14，有利于对圆形锂离子电池进行转动，方便使用者存取，固定块14与电池夹15之间呈一一对应关系，且固定块14与电池夹15构成拆卸结构，有利于对规格大小不一的圆形锂离子电池进行夹紧，以防止在转动的过程中，锂离子电池发生掉落；

如图2中滑动门19与本体1构成拆卸结构，且滑动门19的滑动方向为从右向左，有利于对该装置内外空间进行隔离，同时也可有效防止外部水蒸气对该装置内部锂离子电池的损伤。

使用前，首先检查该具有防潮功能的锂离子电池生产用储存装置的内部零件是否发生损坏，如若内部零件完好，则将本体1安装在重型橡胶底座2上，并将本体1移动到合适的位置；

使用过程中，首先利用伸缩杆3的推送力，将隔板4推送至支撑杆6的上表面，由于支撑杆6与本体1之间为铰动连接，支撑杆6由于重力落入到固定杆7上，再将伸缩杆3收回，使得隔板4落在支撑杆6的上表面，有利于将第一收纳室5的内部空间利用率扩大一倍，便于存放更多的方形锂离子电池，再将设置在第二收纳室8的型号均为Y90S-2的第一电机11与第二电机12打开，使之分别带动第一齿轮9与第二齿轮10发生转动，转动后的第一齿轮9与第二齿轮10带动皮带13转动，从而带动皮带13上表面固定的固定块14转动，方便对锂离子电池的存取，固定块14的内部设置有弹簧16，弹簧16与电池夹15与固定块14构成伸缩结构，可有效对圆形锂离子电池进行夹紧并存储；

第二收纳室8的内侧左右表面均设置有透气扇17，透气扇17可有效排出该装置内部的空气中的水蒸气，能够有效对锂离子电池达到防潮效果，本体1的内部设置有干燥板18，干燥板18可有效将该装置内的锂离子电池进行干燥，本体1的前面设置有滑动门19，滑动门19有利于对该装置内外空间进行隔离，同时也可有效防止外部水蒸气对该装置内部锂离子电池的损伤，以上便完成该具有防潮功能的锂离子电池生产用储存装置的一系列操作。

综上可得，1、该具有防潮功能的锂离子电池生产用储存装置，通过设置有伸缩杆3、隔板4和支撑杆6，伸缩杆3将隔板4推送至支撑杆6的上表面时，由于支撑杆6与本体1之间为铰动连接，支撑杆6由于重力，落到固定杆7上，且隔板4的宽度不小于2个支撑杆6之间的最小距离，而且不大于2个支撑杆6之间的最大距离，则有效将第一收纳室5的空间一分为二，增大了使用空间，有利于方形电池的存储。

2、该具有防潮功能的锂离子电池生产用储存装置，通过设置有第二收纳室8、第一收纳室5和电池夹15，第二收纳室8有利于存储圆形锂离子电池，第一收纳室5有利于存储方形锂离子电池，而电池夹15可将不同规格的圆形锂离子电池进行夹紧并存储，有利于对不同形状、规格的锂离子电池进行存储。

3、该具有防潮功能的锂离子电池生产用储存装置，通过设置有透气扇17和干燥板18，干燥板18可有效将该装置内的锂离子电池进行干燥，透气扇17可有效排出该装置内部的空气中的水蒸气，能够有效对锂离子电池达到防潮效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
