技术领域

本实用新型涉及锂离子电池加工技术领域，具体为一种锂离子电池表面灰尘清理装置。

背景技术

锂离子电池：是一种二次电池，它主要依靠锂离子在正极和负极之间移动来工作，锂系电池分为锂电池和锂离子电池。手机和笔记本电脑使用的都是锂离子电池，通常人们俗称其为锂电池。电池一般采用含有锂元素的材料作为电极，是现代高性能电池的代表。而真正的锂电池由于危险性大，很少应用于日常电子产品。

锂离子电池在生产过程中，需要对电池表面的灰尘进行清理，然而现有的清灰装置，操作不够方便快捷，无法对大量电池进行同时清灰，工作效率较低。针对上述问题，急需在原有清灰装置的基础上进行创新设计。

实用新型内容

本实用新型的目的在于提供一种锂离子电池表面灰尘清理装置，以解决上述背景技术提出操作不够方便快捷，无法对大量电池进行同时清灰，工作效率较低的问题。

为实现上述目的，本实用新型提供如下技术方案：一种锂离子电池表面灰尘清理装置，包括底座、罐身、连接杆、棉布块和第二毛刷，所述底座的两端安装有支撑板，且底座的中间位置设置有固定板，所述支撑板的外侧安装有电动机，且电动机的端头处设置有连接轴，所述罐身安装在支撑板的内侧，且罐身的边侧设置有出料口，所述罐身的上端安装有罐盖，且罐盖的边侧设置有进料口，并且罐盖的表面安装有通风板，所述连接杆设置在罐身的侧壁，且连接杆的端头处安装有连接板，并且连接板的侧面设置有第一毛刷，所述连接杆的外侧安装有混合板，所述棉布块和第二毛刷均设置在罐身的内壁。

优选的，所述固定板为半圆环状结构，且固定板的内径大于罐身的外径。

优选的，所述罐身和罐盖的表面均设置有通风板，且通风板为蜂窝状结构。

优选的，所述连接杆穿过罐身和支撑板为固定连接，且支撑板和连接杆垂直设置。

优选的，所述连接板为圆形结构，且连接板关于连接杆的中心对称设置有2块。

优选的，所述第二毛刷关于连接板的圆心为环形分布，且第二毛刷和通风板交错设置。

与现有技术相比，本实用新型的有益效果是：该锂离子电池表面灰尘清理装置，设置有第一毛刷、第二毛刷和棉布块，均可以对锂离子电池表面的灰尘进行清理，并且连接板为圆形结构，这样第一毛刷所占的面积较大，清理的更全面，通风板为蜂窝状结构，这样被清理的灰尘就能通过通风板排出，防止灰尘累积残留在电池上，并且连接杆的一端和支撑板为固定连接，且罐身在转动时，混合板就能起到对电池输送的作用，便于电池的排出，同时罐身底部设置有半圆环状结构的固定板，可以防止罐身掉落，并且罐身内部可以同时对大量电池进行清理，提升了工作效率。

附图说明

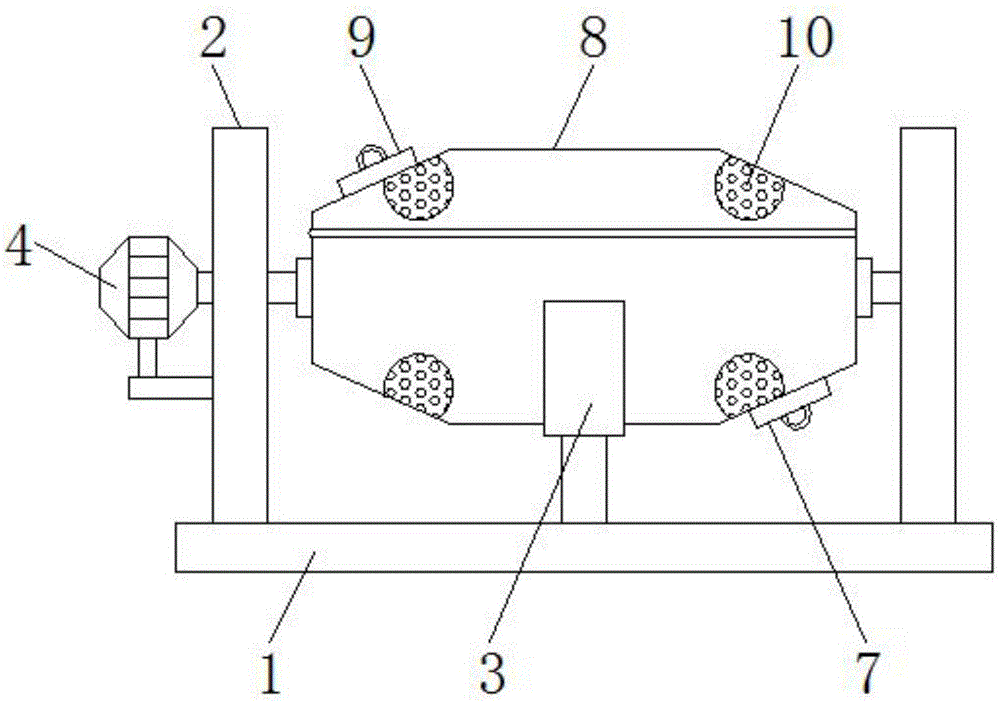

图1为本实用新型正视结构示意图；

图2为本实用新型正视剖面结构示意图；

图3为本实用新型侧视剖面结构示意图。

图中：1、底座；2、支撑板；3、固定板；4、电动机；5、连接轴；6、罐身；7、出料口；8、罐盖；9、进料口；10、通风板；11、连接杆；12、连接板；13、第一毛刷；14、混合板；15、棉布块；16、第二毛刷。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种锂离子电池表面灰尘清理装置，包括底座1、支撑板2、固定板3、电动机4、连接轴5、罐身6、出料口7、罐盖8、进料口9、通风板10、连接杆11、连接板12、第一毛刷13、混合板14、棉布块15和第二毛刷16，底座1的两端安装有支撑板2，且底座1的中间位置设置有固定板3，固定板3为半圆环状结构，且固定板3的内径大于罐身6的外径，既不会妨碍罐身6的转动，又可以防止罐身6掉落造成损坏，支撑板2的外侧安装有电动机4，且电动机4的端头处设置有连接轴5，罐身6安装在支撑板2的内侧，且罐身6的边侧设置有出料口7，罐身6和罐盖8的表面均设置有通风板10，且通风板10为蜂窝状结构，清理的灰尘会通过通风板10排出，防止累积的灰尘残留在电池表面，罐身6的上端安装有罐盖8，且罐盖8的边侧设置有进料口9，并且罐盖8的表面安装有通风板10，连接杆11设置在罐身6的侧壁，且连接杆11的端头处安装有连接板12，并且连接板12的侧面设置有第一毛刷13，连接杆11穿过罐身6和支撑板2为固定连接，且支撑板2和连接杆11垂直设置，这样罐身6在转动时，连接杆11不会跟随罐身6转动，混合板14对电池具有输送作用，便于电池从出料口7排出，连接板12为圆形结构，且连接板12关于连接杆11的中心对称设置有2块，这样第一毛刷13占用的面积较大，可以对罐身6侧面的电池进行全面清理，连接杆11的外侧安装有混合板14，棉布块15和第二毛刷16均设置在罐身6的内壁，第二毛刷16关于连接板12的圆心为环形分布，且第二毛刷16和通风板10交错设置，可以加快清灰的速度，提升工作效率。

工作原理：在使用该锂离子电池表面灰尘清理装置时，首先使用者通过进料口9将需要清理的电池放入罐身6的内部，然后电动机4通过连接轴5带动罐身6转动，这样锂离子电池就能在罐身6内转动，罐身6内部可以同时对大量电池进行同时清理，提升了工作效率，电池充分的与第一毛刷13、第二毛刷16和棉布块15接触，棉布块15具有很好的吸灰性，并且连接板12为圆形结构，这样第一毛刷13占用的面积较大，就能对电池进行全面清理，然后通风板10为蜂窝状结构，清理的灰尘就会通过通风板10排出，防止累积的灰尘残留在电池表面，同时连接杆11穿过罐身6和支撑板2为固定连接，这样罐身6在转动时，连接杆11不会跟随罐身6转动，混合板14对电池具有输送作用，便于电池从出料口7排出，罐身6底部设置有半圆环状结构的固定板3，可以防止罐身6掉落造成损坏，并且使用者还可以将罐盖8打开，对罐身6内部灰尘进行清理。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
