技术领域

本实用新型涉及锂电池生产设备技术领域，具体为一种锂电池浆料搅拌装置。

背景技术

锂电池是指电化学体系中含有锂(包括金属锂、锂合金和锂离子、锂聚合物)的电池。锂电池大致可分为两类：锂金属电池和锂离子电池。锂金属电池通常是不可充电的，且内含金属态的锂。锂离子电池不含有金属态的锂，并且是可以充电的。

在众多的生产工艺中，制浆工艺是极其重要的一环，浆料的均匀程度直接影响着电池的性能、质量和使用期限长短，而现有的普通的搅拌机一般采用叶轮进行搅拌，叶轮搅拌能力有限，且噪音较大，而且其搅拌的浆料颗粒大，容易造成搅拌不均匀，而且现有的搅拌机一般没有温度检测的功能，同时锂电池浆料制作时对其温度具有一定的要求。

实用新型内容

本实用新型的目的在于提供一种锂电池浆料搅拌装置，以解决上述背景技术中提出搅拌不均匀、噪音较大和不具有温度检测功能的问题。

为实现上述目的，本实用新型提供如下技术方案：一种锂电池浆料搅拌装置，包括搅拌桶、第一转轴、第二转轴和筛网，所述搅拌桶的左侧安装有真空泵，且搅拌桶的右侧连接有控制面板，并且搅拌桶的下端固定有出料口，所述搅拌桶的内侧设置有温度传感器，且搅拌桶的上端中间安装有壳体，并且搅拌桶的上端右侧固定有进料口，所述壳体的上端中间设置有电机，且壳体的内部安装有主齿轮和副齿轮，所述第一转轴和第二转轴连接在搅拌桶的内部上端，且第一转轴和第二转轴上设置有搅拌刀，所述筛网安装在出料口的下方，且筛网通过支撑架和搅拌桶相互连接。

优选的，所述温度传感器设置有2个，且温度传感器上下对称分布在搅拌桶的内侧壁。

优选的，所述副齿轮的数量为2个，且副齿轮对称分布在主齿轮的左右两侧。

优选的，所述第一转轴和第二转轴上等间距分布有搅拌刀，且第一转轴和第二转轴上的搅拌刀相互交错设置。

优选的，所述筛网为可拆卸结构，且筛网的开口处直径大于出料口的直径。

与现有技术相比，本实用新型的有益效果是：该锂电池浆料搅拌装置，采用齿轮带动转轴进行搅拌，齿轮带动的效果更稳定，且噪音低，同时设置有两个搅拌机构，能够大大的提高锂电池浆料的均匀度和浓度，搅拌桶内安装的2个温度传感器能够直接接触到锂电池浆料，搅拌的同时直接把浆料的温度传送到控制面板，便于工作人员对浆料的温度更好的监督，大大提高了锂电池的质量和性能，便于操作，整体结构稳定。

附图说明

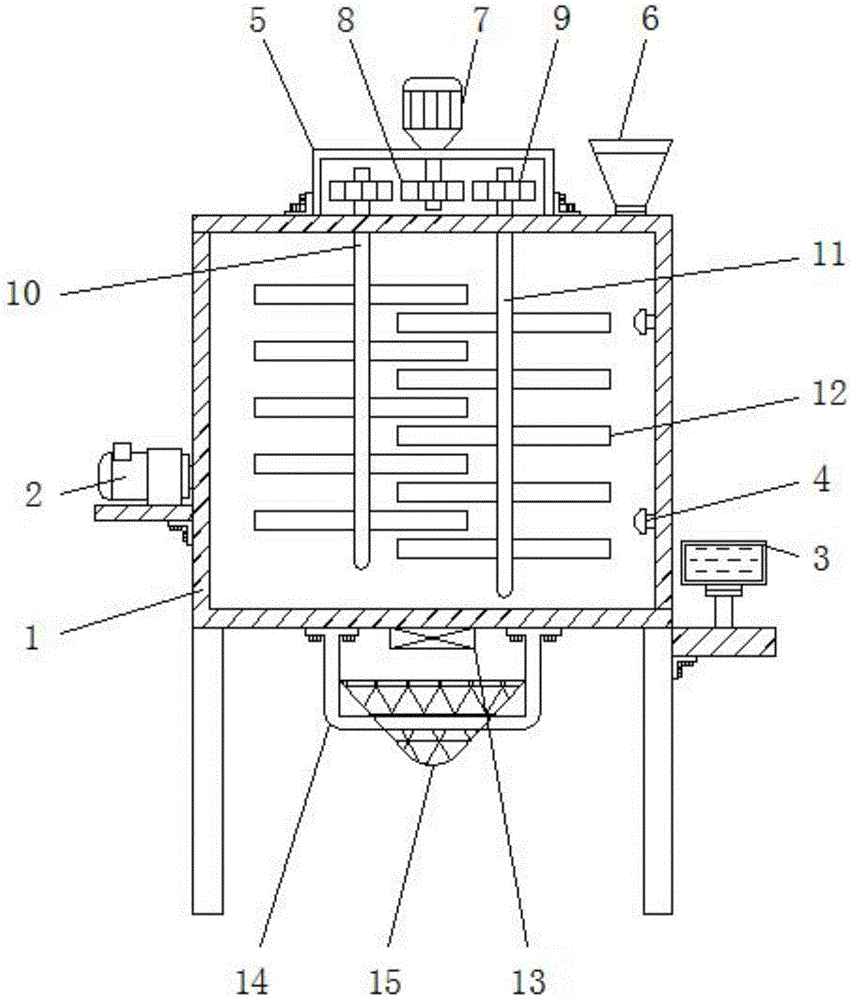

图1为本实用新型正视结构示意图；

图2为本实用新型齿轮俯视结构示意图；

图3为本实用新型筛网俯视结构示意图。

图中：1、搅拌桶；2、真空泵；3、控制面板；4、温度传感器；5、壳体；6、进料口；7、电机；8、主齿轮；9、副齿轮；10、第一转轴，11、第二转轴；12、搅拌刀；13、出料口；14、支撑架；15、筛网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种锂电池浆料搅拌装置，包括搅拌桶1、真空泵2、控制面板3、温度传感器4、壳体5、进料口6、电机7、主齿轮8、副齿轮9、第一转轴10、第二转轴11、搅拌刀12、出料口13、支撑架14和筛网15，搅拌桶1的左侧安装有真空泵2，且搅拌桶1的右侧连接有控制面板3，并且搅拌桶1的下端固定有出料口13，搅拌桶1的内侧设置有温度传感器4，温度传感器4设置有2个，且温度传感器4上下对称分布在搅拌桶1的内侧壁，能够精准的测量出锂电池浆料在搅拌桶1内的各处温度，且搅拌桶1的上端中间安装有壳体5，并且搅拌桶1的上端右侧固定有进料口6，壳体5的上端中间设置有电机7，且壳体5的内部安装有主齿轮8和副齿轮9，副齿轮9的数量为2个，且副齿轮9对称分布在主齿轮8的左右两侧，主齿轮8在电机7的带动下，继而带动主齿轮8左右两侧的副齿轮9，齿轮带动的效果更好，且噪音小，第一转轴10和第二转轴11连接在搅拌桶1的内部上端，且第一转轴10和第二转轴11上设置有搅拌刀12，第一转轴10和第二转轴11上等间距分布有搅拌刀12，且第一转轴10和第二转轴11上的搅拌刀12相互交错设置，锂电池浆料搅拌的更加均匀，且浓度相差很小，电池质量得到提升，筛网15安装在出料口13的下方，且筛网15通过支撑架14和搅拌桶1相互连接，筛网15为可拆卸结构，且筛网15的开口处直径大于出料口13的直径，防止锂电池浆料溅到外面，造成浪费和污染，且便于拆装和清洗。

工作原理：首先把锂电池浆料从进料口6倒入到搅拌桶1内部，盖上进料口6，真空泵2开始工作抽取出搅拌桶1内的空气，电机7带动主齿轮8旋转，主齿轮8带动左右两侧的副齿轮9转动，第一转轴10和第二转轴11上的搅拌刀12在副齿轮9的带动下转动，两个转轴上的搅拌刀12在转动的时候相互交错，锂电池浆料搅拌的更加均匀，且浓度相差很小，电池质量得到提升，温度传感器4监视锂电池浆料的温度，温度信息传送到控制面板3上面，通过控制面板3调节搅拌的速度，搅拌完毕之后，把浆料收集桶放在筛网15下方，锂电池浆料从出料口13出来穿过筛网15，筛网15对锂电池浆料进一步过滤，这就是该锂电池浆料搅拌装置的工作原理。

最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
