技术领域

本实用新型涉及锂电池技术领域，具体为一种锂电池的清洗烘干设备。

背景技术

锂电池是一种以锂金属或锂合金为负极材料，使用非水电解质溶液的一次电池，与可充电电池锂离子电池跟锂离子聚合物电池是不一样的。锂电池的发明者是爱迪生。由于锂金属的化学特性非常活泼，使得锂金属的加工、保存、使用，对环境要求非常高。随着二十世纪末微电子技术的发展，小型化的设备日益增多，对电源提出了很高的要求。锂电池随之进入了大规模的实用阶段。

锂电池与人类的生活密切相关，但是锂电池在生产的过程中需要进行对电池进行除尘和散热。然而现有的设备，不具有同时除尘和散热的功能，从而降低了锂电池的生产效率。针对上述问题，在原有锂电池清洗烘干设备的基础上进行创新设计。

实用新型内容

本实用新型的目的在于提供一种锂电池的清洗烘干设备，以解决上述背景技术中提出现有的设备，不具有同时除尘和散热的功能，而降低了锂电池的生产效率的问题。

为实现上述目的，本实用新型提供如下技术方案：一种锂电池的清洗烘干设备，包括装置本体、顶板和储物板，所述装置本体的内部下端开设有水槽，且水槽的右侧连接有出水管道，同时出水管道的上方安装有水阀，所述水槽的底部设置有固定块，且固定块的上方安装有排水扇，所述装置本体的内部左右两端设置有加热板，所述顶板安装在装置本体的顶部，且顶板的下表面中端设置有连接板，同时连接板的下方安置有排气扇，所述顶板的下表面左右两端均设置有套筒，且套筒的下方连接有支撑杆，所述支撑杆的外侧设置有调节栓，且支撑杆的下方连接有伸缩杆，所述储物板固定在伸缩杆的下方，且储物板的上方开设有电池放置槽，所述电池放置槽的内部左端安装有固定板，且固定板的外侧连接有伸缩块。

优选的，所述水槽的宽度大于储物板的宽度，且水槽外侧的出水管道与其构成拆卸安装结构。

优选的，所述加热板关于装置本体的轴线对称设置有2块。

优选的，所述顶板平行设置在装置本体的上方，且顶板的宽度大于装置本体的宽度。

优选的，所述支撑杆设置有2个，且其外侧均设置有调节栓。

优选的，所述储物板的上方等间距设置有电池放置槽，且电池放置槽的大小形状相同，同时电池放置槽的内部均设置有固定板和伸缩块。

与现有技术相比，本实用新型的有益效果是：该锂电池的清洗烘干设备，通过水槽对电池进行清洗，水槽底部设置了排水扇，增大了水的流动性，从而可以对电池进行快速的清洗，然后装置内部设置了2块加热板，可以对清洗后的电池进行烘干处理，同时装置的上方设置了排气扇，在烘干的同时可以进行风干，从而加快了电池烘干的效率，整体的设计加快了锂电池清洗的速度，增大了电池烘干的效率，解决了现有设备不具有同时除尘和散热的功能，从而降低了锂电池的生产效率的问题。

附图说明

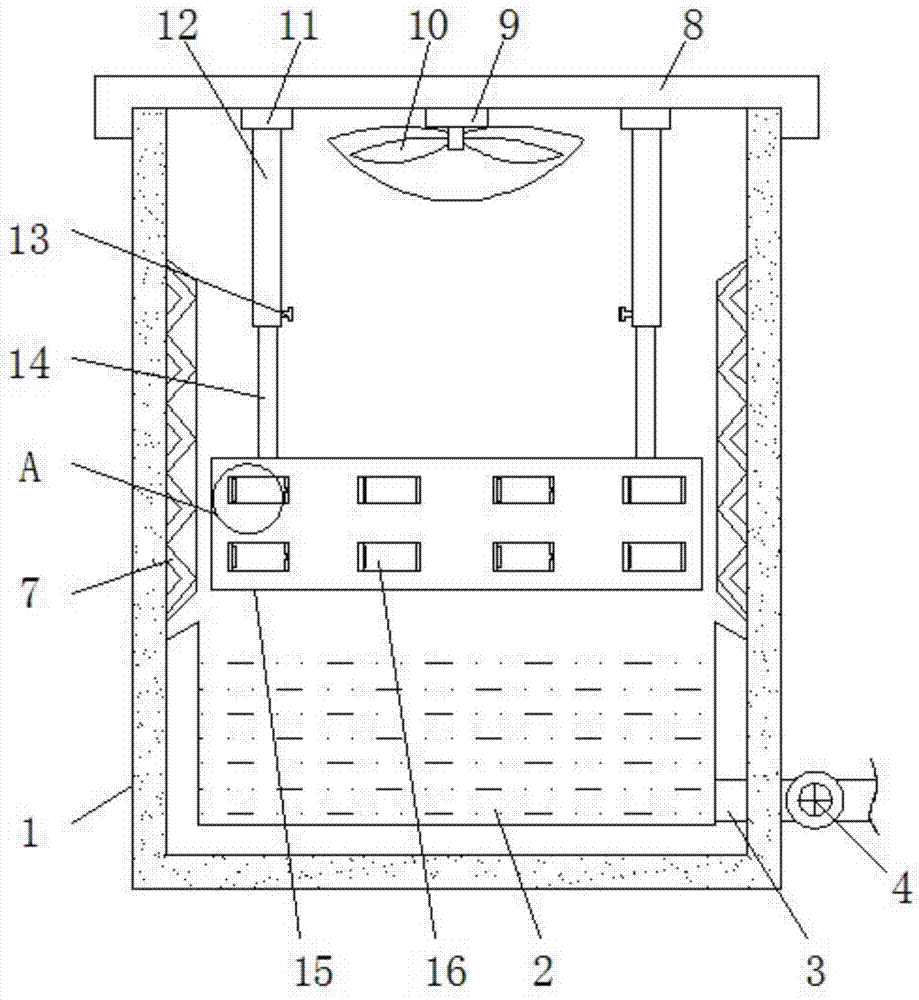

图1为本实用新型整体结构示意图；

图2为本实用新型水槽内部结构示意图；

图3为本实用新型图1中A处结构示意图。

图中：1、装置本体；2、水槽；3、出水管道；4、水阀；5、固定块；6、排水扇；7、加热板；8、顶板；9、连接板；10、排气扇；11、套筒；12、支撑杆；13、调节栓；14、伸缩杆；15、储物板；16、电池放置槽；17、固定板；18、伸缩块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种锂电池的清洗烘干设备，包括装置本体1、水槽2、出水管道3、水阀4、固定块5、排水扇6、加热板7、顶板8、连接板9、排气扇10、套筒11、支撑杆12、调节栓13、伸缩杆14、储物板15、电池放置槽16、固定板17和伸缩块18，装置本体1的内部下端开设有水槽2，且水槽2的右侧连接有出水管道3，同时出水管道3的上方安装有水阀4，水槽2的宽度大于储物板15的宽度，且水槽2外侧的出水管道3与其构成拆卸安装结构，储物板15的宽度较小便于其伸入水槽2的内部对锂电池进行清洗，水槽2的底部设置有固定块5，且固定块5的上方安装有排水扇6，装置本体1的内部左右两端设置有加热板7，加热板7关于装置本体1的轴线对称设置有2块，两块加热板7使加热更快，增大了烘干的效率，顶板8安装在装置本体1的顶部，且顶板8的下表面中端设置有连接板9，同时连接板9的下方安置有排气扇10，顶板8的下表面左右两端均设置有套筒11，且套筒11的下方连接有支撑杆12，顶板8平行设置在装置本体1的上方，且顶板8的宽度大于装置本体1的宽度，平行设置增大了装置的稳定性能，顶板8的宽度较大保证了顶板8与装置本体1连接的稳定性，支撑杆12的外侧设置有调节栓13，且支撑杆12的下方连接有伸缩杆14，支撑杆12设置有2个，且其外侧均设置有调节栓13，2个支撑杆12保证了储物板15连接的稳定性能，储物板15固定在伸缩杆14的下方，且储物板15的上方开设有电池放置槽16，电池放置槽16的内部左端安装有固定板17，且固定板17的外侧连接有伸缩块18，储物板15的上方等间距设置有电池放置槽16，且电池放置槽16的大小形状相同，同时电池放置槽16的内部均设置有固定板17和伸缩块18，可以同时进行多个锂电池进行清洗。

工作原理：首先将锂电池放入电池放置槽16的内部，由于电池放置槽16的内部设置了固定板17和伸缩块18，伸缩块18可以将锂电池进行固定，避免了锂电池在清洗时因固定不牢固落入水槽2，然后通过调节调节栓13将电池放置槽16放入水槽2对其内部的电池进行清洗，水槽2的底部设置了排水扇6，排水扇6可以在清洗的时候增加水槽2内部水的流通性，加快清洗的效率，清洗结束后，装置本体1内部左右两端设置了加热板7对其进行烘干，装置本体1的内部上端安装了排气扇10在烘干的同时对其进行吹风，加快了烘干的效率，水槽2右侧设置了出水管道3和水阀4，清洗结束后可以将废水通过打开水阀4将水通过出水管道3排出水槽2的内部，这就是该锂电池的清洗烘干设备的工作原理。

最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
