技术领域

本实用新型涉及缝纫机设备技术领域，具体为一种便于拆卸的缝纫机。

背景技术

缝纫机是用一根或多根缝纫线，在缝料上形成一种或多种线迹，使一层或多层缝料交织或缝合起来的机器，缝纫机能缝制棉、麻、丝、毛、人造纤维等织物和皮革、塑料、纸张等制品，缝出的线迹整齐美观、平整牢固，缝纫速度快、使用简便，并以之衍生出手推绣电脑刺绣等艺术形式。

现今在服装制造方面中，缝纫机的使用相对较为频繁，但是现今的缝纫机大多都是体积和重量相对较大，不方便进行移动，相要对其进行拆卸安装也是较为不方便，对于搬运或者移动的时候，均通过轮轴等方式来推动，方向等不容易掌控，各个结构直接的连接方式大多都是焊接而成，不方便进行拆装和收纳折叠移动。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于拆卸的缝纫机，解决了缝纫机不方便进行拆卸的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种便于拆卸的缝纫机，包括基座，所述基座顶部的中部开设有凹槽，所述凹槽内壁底部的两侧均贯穿连接有弹力板，所述弹力板的底部贯穿凹槽并延伸至基座底部的外侧，所述弹力板相对一侧的顶部均固定连接有机箱，所述机箱的顶部固定连接有工作台，所述基座底部两侧的正面与背面均固定连接有耳板，所述耳板的正面贯穿连接有横轴，所述横轴的背面贯穿耳板并延伸至耳板背面的外侧，所述横轴的外侧的中部套接有支柱，所述支柱外侧套接有调节箱，所述支柱的底部贯穿连接有伸缩腿，所述调节箱内壁的正面与背面均固定连接有限位筒，所述限位筒的内侧活动卡接有卡杆，所述卡杆相对的一侧贯穿限位筒并延伸至限位筒的外侧，所述卡杆相对的一侧均固定连接有封板，所述封板的右侧固定连接有侧板，所述侧板相向的一侧均固定连接有挤压杆。

优选的，所述支柱与伸缩腿正面的顶部与底部均开设有卡孔，所述卡孔内侧的直径与挤压杆的直径相等。

优选的，所述伸缩腿的顶部贯穿支柱并延伸至支柱的内腔，所述伸缩腿的底部固定连接有滚轮。

优选的，所述机箱的底部固定连接有缓冲垫，所述工作台顶部的右侧固定连接有机器。

优选的，所述卡杆的外侧套接有弹簧，所述弹簧靠近封板的一侧与卡杆的外侧固定连接，所述弹簧远离封板的一侧与限位筒的内壁固定连接。

优选的，所述封板的顶部固定连接有挡板，所述挡板的顶部贯穿调节箱并延伸至调节箱顶部的外侧。

(三)有益效果

本实用新型提供了一种便于拆卸的缝纫机，具备以下有益效果：

(1)该便于拆卸的缝纫机，通过基座、凹槽、弹力板、机箱和工作台的配合使用，使得工作台连同机器能够进基座分离和安装，从而达到方便快速的进行缝纫机拆装的目的，解决了缝纫机不方便进行拆卸和安装的问题。

(2)该便于拆卸的缝纫机，通过支柱、调节箱、伸缩腿、卡杆、挤压杆、卡孔和弹簧的配合使用，使得伸缩腿收缩或者拉伸之后能够被卡接稳固，从而达到调节缝纫机工作高度的目的，解决了缝纫机不方便进行工作高度调节的问题。

附图说明

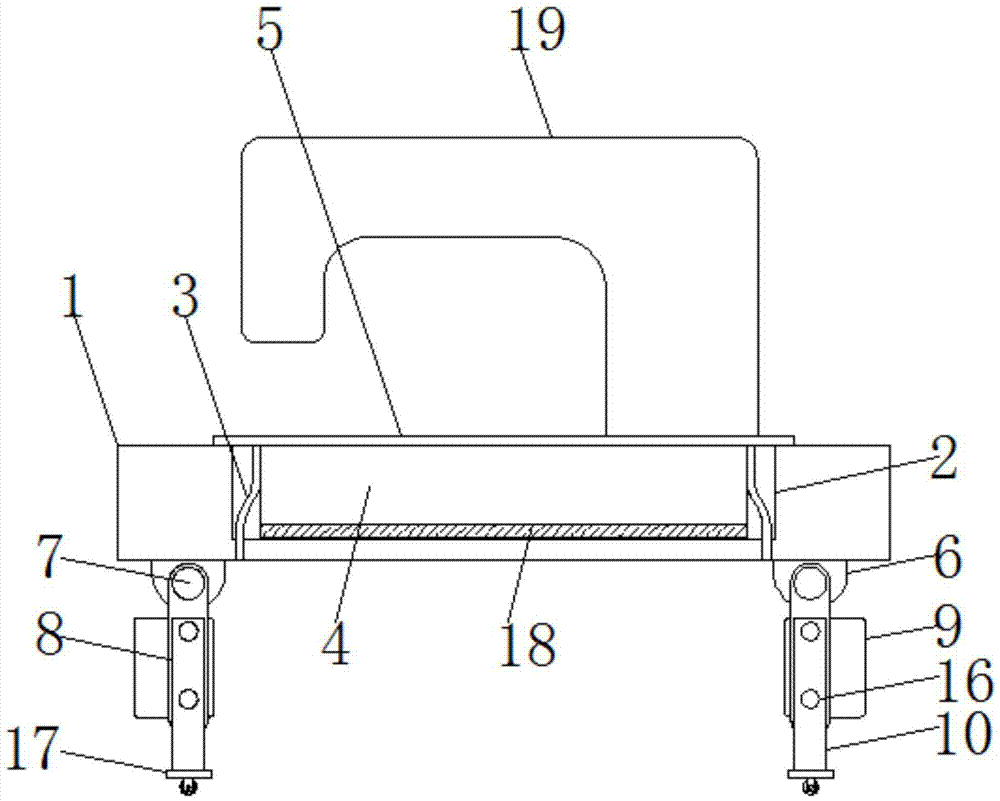

图1为本实用新型结构示意图；

图2为本实用新型调节箱侧视图。

图中：1基座、2凹槽、3弹力板、4机箱、5工作台、6耳板、7横轴、8支柱、9调节箱、10伸缩腿、11限位筒、12卡杆、13封板、14侧板、15挤压杆、16卡孔、17滚轮、18缓冲垫、19机器、20弹簧、21挡板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种便于拆卸的缝纫机，包括基座1，基座1顶部的中部开设有凹槽2，凹槽2内壁底部的两侧均贯穿连接有弹力板3，弹力板3的底部贯穿凹槽2并延伸至基座1底部的外侧，弹力板3相对一侧的顶部均固定连接有机箱4，机箱4的底部固定连接有缓冲垫18，缓冲垫18与凹槽2内壁的底部相接触，一方面防止机箱4以及基座1在使用的时候滑动，不易操作，另一方面还能起到在使用过程中缓解产生的压力造成的震动，具有一定的减震效果，工作台5顶部的右侧固定连接有机器19，机箱4的顶部固定连接有工作台5，通过基座1、凹槽2、弹力板3、机箱4和工作台5的配合使用，使得工作台5连同机器19能够进基座分离和安装，从而达到方便快速的进行缝纫机拆装的目的，解决了缝纫机不方便进行拆卸和安装的问题，基座1底部两侧的正面与背面均固定连接有耳板6，耳板6的正面贯穿连接有横轴7，横轴7的背面贯穿耳板6并延伸至耳板6背面的外侧，横轴7的外侧的中部套接有支柱8，支柱8与伸缩腿10正面的顶部与底部均开设有卡孔16，卡孔16内侧的直径与挤压杆15的直径相等，支柱8外侧套接有调节箱9，支柱8的底部贯穿连接有伸缩腿10，伸缩腿10的顶部贯穿支柱8并延伸至支柱8的内腔，伸缩腿10的底部固定连接有滚轮17，调节箱9内壁的正面与背面均固定连接有限位筒11，限位筒11的内侧活动卡接有卡杆12，卡杆12的外侧套接有弹簧20，通过支柱8、调节箱9、伸缩腿10、卡杆12、挤压杆15、卡孔16和弹簧20的配合使用，使得伸缩腿10收缩或者拉伸之后能够被卡接稳固，从而达到调节缝纫机工作高度的目的，解决了缝纫机不方便进行工作高度调节的问题，弹簧20靠近封板13的一侧与卡杆12的外侧固定连接，弹簧20远离封板13的一侧与限位筒11的内壁固定连接，卡杆12相对的一侧贯穿限位筒11并延伸至限位筒11的外侧，卡杆12相对的一侧均固定连接有封板13，封板13的顶部固定连接有挡板21，挡板21的顶部贯穿调节箱9并延伸至调节箱9顶部的外侧，封板13的右侧固定连接有侧板14，侧板14相向的一侧均固定连接有挤压杆15。

工作原理：在需要进行缝纫机拆卸或者安装的时候，直接挤压弹力板3，将弹力板3挤压与机箱4相贴合，之后将机箱4放置进行基座1顶部所开设的凹槽的内腔，将弹力板3卡接进入凹槽2内壁的底部，直至将工作台5的底部与基座1的顶部相互贴合，在安装完成后，安装工作台5之前，首先拉动支柱8，支柱8绕着两个耳板6之间的横轴7转动一定角度，之后再拉动挡板21，挡板21带动封板13移动，封板13带动卡杆12和侧板14移动，卡杆12移动带动弹簧20被拉产生形变，侧板14移动带动挤压杆15收缩远离卡孔16，此时，伸缩腿10遍可以再支柱8的内腔进行滑动伸缩。

综上所述，该便于拆卸的缝纫机，通过基座1、凹槽2、弹力板3、机箱4和工作台5的配合使用，使得工作台5连同机器19能够进基座分离和安装，从而达到方便快速的进行缝纫机拆装的目的，解决了缝纫机不方便进行拆卸和安装的问题，通过支柱8、调节箱9、伸缩腿10、卡杆12、挤压杆15、卡孔16和弹簧20的配合使用，使得伸缩腿10收缩或者拉伸之后能够被卡接稳固，从而达到调节缝纫机工作高度的目的，解决了缝纫机不方便进行工作高度调节的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
