技术领域

本实用新型涉及布料烘干技术领域，具体为一种纺织用布料染色后烘干装置。

背景技术

布料是现有产品中十分重要的原材料之一，布料在经过纺织成品后，还需要进行染色上色，才能投入下面的成产工作，布料染色时一般通过投入染料缸浸泡的形式进行染色，但染色过后需要进行烘干，现有的烘干机时常由于温度较高，有将布料点燃的安全隐患。

实用新型内容

本实用新型的目的在于提供一种纺织用布料染色后烘干装置，以解决上述背景技术中提出的现有的烘干机时常由于温度较高，有将布料点燃的安全隐患的问题。

为实现上述目的，本实用新型提供如下技术方案：一种纺织用布料染色后烘干装置，包括机体、第一风机、电热丝和第二风机，所述机体的中部贯穿有传送带，所述机体顶部的左侧安装有第一风机，所述机体顶部内壁的左侧开设有第一出风口，且第一出风口与第一风机的出气端相连通，所述第一出风口的中部安装有电热丝，所述机体顶部的中部安装有储蓄罐，且储蓄罐底部的左侧开设有收集管，且收集管的底端穿过机体内壁延伸至机体内部，所述储蓄罐顶部的右侧开设有排气管，所述储蓄罐的内部设置有换热管，所述第一风机的入气端与送气管的一端相连通，所述换热管的左端与送气管顶端的右侧相连通，所述送气管的顶端安装有过滤网，所述机体顶部的右侧安装有第二风机，所述机体顶端内壁的右侧开设有第二出风口，所述第二出风口与第二风机的出气端相连通，所述换热管的右端穿过储蓄罐内壁与第二风机的入气端相连通，所述储蓄罐底端的中部开设有通水管，且通水管的底端延伸至机体内部连通有分水管，所述通水管的中部安装有阀门。

优选的，所述换热管为铜制的螺旋管状结构。

优选的，所述过滤网的外侧设置有外螺纹，所述送气管内壁的顶端设置有内螺纹，所述送气管与过滤网通过螺纹结构相连接。

优选的，所述储蓄罐的右侧开设有排水口，且排水口的高度与收集管的顶端相等。

优选的，所述分水管的底端均匀开设有出水口，且出水口的数量为九个。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过设置有换热管，机体内部的水蒸气通过收集管进入到储蓄罐内部，水蒸气对换热管内部的空气进行加热，换热管内部的空气通过第二风机输送至第二出风口中，进入到机体内部对布料进行二次加热烘干，烘干效率高，并且采用热量回收的方式，环保性强；

2、本实用新型通过设置有分水管，水蒸气在换热管的表面凝结，滴落到储蓄罐的内部进行积蓄，当机体内部由于高温产生点燃现象时，用户旋动阀门将阀门开启，储蓄罐内部的水通过通水管流至分水管，通过分水管底部的出水口排出，对点燃的布料进行灭火，大大的提高了该装置的安全性，并且无需用户准备水源，有效的节约的水资源，实用性强。

附图说明

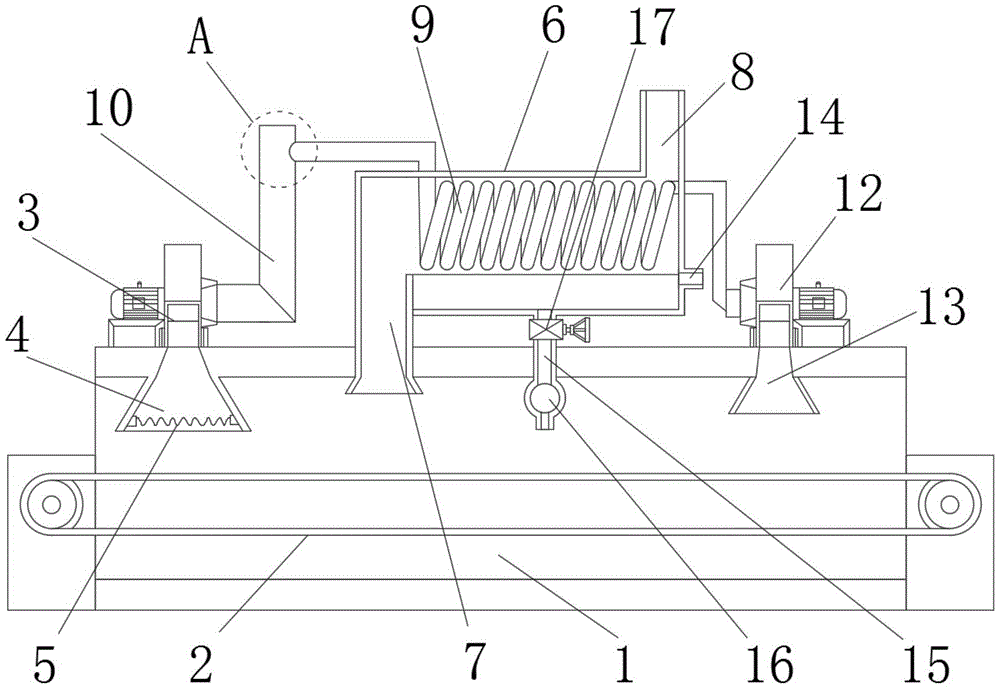

图1为本实用新型的结构正视剖面示意图；

图2为本实用新型中图1中A的结构正视剖面示意图；

图3为本实用新型中分水管的结构侧视剖面示意图。

图中：1、机体；2、传送带；3、第一风机；4、第一出风口；5、电热丝；6、储蓄罐；7、收集管；8、排气管；9、换热管；10、送气管；11、过滤网；12、第二风机；13、第二出风口；14、排水口；15、通水管；16、分水管；17、阀门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种实施例：

一种纺织用布料染色后烘干装置，包括机体1、第一风机3、电热丝5和第二风机12，机体1的中部贯穿有传送带2，机体1顶部的左侧安装有第一风机3，机体1顶部内壁的左侧开设有第一出风口4，且第一出风口4与第一风机3的出气端相连通，第一出风口4的中部安装有电热丝5，机体1顶部的中部安装有储蓄罐6，且储蓄罐6底部的左侧开设有收集管7，且收集管7的底端穿过机体1内壁延伸至机体1内部，储蓄罐6顶部的右侧开设有排气管8，储蓄罐6的内部设置有换热管9，第一风机3的入气端与送气管10的一端相连通，换热管9的左端与送气管10顶端的右侧相连通，换热管9为铜制的螺旋管状结构，提高气流在换热管9内部的流动时间，增加了换热的程度，送气管10的顶端安装有过滤网11，过滤网11的外侧设置有外螺纹，送气管10内壁的顶端设置有内螺纹，送气管10与过滤网11通过螺纹结构相连接，过滤网11对空气进行过滤，将空气中的杂质进行截留，并且用户可通过螺纹结构将过滤网11选下，从而对过滤网11进行清洗；

机体1顶部的右侧安装有第二风机12，机体1顶端内壁的右侧开设有第二出风口13，第二出风口13与第二风机12的出气端相连通，换热管9的右端穿过储蓄罐6内壁与第二风机12的入气端相连通，储蓄罐6的右侧开设有排水口14，且排水口14的高度与收集管7的顶端相等，放置储蓄罐6内部储存的水从收集管7内部流出，储蓄罐6底端的中部开设有通水管15，且通水管15的底端延伸至机体1内部连通有分水管16，通水管15的中部安装有阀门17，分水管16的底端均匀开设有出水口，且出水口的数量为九个，水蒸气在换热管9的表面凝结，滴落到储蓄罐6的内部进行积蓄，当机体1内部由于高温产生点燃现象时，用户旋动阀门17将阀门17开启，储蓄罐6内部的水通过通水管15流至分水管16，通过分水管16底部的出水口排出，对点燃的布料进行灭火。

工作原理：用户将该装置外接电源，为整个装置提供电能，装置启动后用户将布料放置到传送带2顶部，传送带2将布料向右传送，第一风机3将气流输送至第一出风口4，电热丝5对气流进行加热，然后气流吹送至布料表面进行烘干，布料烘干的过程中，布料中的水分蒸发形成水蒸气，机体1内部的水蒸气通过收集管7进入到储蓄罐6内部，水蒸气对换热管9内部的空气进行加热，换热管9内部的空气通过第二风机12输送至第二出风口13中，进入到机体1内部对布料进行二次加热烘干。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
