技术领域

本实用新型涉及布料生产技术领域，具体涉及了一种印染纺织用烘干专用架。

背景技术

中国是世界上最大的纺织品服装生产和出口国，纺织业在中国是一个劳动密集程度高和对外依存度较大的产业。印染又称之为染整，是纺织业较为常用的一种生产方法，随着染色工艺技术的不断提高和发展，我国古代染出的纺织品颜色也不断地丰富。

在印染纺织生产过程中，需要对湿润的布料进行烘干，传统的烘干方式是直接将布料搭放在烘干支架上，然后在烘干支架附近放置多个烘干风机，通过热风将布料吹干，由于需要设置多个烘干风机，因此这种烘干方式对电量的损耗较大，且多个烘干风机同时工作，产生的噪音也相对较大，且热风不能够均匀的吹向布料表面，这种烘干方式容易导致热量的浪费，烘干效率低，因此需要设置一种印染纺织用烘干专用架。

实用新型内容

针对现有技术的不足，本实用新型提供一种印染纺织用烘干专用架，具备烘干效率高、节约资源等优点，解决了传统烘干效率低的问题。

本实用新型的印染纺织用烘干专用架，包括底板和固定板，所述底板顶部且靠近左侧的中央位置处固定连接有第一支撑杆，所述底板顶部且靠近右侧的中央位置处固定连接有第二支撑杆，所述第一支撑杆与第二支撑杆之间固定连接有固定板，所述固定板的内部为空心结构，所述固定板的正面、背面以及顶部都均匀开设透气孔，所述第一支撑杆顶部的中央开设有插孔，所述第二支撑杆顶部的中央开设有通气槽，所述固定板左右两侧且靠近顶部的位置处均固定连接有连接杆，两个所述连接杆分别插接于插孔以及通气槽内。

本实用新型的印染纺织用烘干专用架，其中连接杆的正面为“┌”形结构，所述固定板右侧的连接杆内部开设有通孔，所述通孔的两端分别与固定板的内部以及通气槽相连通，该结构设置，使得固定板能够与通气槽相连通。

本实用新型的印染纺织用烘干专用架，其中第二支撑杆右侧且靠近底部的位置处固定连接有通风管，所述通风管的一端与通气槽相连通，所述通风管的另一端与烘干风机的出风口相连通，该结构设置，使的烘干风机吹出的热风能够均匀的吹向布匹表面。

本实用新型的印染纺织用烘干专用架，其中第一支撑杆和第二支撑杆的底部均固定连接有连接板，所述连接板的顶部开设有四个螺纹孔，所述连接板通过螺栓与底板相固定连接，该结构设置，便于工作人员对第一支撑杆和第二支撑杆进行拆卸和安装，便于工作人员携带该装置。

本实用新型的印染纺织用烘干专用架，其中固定板的正面和背面均固定连接有第一隔离框架，所述第一隔离框架的俯视面为“П”形结构，所述第一隔离框架与固定板之间留有间隙，该结构设置，避免布匹将固定板正面和背面的透气孔堵塞，提高了烘干效率。

本实用新型的印染纺织用烘干专用架，其中固定板的顶部固定连接有第二隔离框架，所述第二隔离框架的右视面为“П”形结构，所述第二隔离框架和第一隔离框架的表面均开设有网孔，该结构设置，避免布匹将固定板顶部的透气孔堵塞，提高了烘干效率。

本实用新型的印染纺织用烘干专用架，其中固定板的内壁固定连接有保温棉，所述透气孔贯穿保温棉，该结构设置，降低了热风中热量流失的速度，进一步提高了烘干效率。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过在固定板表面均匀设置的透气孔以及右侧设置的连接杆，配合第二支撑杆上设置的通气槽、通风管，使得烘干风机吹出的热风能够均匀的从透气孔中吹出，进而对挂在固定板上的布匹进行烘干，该装置代替了传统烘干支架对布匹的烘干方式，只需要一个烘干风机即可对布匹各个面进行烘干，提高了烘干风机的利用效率，有效的降低了生产成本，同时降低了噪音、提高了烘干效率。

2、本实用新型通过在固定板正面和背面设置的第一隔离框架，配合固定板顶部设置的第二隔离框架，避免了布匹挂在固定板上时将透气孔挡住，通过在第一隔离框架和第二隔离框架上设置的网孔，使得透气孔吹出的热风能够均匀的吹向布匹表面，提高了风干效率，通过在固定板左右两侧设置的连接杆，配合第一支撑杆上设置的插孔以及第二支撑杆上设置的通气槽，便于工作人员对固定板进行拆卸和安装。

附图说明

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

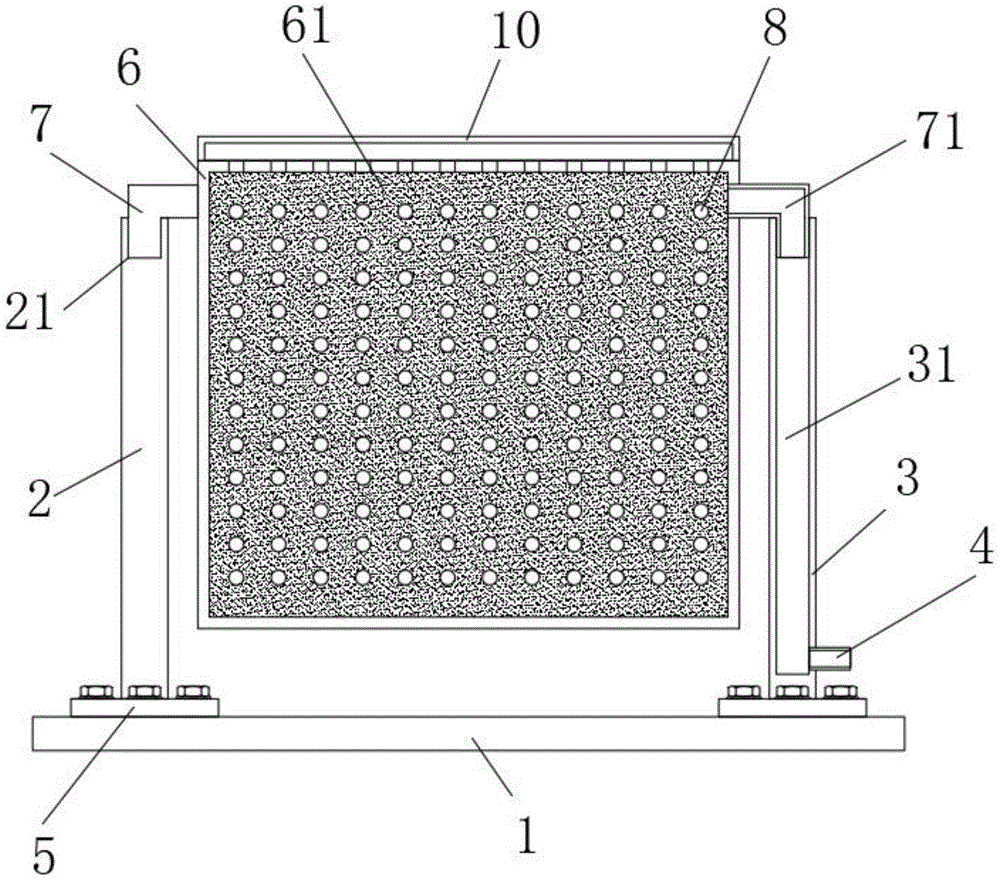

图1为本实用新型整体正视剖面结构示意图；

图2为本实用新型固定板立体结构示意图；

图3为本实用新型固定板右视结构示意图。

图中：1、底板；2、第一支撑杆；21、插孔；3、第二支撑杆；31、通气槽；4、通风管；5、连接板；6、固定板；61、保温棉；7、连接杆；71、通孔；8、透气孔；9、第一隔离框架；91、网孔；10、第二隔离框架。

具体实施方式

以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。

另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

请参阅图1-3，本实用新型的印染纺织用烘干专用架，包括底板1和固定板6，底板1顶部且靠近左侧的中央位置处固定连接有第一支撑杆2，底板1顶部且靠近右侧的中央位置处固定连接有第二支撑杆3，第一支撑杆2与第二支撑杆3之间固定连接有固定板6，固定板6的内部为空心结构，固定板6的正面、背面以及顶部都均匀开设透气孔8，第一支撑杆2顶部的中央开设有插孔21，第二支撑杆3顶部的中央开设有通气槽31，固定板6左右两侧且靠近顶部的位置处均固定连接有连接杆7，两个连接杆7分别插接于插孔21以及通气槽31内。

连接杆7的正面为“┌”形结构，固定板6右侧的连接杆7内部开设有通孔71，通孔71的两端分别与固定板6的内部以及通气槽31相连通，该结构设置，使得固定板6能够与通气槽31相连通。

第二支撑杆3右侧且靠近底部的位置处固定连接有通风管4，通风管4的一端与通气槽31相连通，通风管4的另一端与烘干风机的出风口相连通，该结构设置，使的烘干风机吹出的热风能够均匀的吹向布匹表面。

第一支撑杆2和第二支撑杆3的底部均固定连接有连接板5，连接板5的顶部开设有四个螺纹孔，连接板5通过螺栓与底板1相固定连接，该结构设置，便于工作人员对第一支撑杆2和第二支撑杆3进行拆卸和安装，便于工作人员携带该装置。

固定板6的正面和背面均固定连接有第一隔离框架9，第一隔离框架9的俯视面为“П”形结构，第一隔离框架9与固定板6之间留有间隙，该结构设置，避免布匹将固定板6正面和背面的透气孔8堵塞，提高了烘干效率。

固定板6的顶部固定连接有第二隔离框架10，第二隔离框架10的右视面为“П”形结构，第二隔离框架10和第一隔离框架9的表面均开设有网孔91，该结构设置，避免布匹将固定板6顶部的透气孔8堵塞，提高了烘干效率。

固定板6的内壁固定连接有保温棉61，透气孔8贯穿保温棉61，该结构设置，降低了热风中热量流失的速度，进一步提高了烘干效率。

在使用本实用新型时，工作人员首先将第一支撑杆2和第二支撑杆3上的连接板5通过螺栓与底板1相固定连接，之后将固定板6上左右两侧的连接杆7分别插入第一支撑杆2上的插孔21以及第二支撑杆3顶部的通气槽31中，之后在连接杆7与通气槽31的连接处套上密封垫圈，保证通气槽31与连接杆7之间的密封性，之后工作人员将布匹挂在固定板6上，使得布匹的表面与第一隔离框架9和第二隔离框架10相贴合，最后工作人员打开烘干风机，对布匹进行烘干，烘干风机吹出的热风依次通过通风管4、通气槽31、通孔71进入到固定板6的内部，在由透气孔8吹向布匹表面。

以上所述仅为本实用新型的实施方式而已，并不用于限制本实用新型。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
