技术领域

本实用新型涉及一种家用家具，具体是一种家庭用便捷拆卸的窗帘收缩装置。

背景技术

目前在人们生活日益丰富的过程中，人们对于生活的追求也变得多姿多彩，但是人们往往会忽略掉生活中一些简单的细节问题，据了解在大多家庭中必然是会用到窗帘这种日常可以经常见到的东西，可是人们却常常忽略掉，因此本实用新型设置有一款家庭用的便捷窗帘固定装置，该装置便于使用者收放窗帘以及对于窗帘的拆卸和清洗，因此本实用新型解决大多数家庭中窗帘脏乱的情况。

实用新型内容

针对上述现有技术的不足，本实用新型要解决的技术问题是提供一种家具领域的家庭用便捷拆卸的窗帘收缩装置。

为解决上述技术问题，本实用新型提供了如下技术方案：

一种家庭用便捷拆卸的窗帘收缩装置，包括支撑主板；所述支撑主板中间内部竖直固接有固定板；所述固定板中间水平穿过水平转动杆且水平转动杆水平穿插在支撑主板中；所述水平转动杆中间水平套接有若干个滚轮；所述滚轮左右两端水平固接有两个滑杆且两个滑杆插接在水平转动杆中；所述两个滑杆竖直固接有连接带且连接带竖直穿过支撑主板；所述若干连接带下端水平固接有窗帘；所述左右两端的滑杆下端竖直固接有两个辅助杆且两个辅助杆下端竖直穿过支撑主板；所述水平转动杆右端表面固定套接有滚动块；所述支撑主板左端水平设置有水平槽；所述水平槽中水平穿过第一螺纹杆；所述第一螺纹杆左端头竖直固接有第一橡胶块且第一橡胶块无缝接触在水平槽内壁上；所述水平槽左端头水平固接有漏斗状的第一橡胶套；所述水平槽中间竖直固接有竖直槽；所述竖直槽中竖直穿过第二螺纹杆且第一螺纹杆通过螺纹咬合在第一螺纹杆上；所述第二螺纹杆上端头水平固接有第二橡胶块且第二橡胶块无缝接触在竖直槽内壁上；所述第二螺纹杆上端头水平固接有螺纹块且螺纹块通过咬合螺纹连接在竖直槽内壁上；所述竖直槽上端头竖直固接第二橡胶套。

作为本实用新型进一步的改进方案：所述两个辅助杆为铁链制成且两个辅助杆连接在窗帘左右两端。

作为本实用新型再进一步的改进方案：所述滚动块表面竖直套接有传送皮带且传送皮带竖直穿过支撑主板。

作为本实用新型再进一步的改进方案：所述第二螺纹杆下端头水平固接有转动块。

作为本实用新型再进一步的改进方案：所述上述支撑主板左右两端装置对称设置两组。

与现有技术相比，本实用新型的有益效果是：

本实用新型的固定板便于竖直固接在支撑主板中间；水平转动杆通过固定板稳定在支撑主板中旋转；滚轮便于在水平转动杆中左右滚动；滑杆便于稳定滚轮在水平转动杆左右滚动；连接带便于通过滑杆在水平转动杆中左右移动；窗帘便于通过连接带左右收缩；辅助杆便于通过滑杆在水平转动杆下端左右移动；辅助杆便于保持窗帘保持竖直；滚动块便于带动水平转动杆旋转；当传送皮带旋转时，传送皮带便于带动滚动块旋转；第一螺纹杆便于在水平槽中旋转；第一螺纹杆便于带动第一橡胶块在水平槽左右移动；第一橡胶套便于吸附在墙面上，当第一橡胶块向右端移动时，第一橡胶块便于抽空第一橡胶套便于吸紧墙面；当第二螺纹杆旋转时，第二螺纹杆便于带动第一螺纹杆左右移动且第一螺纹杆便于在竖直槽中上下移动；转动块便于带动第二螺纹杆旋转；第二螺纹杆便于带动第二橡胶块上下移动；螺纹块便于带动第二螺纹杆在竖直槽中上下移动；第二橡胶套便于吸附在墙面上，当第二橡胶块向下移动时，便于抽空第二橡胶套中空气且第二橡胶套吸紧墙壁；所述上述支撑主板左右两端装置对称设置两组，便于配合固定整个装置。

附图说明

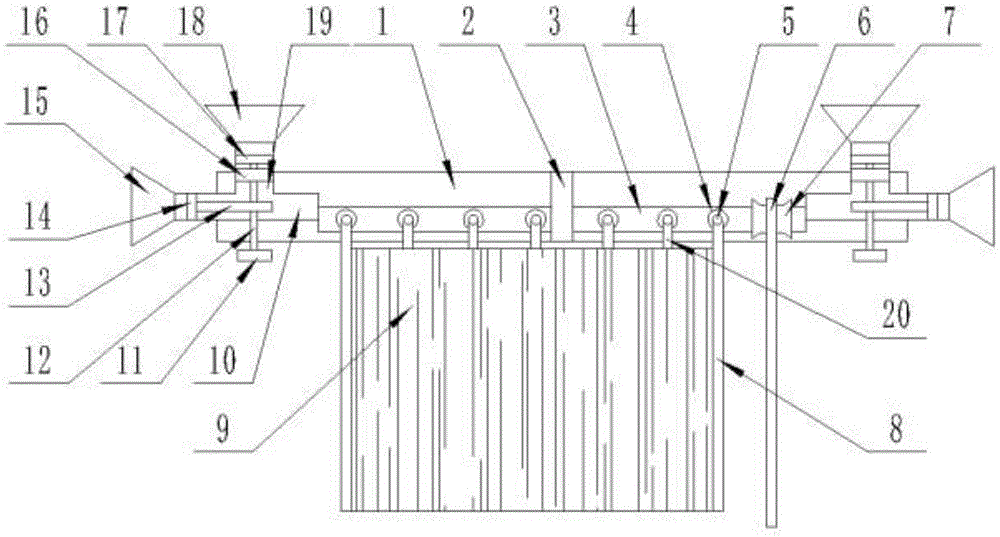

图1为家庭用便捷拆卸的窗帘收缩装置的结构示意图；

图2为家庭用便捷拆卸的窗帘收缩装置中水平转动杆的侧视结构示意图；

图3为家庭用便捷拆卸的窗帘收缩装置中传送皮带的侧视结构示意图；

图中：1-支撑主板、2-固定板、3-水平转动杆、4-滚轮、5-滑杆、6-传送皮带、7-滚动块、8-辅助杆、9-窗帘、10-水平槽、11-转动块、12-第二螺纹杆、13-第一螺纹杆、14-第一橡胶块、15-第一橡胶套、16-螺纹块、17-第二橡胶块、18-第二橡胶套、19-竖直槽、20-连接带。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本专利中的具体含义。

请参阅图1-3，本实施例提供了一种家庭用便捷拆卸的窗帘收缩装置，包括支撑主板1；所述支撑主板1中间内部竖直固接有固定板2，固定板2便于竖直固接在支撑转1正中间；所述固定板2中间水平穿过水平转动杆3且水平转动杆3水平穿插在支撑主板1中，水平转动杆3通过固定板2稳定在支撑主板1中旋转；所述水平转动杆3中间水平套接有若干个滚轮4，滚轮4便于在水平转动杆3中左右滚动；所述滚轮4左右两端水平固接有两个滑杆5且两个滑杆5插接在水平转动杆3中，滑杆5便于稳定滚轮4在水平转动杆3左右滚动；所述两个滑杆5竖直固接有连接带20且连接带20竖直穿过支撑主板1，连接带20便于通过滑杆5在水平转动杆3中左右移动；所述若干连接带20下端水平固接有窗帘9，窗帘9便于通过连接带20左右收缩；所述左右两端的滑杆5下端竖直固接有两个辅助杆8且两个辅助杆8下端竖直穿过支撑主板1，辅助杆8便于通过滑杆5在水平转动杆3下端左右移动；所述两个辅助杆8为铁链制成且两个辅助杆8连接在窗帘9左右两端，辅助杆8便于保持窗帘9保持竖直；所述水平转动杆3右端表面固定套接有滚动块7，滚动块7便于带动水平转动杆3旋转；所述滚动块7表面竖直套接有传送皮带6且传送皮带6竖直穿过支撑主板1，当传送皮带6旋转时，传送皮带6便于带动滚动块7旋转；所述支撑主板1左端水平设置有水平槽10；所述水平槽10中水平穿过第一螺纹杆13，第一螺纹杆13便于在水平槽10中旋转；所述第一螺纹杆13左端头竖直固接有第一橡胶块14且第一橡胶块14无缝接触在水平槽10内壁上，第一螺纹杆13便于带动第一橡胶块14在水平槽10左右移动；所述水平槽10左端头水平固接有漏斗状的第一橡胶套15，第一橡胶套15便于吸附在墙面上，当第一橡胶块14向右端移动时，第一橡胶块14便于抽空第一橡胶套15，便于吸紧墙面；所述水平槽10中间竖直固接有竖直槽19；所述竖直槽19中竖直穿过第二螺纹杆12且第一螺纹杆12通过螺纹咬合在第一螺纹杆13上，当第二螺纹杆12旋转时，第二螺纹杆12便于带动第一螺纹杆13左右移动且第一螺纹杆13便于在竖直槽19中上下移动；所述第二螺纹杆12下端头水平固接有转动块11，转动块11便于带动第二螺纹杆12旋转；所述第二螺纹杆12上端头水平固接有第二橡胶块17且第二橡胶块17无缝接触在竖直槽19内壁上，第二螺纹杆12便于带动第二橡胶块17上下移动；所述第二螺纹杆12上端头水平固接有螺纹块16且螺纹块16通过咬合螺纹连接在竖直槽19内壁上，螺纹块16便于带动第二螺纹杆12在竖直槽19中上下移动；所述竖直槽19上端头竖直固接第二橡胶套18，第二橡胶套18便于吸附在墙面上，当第二橡胶块17向下移动时，便于抽空第二橡胶套18中空气且第二橡胶套18吸紧墙壁；所述上述支撑主板1左右两端装置对称设置两组，便于配合固定整个装置。

具体使用方式：首先使用者将整个装放置到飘窗下端，然后将第一橡胶套15和第二橡胶套18对准飘窗上方墙壁和两侧墙壁，转动第二螺纹杆12，第二螺纹杆12便于带动螺纹块16向下移动，螺纹块16带动第二橡胶块17向下移动便于抽空第二橡胶套18中空气且吸紧上方墙壁，然后第二螺纹杆12带动第一螺纹杆13向右移动时，第一螺纹杆13带动第一橡胶块14向右端移动，第一橡胶块14便于抽空第一橡胶套15中空气且第一橡胶套15便于吸紧墙壁，然后使用者通过滚轮4带动窗帘9左右移动，然后传送带动6便于通过滚动块7带动窗帘9上下收缩。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
