技术领域

本实用新型涉及插座技术领域，具体来说，涉及一种插座电线连接结构。

背景技术

插座，又称电源插座、开关插座，插座是指有一个或一个以上电路接线可插入的座，通过它可插入各种接线，

这样便于与其他电路接通，通过线路与铜件之间的连接与断开，来达到最终达到该部分电路的接通与断开，

在现有技术中，插座内部电线连接均采用螺母和铁块结构连接，裸露的导线头，在安装和使用过程中存在一定的安全隐患，因此，急需一种插座电线连接结构。

实用新型内容

(一)技术问题

综上所述，本实用新型是一种插座电线连接结构，以解决上述在现有技术中，插座内部电线连接均采用螺母和铁块结构连接，裸露的导线头，在安装和使用过程中存在一定的安全隐患的问题。

(二)技术方案

本实用新型提供了一种插座电线连接结构,包括：导电块、外壳、转动槽、夹紧块、夹紧筒、转动环、安装槽、外壳二和限位环,所述导电块外壁固定连接设有外壳，所述导电块两端顶端和底端均固定连接设有夹紧块，所述夹紧块外壁活动连接设有夹紧筒，所述外壳两端表面均固定连接设有转动槽，所述夹紧筒一端固定连接设有转动环，所述夹紧筒另每次固定连接设有安装槽，所述安装槽内活动连接设有外壳二，所述外壳内壁固定连接设有限位环。

优选的，所述夹紧块为弹性的倾斜圆弧面结构，且夹紧块外壁设有螺纹，与夹紧筒内壁螺纹啮合。

优选的，所述转动槽内壁设有螺纹，与转动环外壁螺纹啮合，且转动环截面呈L形结构。

优选的，所述限位环内壁外侧为倾斜面，且另一端刚好支撑到夹紧块的顶端。

优选的，所述外壳二外壁设有螺纹，且螺纹与安装槽内壁一侧螺纹啮合，外壳二截面呈L形结构。

(三)有益效果

1、本实用新型通过设置导电块、夹紧块和夹紧筒，使插座电线连接结构在对电线安装时，可将电线导线头全部隐藏在插座电线连接结构内部，使导电部分全部置于插座电线连接结构内部，使插座电线连接结构的安全性能提升，避免触电和短路。

2、本实用优点在于通过设置限位环，使插座电线连接结构在对电线安装时电线更容易插入。

附图说明

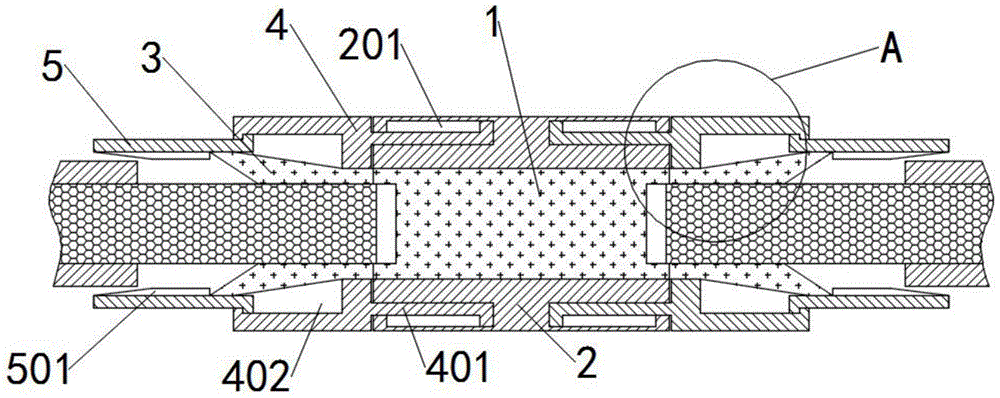

图1是本实用新型的整体结构剖面示意图。

图2是本实用新型的图1A处结构示意图。

图3是本实用新型的侧面示意图。

在图1至图3，部件名称或线条与附图编号的对应关系为：

导电块-1，外壳-2，转动槽-201，夹紧块-3，夹紧筒-4，转动环-401，安装槽-402，外壳二-5，限位环-501。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

实施例：

请参阅图1-3，本实用新型一种插座电线连接结构,包括：导电块1、外壳2、转动槽201、夹紧块3、夹紧筒4、转动环401、安装槽402、外壳二5和限位环501,导电块1外壁固定连接设有外壳2，导电块1两端顶端和底端均固定连接设有夹紧块3，夹紧块3外壁活动连接设有夹紧筒4，外壳2两端表面均固定连接设有转动槽201，夹紧筒4一端固定连接设有转动环401，夹紧筒4另每次固定连接设有安装槽402，安装槽402内活动连接设有外壳二5，外壳2内壁固定连接设有限位环501。

其中，夹紧块3为弹性的倾斜圆弧面结构，且夹紧块3外壁设有螺纹，与夹紧筒4内壁螺纹啮合，当对电线进线连接时，电线出入到夹紧块3内部，转动夹紧筒4，使夹紧筒4内壁螺纹啮合夹紧块3外壁螺纹，夹紧筒4挤压夹紧块3，使夹紧块3夹紧电线。

其中，转动槽201内壁设有螺纹，与转动环401外壁螺纹啮合，且转动环401截面呈L形结构，使传动环401可以在转动槽201内转动左右运动，L形结构，使的转动环401不会从转动槽201内脱落下来。

其中，限位环501内壁外侧为倾斜面，且另一端刚好支撑到夹紧块3的顶端，使电线插入时，限位环501的倾斜面辅助电线插入夹紧块3的内部，同时使夹紧块3始终处于外壳二5的内部。

其中，外壳二5外壁设有螺纹，且螺纹与安装槽402内壁一侧螺纹啮合，外壳二5截面呈L形结构，使夹紧筒4转动，使安装槽402在外壳二5的外壁左右运动，L形结构，使外壳二5不会从安装槽402内脱落下来。

工作原理：当进行插座电线连接时，先将电线顶端剥除小段导线，在将导线插入插座电线连接结构；

在通过转动夹紧筒4，夹紧筒4网左运动，使夹紧筒4内壁螺纹啮合夹紧块3外壁螺纹，夹紧筒4挤压夹紧块3，使夹紧块3夹紧电线；同时传动环401在转动槽201内转动，传动环401在转动槽201内部往左运动，安装槽402在外壳二5的外壁转动，安装槽402在外壳二5的外壁往左运动，使连接处的接头全部置于插座电线连接结构，使插入的安全性能提升。
