技术领域

本实用新型涉及办公文具技术领域，尤其涉及一种新型文具盒。

背景技术

文具盒是学生用于存放笔、尺子和橡皮等文具的容器，为学生所使用的文具提供了统一存放空间，便于学生整理文具，规划文具管理。但当文具盒内的文具用品种类较多，如铅笔、橡皮等易产生杂屑的文具存放于文具盒内时，会在文具盒内产生杂屑，一方面会影响文具盒内的洁净程度，降低用户体验；另一方面也会影响其他文具的使用，如杂屑贴附于文具表面，影响其他文具的正常使用。因此，如何提供一种可保持其内部洁净且便于杂屑收集的文具盒是本领域技术人员亟待解决的技术问题。

实用新型内容

有鉴于此，本实用新型所要解决的技术问题是如何提供一种可保持其内部洁净且便于杂屑收集的文具盒，进而保证文具盒内的洁净程度，提高用户体验。

为实现上述目的，本实用新型提供一种新型文具盒，包括盒体和设置在所述盒体内的滤板组件，其中，所述盒体包括通过转轴所铰接相连的第一仓体和第二仓体，由所述第一仓体和所述第二仓体共同围设形成容纳空间，所述转轴固定设置于所述第一仓体或所述第二仓体的侧边，所述滤板组件包括第一隔板和第二隔板，所述第一隔板和所述第二隔板上均设置有筛孔，所述第一隔板固定设置于所述第一仓体内，所述第一隔板将所述第一仓体划分为容纳腔和收集腔，所述第二隔板与所述第一隔板的边沿所铰接相连，所述第二隔板可绕所第一隔板的边沿所转动，所述第一隔板的边沿垂直于所述第一仓体的侧边，所述第二仓体内设置凸台，当所述第一仓体与所述第二仓体扣合相接时，所述第二隔板的表面可抵接于所述凸台上。

进一步地，所述第一仓体和所述第二仓体的侧边分别铰接连接有转板，其中，所述转板与所述第一仓体或所述第二仓体相铰接连接的侧边位于所述转轴的相对侧。

进一步地，所述转板的端部开设缺口。

进一步地，所述第二隔板可转向于所述容纳腔内。

进一步地，当所述第一隔板与所述第二隔板的表面相平时，所述第二隔板可抵接于所述凸台。

进一步地，所述凸台沿朝向于所述第一仓体的方向凸出设置于所述第二仓体的内壁面。

与相关技术相比，本实用新型提供一种新型文具盒，包括盒体和设置在盒体内的滤板组件，其中，盒体包括通过转轴所铰接相连的第一仓体和第二仓体，板组件包括第一隔板和第二隔板，第一隔板和第二隔板上均设置有筛孔，第一隔板固定设置于第一仓体内，第一隔板将第一仓体划分为容纳腔和收集腔，第二隔板与第一隔板的边沿所铰接相连，第二隔板可绕所第一隔板的边沿所转动，第一隔板的边沿垂直于第一仓体的侧边，第二仓体内设置凸台，当第一仓体与第二仓体扣合相接时，第二隔板的表面可抵接于凸台上，通过所设置的第一隔板和第二隔板可实现对容纳腔内杂屑过滤筛除，进而使得过滤出杂屑存储于收集腔内，进而保证容纳腔内的洁净，防止杂屑堆积或贴附于文具的表面，当盒体内文具较多或较长时，第二隔板可转动至容纳腔内并与第一隔板相贴合，由第一隔板完成对杂屑的过滤筛除，由此为第二仓体的存储提供更大容腔，提高盒体的储物能力，同时满足用户对文具盒内洁净和储物能力的需求。

附图说明

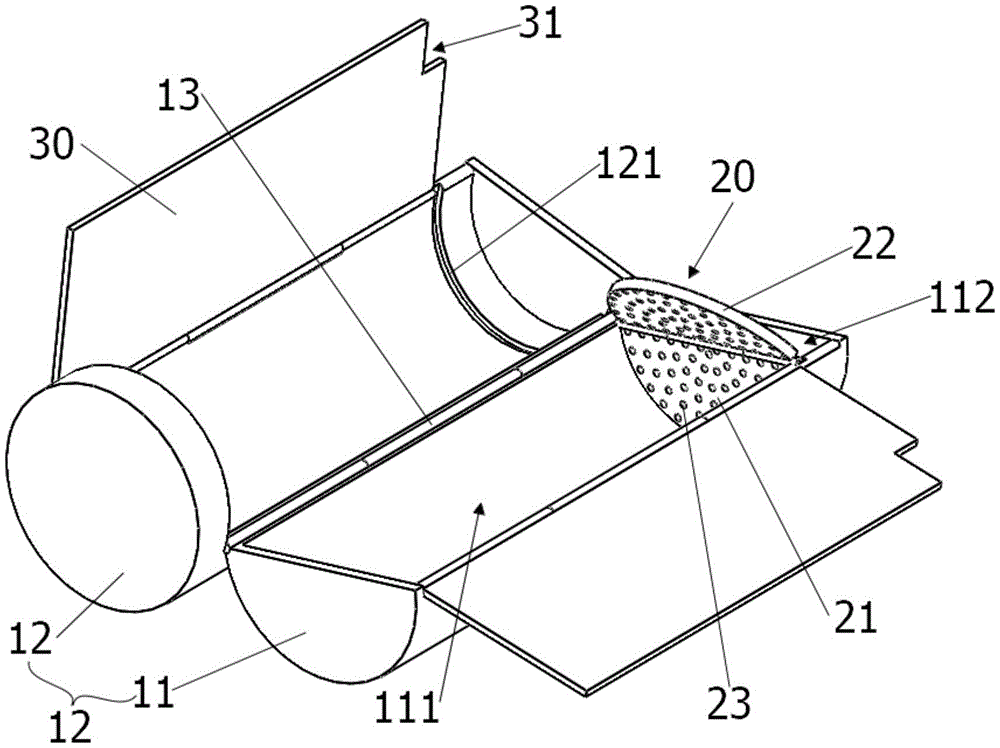

图1为本实用新型实施例中新型文具盒的结构示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型做进一步详细说明。请参见图1所示，本实用新型提供一种新型文具盒，包括盒体10和设置在盒体10内的滤板组件20，其中，盒体10包括通过转轴13所铰接相连的第一仓体11和第二仓体12，转轴13固定设置于第一仓体11或第二仓体12的侧边，由此围绕第一仓体11或第二仓体12的侧边转动即可实现对盒体10的打开或关闭，由第一仓体11和第二仓体12共同围设形成容纳空间，文具可存放于此形成的容纳空间内。

为实现对容纳空间内所形成杂屑或灰屑进行收集，该新型文具盒内设置有滤板组件20，其中，滤板组件20包括第一隔板21和第二隔板22，第一隔板21和第二隔板22上均设置有筛孔23，第一隔板21固定设置于第一仓体11内，横置于第一仓体11内的第一隔板21将第一仓体11划分为容纳腔111和收集腔112，位于容纳腔111内的的杂屑或灰屑经第一隔板21内的筛孔23进入至收集腔112内，进而实现对第一仓体11内文具和杂屑的分离存放，需要说明的是，为防止杂屑反流入容纳腔111内，要保证盒体10竖向放置且容纳腔111位于收集腔112的上方。

第二隔板22与第一隔板21的边沿所铰接相连，第二隔板22可绕所第一隔板21的边沿所转动，第一隔板21的边沿垂直于第一仓体11的侧边，也就是说，第二隔板22与第一隔板21的转动轴线与第一仓体11与第二仓体12的转动轴线(即转轴13的轴线)相垂直。由此，第二隔板22通过转动可调整第二仓体12的存储容腔，具体地，当第二隔板22转向于容纳腔111内时，第二隔板22未处于第二仓体12内，由此可使得第二仓体12的全部容腔作为文具存放的空间，满足较长文具在盒体内的存放。当第二隔板22转动至与第一隔板21的表面相平时，第二隔板22横置于第二仓体12内，实现对杂屑的过滤。

进一步地，为提高第二隔板22在第二仓体12内的固定稳定性，在第二仓体12内设置凸台121，凸台121沿朝向于第一仓体11的方向凸出设置于第二仓体12的内壁面。当第一仓体11与第二仓体12扣合相接时，且第一隔板21与第二隔板22的表面相平时，第二隔板22可抵接于凸台121。由凸台121为第二隔板22提供高度方向上的支撑，提高第二隔板22在第二仓体12内的固定稳定性。

第一仓体11和第二仓体12的侧边分别铰接连接有转板30，其中，转板30与第一仓体11或第二仓体12相铰接连接的侧边位于转轴13的相对侧。由转板30间隔第一仓体11和第二仓体12内的容纳空间，便于用户分区管理存放文具。进一步地，转板30的端部开设缺口31，方便用户转动转板30。

综上所述，本实用新型提供一种新型文具盒，包括盒体和设置在盒体内的滤板组件，其中，盒体包括通过转轴所铰接相连的第一仓体和第二仓体，板组件包括第一隔板和第二隔板，第一隔板和第二隔板上均设置有筛孔，第一隔板固定设置于第一仓体内，第一隔板将第一仓体划分为容纳腔和收集腔，第二隔板与第一隔板的边沿所铰接相连，第二隔板可绕所第一隔板的边沿所转动，第一隔板的边沿垂直于第一仓体的侧边，第二仓体内设置凸台，当第一仓体与第二仓体扣合相接时，第二隔板的表面可抵接于凸台上，通过所设置的第一隔板和第二隔板可实现对容纳腔内杂屑过滤筛除，进而使得过滤出杂屑存储于收集腔内，进而保证容纳腔内的洁净，防止杂屑堆积或贴附于文具的表面，当盒体内文具较多或较长时，第二隔板可转动至容纳腔内并与第一隔板相贴合，由第一隔板完成对杂屑的过滤筛除，由此为第二仓体的存储提供更大容腔，提高盒体的储物能力，同时满足用户对文具盒内洁净和储物能力的需求。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
