技术领域

本实用新型涉及图书馆用具技术领域，具体为一种组合式图书馆运书车。

背景技术

图书馆或者档案馆作为收藏书籍、档案的机构，是人们借阅、参考的重要平台，由于图书馆和档案馆的书籍、档案数量巨大，工作人员在搬运书籍、档案时的工作强度较大，因此需要使用专用运书车进行移书和还书，但现有的运书车无法对图书进行固定，在运输的过程中图书很容易散落一地，并且运书车一旦制作完成，大小不可改变，如果制作过大，在过道狭小的地方，运书车也无法通过，不能根据使用者的需求来调节运书车的大小。

实用新型内容

本实用新型的目的在于提供一种组合式图书馆运书车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种组合式图书馆运书车，包括第一挡板、把手、矩形块、滑轮和第二挡板，所述第一挡板和第二挡板的外侧均卡接有把手，所述第一挡板和第二挡板的底端均卡接有矩形块，所述矩形块的底端轴接有滑轮，所述第一挡板的右侧上下两端均卡接有第一连接座，所述第一连接座的右侧表面开设有第一滑槽，所述第一挡板的右侧与第二挡板的左侧从上至下均卡接有第一矩形板，所述第一矩形板的上表面开设有第二滑槽，所述第一矩形板的顶端外侧卡接有连接板，所述第二滑槽的内腔内侧卡接有弹簧的一端，所述弹簧的另一端卡接有滑块，所述滑块的顶端卡接有夹板，所述夹板的外侧从上至下均卡接有弹力绳一端，且弹力绳的另一端与连接板相卡接，所述第二挡板的左侧上下两端均卡接有第二连接座，所述第二连接座的外侧表面开设有第三滑槽，所述第三滑槽的内腔内嵌有与第一滑槽相匹配的第二矩形板，第一连接座通过螺栓与螺孔的配合将第二矩形板锁紧在第一滑槽的内腔，所述第二矩形板的右侧卡接有第三连接座，所述第二矩形板的外侧右端卡接有连接杆的一端，所述连接杆的另一端延伸出第三滑槽的外侧外壁。

优选的，所述滑块的上端面与第二滑槽位置水平。

优选的，所述第一挡板的右侧与第二挡板的左侧从上至下均间隙排列有第一矩形板，且两个相邻的第一矩形板间距为20cm。

优选的，所述第一矩形板在第一连接座的内侧。

优选的，所述连接杆延伸出第三滑槽顶端外壁3cm。

与现有技术相比，本实用新型的有益效果是：该组合式图书馆运书车，向内侧推动夹板，带动滑块在第二滑槽的内腔向内侧滑动，对弹力绳进行拉伸，并且也对弹簧进行挤压，将图书放置在夹板与连接板的内侧，去除对夹板的推力，第二弹簧恢复至初始状态，带动滑块与夹板向外侧移动，从而将图书固定，当需要组合使用时，将第二矩形板插入进第一滑槽的内腔，通过螺栓将第一连接座与第二连接座锁紧，使第二挡板与第一挡板组合在一起使用，该装置可以根据使用者的需求将运书车拆分使用，并且防止图书在运输过程中散落。

附图说明

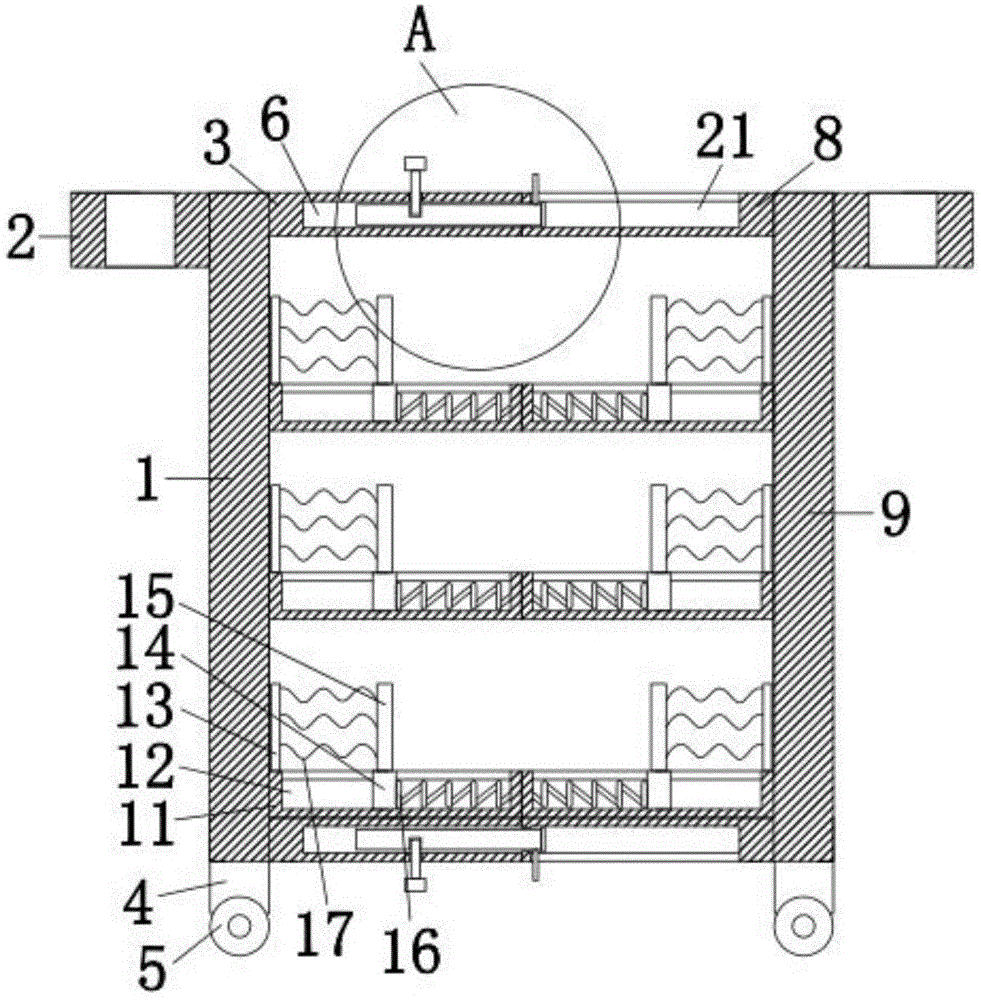

图1为本实用新型结构示意图；

图2为本实用新型的A处结构示意图。

图中：1、第一挡板，2、把手，3、第一连接座，4、矩形块，5、滑轮，6、第一滑槽，7、螺栓，8、第二连接座，9、第二挡板，10、第二矩形板，11、第一矩形板，12、第二滑槽，13、连接板，14、滑块，15、夹板，16、弹簧，17、弹力绳，18、第三连接座，19、连接杆，20、螺孔，21、第三滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种组合式图书馆运书车，包括第一挡板1、把手2、矩形块4、滑轮5和第二挡板9，第一挡板1和第二挡板9的外侧均卡接有把手2，第一挡板1和第二挡板9的底端均卡接有矩形块4，矩形块4的底端轴接有滑轮5，第一挡板1的右侧上下两端均卡接有第一连接座3，第一连接座3的右侧表面开设有第一滑槽6，第一挡板1的右侧与第二挡板9的左侧从上至下均卡接有第一矩形板11，第一矩形板11在第一连接座3的内侧，第一挡板1的右侧与第二挡板9的左侧从上至下均间隙排列有第一矩形板11，且两个相邻的第一矩形板11间距为20cm，第一矩形板11的上表面开设有第二滑槽12，第一矩形板11的顶端外侧卡接有连接板13，第二滑槽12的内腔内侧卡接有弹簧16的一端，弹簧16的另一端卡接有滑块14，滑块14的上端面与第二滑槽12位置水平，滑块14的顶端卡接有夹板15，夹板15的外侧从上至下均卡接有弹力绳17一端，且弹力绳17的另一端与连接板13相卡接，向内侧推动夹板15，带动滑块14在第二滑槽12的内腔向内侧滑动，对弹力绳17进行拉伸，并且也对第二弹簧16进行挤压，将图书放置在夹板15与连接板13的内侧，去除对夹板15的推力，第二弹簧16恢复至初始状态，带动滑块14与夹板15向外侧移动，当夹板15与图书相贴合时，从而将图书固定，防止图书在运输过程中散落，第二挡板9的左侧上下两端均卡接有第二连接座8，第二连接座8的外侧表面开设有第三滑槽21，第三滑槽21的内腔内嵌有与第一滑槽6相匹配的第二矩形板10，当需要组合使用时，将第二矩形板10插入进第一滑槽6的内腔，通过螺栓7将第一连接座3与第二连接座8锁紧，使第二挡板9与第一挡板1组合在一起使用，第一连接座3通过螺栓7与螺孔20的配合将第二矩形板10锁紧在第一滑槽6的内腔，第二矩形板10的右侧卡接有第三连接座18，第二矩形板10的外侧右端卡接有连接杆19的一端，连接杆19的另一端延伸出第三滑槽21的外侧外壁，连接杆19延伸出第三滑槽21顶端外壁3cm。

向内侧推动夹板15，带动滑块14在第二滑槽12的内腔向内侧滑动，对弹力绳17进行拉伸，并且也对第二弹簧16进行挤压，将图书放置在夹板15与连接板13的内侧，去除对夹板15的推力，第二弹簧16恢复至初始状态，带动滑块14与夹板15向外侧移动，当夹板15与图书相贴合时，从而将图书固定，防止图书在运输过程中散落，当需要组合使用时，将第二矩形板10插入进第一滑槽6的内腔，用螺栓7将第一连接座3与第二连接座8锁紧，从而将该装置组合使用，当分别使用时，将螺栓7旋出螺孔20的内腔，向右滑动连接杆19，带动第二矩形板10和第三连接座18一起向右移动，将第二矩形板10从第一滑槽6的内腔滑出，且收到第三滑槽21内，从而将运书车分离使用，该装置可以根据使用者的需求将运书车拆分使用。
