技术领域

本实用新型涉及机械设备技术领域，具体为一种手动书本表面压平装置。

背景技术

机械是指机器与机构的总称。机械就是能帮人们降低工作难度或省力的工具装置，像筷子、扫帚以及镊子一类的物品都可以被称为机械，他们是简单机械。而复杂机械就是由两种或两种以上的简单机械构成。通常把这些比较复杂的机械叫做机器。从结构和运动的观点来看，机构和机器并无区别，泛称为机械，压平装置属于机械设备的一种。书本长期翻阅后，书页容易向上翘起，手动很难抚平，且易损坏书籍本身。

实用新型内容

本实用新型的目的在于提供一种手动书本表面压平装置，具备压盘和底盘，通过压盘下移，促使压盘与底盘之间挤压，可以有效地压平书籍表面褶皱及翘起；通过底盘上设置限位块，可以有效地限制书本位置，同时限位块底部设有凹槽和复位弹簧，当压盘下压时，限位块回被压入凹槽内，不影响书本压平，当压盘上移时，由于复位弹簧作用，限位块再次弹出，结构简单、使用方便。

为实现上述目的，本实用新型提供如下技术方案：一种手动书本表面压平装置，包括装置本体，所述装置本体包括旋转手轮、安装架、压盘和底盘，所述旋转手轮底端中部固定安装有丝杆，所述安装架位于所述旋转手轮的下方，所述安装架中部设有通孔，所述安装架通过所述通孔与所述丝杆连接，所述安装架底端两侧均固定连接有滑杆，所述压盘位于所述安装架的下方，所述压盘顶部表面两侧均也设有通孔，所述压盘通过所述通孔与所述滑杆滑动连接，所述通孔之间设有螺纹套筒，所述丝杆与所述螺纹套筒螺纹连接，所述底盘位于所述压盘的下方，所述底盘顶部表面两侧均设有滑杆固定孔，所述滑杆穿过所述通孔的一端与所述滑杆固定孔螺纹连接，所述滑杆固定孔之间设有丝杆安装孔，所述丝杆穿过所述螺纹套筒的一端位于所述丝杆安装孔内部，所述丝杆安装孔与所述滑杆固定孔之间设有凹槽，所述凹槽底部通过复位弹簧连接有限位块。

优选的，所述限位块设有四个，且两个所述限位块之间设有书本放置区。

优选的，所述安装架侧端表面安装有铭牌。

优选的，所述底盘底部安装有支脚。

优选的，所述压盘表面积小于所述底盘的表面积。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设置压盘和底盘，通过压盘下移，促使压盘与底盘之间挤压，可以有效地压平书籍表面褶皱及翘起；通过底盘上设置限位块，可以有效地限制书本位置，同时限位块底部设有凹槽和复位弹簧，当压盘下压时，限位块回被压入凹槽内，不影响书本压平，当压盘上移时，由于复位弹簧作用，限位块再次弹出，结构简单、使用方便。

附图说明

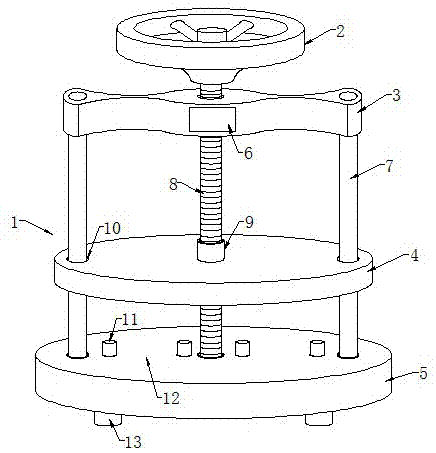

图1为本实用新型结构示意图；

图2为本实用新型结构底盘示意图。

图中：1—装置本体、2-旋转手轮、3-安装架、4-压盘、5-底盘、6-铭牌、7-滑杆、8-丝杆、9-螺纹套筒、10-通孔、11-限位块、12-书本放置区、13-支脚、14-丝杆安装孔、15-凹槽、16-复位弹簧、17-滑杆固定孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种手动书本表面压平装置，包括装置本体1，所述装置本体1包括旋转手轮2、安装架3、压盘4和底盘5，所述旋转手轮2底端中部固定安装有丝杆8，所述安装架3位于所述旋转手轮2的下方，所述安装架3中部设有通孔10，所述安装架3通过所述通孔10与所述丝杆8连接，所述安装架3底端两侧均固定连接有滑杆7，所述压盘4位于所述安装架3的下方，所述压盘4顶部表面两侧均也设有通孔10，所述压盘4通过所述通孔10与所述滑杆7滑动连接，所述通孔10之间设有螺纹套筒9，所述丝杆8与所述螺纹套筒9螺纹连接，所述底盘5位于所述压盘4的下方，所述底盘5顶部表面两侧均设有滑杆固定孔17，所述滑杆7穿过所述通孔10的一端与所述滑杆固定孔17螺纹连接，所述滑杆固定孔17之间设有丝杆安装孔14，所述丝杆8穿过所述螺纹套筒9的一端位于所述丝杆安装孔14内部，所述丝杆安装孔14与所述滑杆固定孔17之间设有凹槽15，所述凹槽15底部通过复位弹簧16连接有限位块11。

所述限位块11设有四个，且两个所述限位块11之间设有书本放置区12，通过限位块11可以有效地限定书本位置。所述安装架3侧端表面安装有铭牌6。所述底盘5底部安装有支脚13。所述压盘4表面积小于所述底盘5的表面积，确保书本表面完全受压。

工作原理：一种手动书本表面压平装置，使用时，首先将待压平的书本放置在底盘5顶部表面的书本放置区12内，然后人工转动装置本体1顶部的旋转手轮2，旋转手轮2带动丝杆8转动，进而使得与丝杆8螺纹连接的压盘4沿着滑杆7下移，促使压盘4与底盘5之间挤压，可以有效地压平书籍表面褶皱及翘起，当书籍压平后，再次沿着相反方向旋转手轮2，促使压盘4上移，即可取出压后的书籍，结构简单、操作方便。
