技术领域

本实用新型涉及文创产品制作加工领域，具体涉及一种文创用品用临摹打磨机构。

背景技术：

文化创作品在制作时一般都是纯手工制作，制作的时候需要划线、雕刻、打磨，一旦中间稍有差错就会使作品失败，因此为了能够提高作品的成功率，通过机械临摹打磨的方式，只要制作出模板就可以加工出想要的成品。

如申请号为CN201720645937.3公开了一种手机外壳打磨生产线用自动换打磨片结构；包括机台；所述机台的上方设有防护罩；所述自动换打磨片结构包括打磨片供料机构和废打磨片收集机构；所述打磨片供料机构包括至少三根的限位杆、上阻挡板及压板；所述上阻挡板与所述压板之间构成所述打磨片的容纳仓；所述废打磨片收集机构包括废打磨片收集盒、撕打磨片夹爪、撕打磨片气缸及支撑座。该结构采用自动换打磨片结构，打磨机器人可根据设定时间，其气动打磨头可以自动拆卸旧打磨片，然后自动更换新的打磨片。省时省力，而且效率高。但是该结构并未公开如何实现临摹打磨。

如申请号为CN201520292097.8公开了一种壁面打磨爬壁机器人的打磨装置，包括打磨头，打磨电机与机架连接，在打磨电机上方固定有升降电机，升降电机与螺杆通过同步带连接，螺杆与滑块螺纹连接，滑块与打磨升降板固定连接；打磨电机的输出端通过键槽结构与打磨头、打磨升降板连接，同时在打磨头上连接有减震弹簧。打磨头由打磨电机通过花键配合进行旋转驱动，打磨头的升降由升降电机通过螺杆、滑块驱动，同时减震结构能使打磨头在接触到壁面的突起部位时，沿导棒方向进行小幅度的上下伸缩实现避震的目的，但是该结构并未公开如何实现临摹打磨。

实用新型内容

本实用新型的目的在于提供一种文创用品用临摹打磨机构，以解决现有技术中导致的上述多项缺陷。

一种文创用品用临摹打磨机构，包括机构本体，所述机构本体包括牵引机构、夹持机构一、夹持机构二打磨机构、临摹机构和转动轴，所述牵引机构、夹持机构一和夹持机构二的一端由上往下依次与转动轴转动连接，所述临摹机构包括牵引杆和滑动直叉，所述滑动直叉有三根且与牵引机构滑动连接，所述滑动直叉的另一端与牵引杆铰接，所述打磨机构包括中心杆和铣刀，所述打磨机构设于夹持机构一与夹持机构二的中间，所述打磨机构与临摹机构之间通过“U”形支撑管连接。

优选的，所述牵引机构包括圆形牵引盘和连接板一，所述滑动直叉滑动连接于牵引盘的内部，所述连接板一与转动轴转动连接。

优选的，所述夹持机构一与夹持机构二上均包括有圆形夹持盘和连接板二，所述夹持盘上设有若干横向固定螺母和纵向夹持螺母，所述连接板二与转动轴转动连接。

优选的，所述牵引杆的底部转动设有可伸缩的临摹头。

优选的，所述中心杆内部设有与铣刀轴连接的电机，所述铣刀可更换。

优选的，所述转动轴的底部设有固定台。

优选的，所述连接板一和连接板二与转动轴的连接处设有紧固螺母。

本实用新型的优点在于：该种临摹打磨机构，将模板放置在夹持机构一上夹紧，将需要打磨的刻板放置在加持机构二上夹紧通过对模板的临摹可将模板上的花纹刻录在刻板上，操作简单，精确度高，能够提高打磨的效率。

附图说明

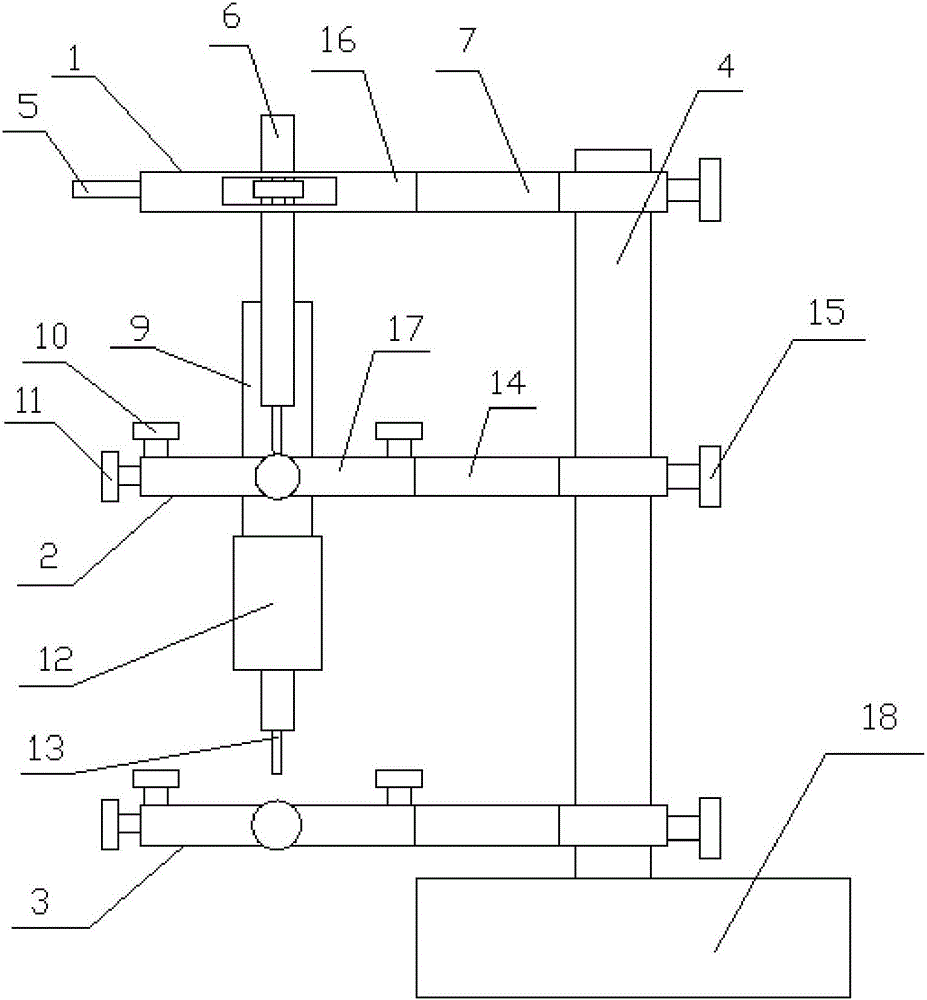

图1为本实用新型的正视图。

图2为本实用新型的左视图。

图3为本实用新型中牵引机构的俯视图。

图4为本实用新型中夹持机构一的俯视图。

图5为本实用新型中临摹头的示意图。

图6为本实用新型中滑动直叉与牵引杆的连接示意图。

其中：1—牵引机构，2—夹持机构一，3—夹持机构二，4—转动轴，5—滑动直叉，6—牵引杆，7—连接板一，8—临摹头，9—“U”形支撑管，10—纵向夹持螺母，11—横向固定螺母，12—中心杆，13—铣刀，14—连接板二，15—紧固螺母，16—牵引盘，17—夹持盘，18—固定台。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1至图6所示，一种文创用品用临摹打磨机构，包括机构本体，所述机构本体包括牵引机构1、夹持机构一2、夹持机构二3打磨机构、临摹机构和转动轴4，夹持机构一2和夹持机构二3分别用于夹持模板和刻板，所述牵引机构1、夹持机构一2和夹持机构二3的一端由上往下依次与转动轴4转动连接，牵引机构1、夹持机构一2和夹持机构二3均可绕着转动轴4转动，所述临摹机构包括牵引杆6和滑动直叉5，所述滑动直叉5有三根且与牵引机构滑动连接，牵引机构1通过滑动直叉5来限制牵引杆6的运动范围，所述滑动直叉5的另一端与牵引杆6铰接，所述打磨机构包括中心杆12和铣刀13，所述打磨机构设于夹持机构一2与夹持机构二3的中间，所述打磨机构与临摹机构之间通过“U”形支撑管9连接，打磨机构和临摹机构通过“U”形吃撑管9保证一起联动。

值得注意的是，所述牵引机构1包括圆形牵引盘16和连接板一7，所述滑动直叉5滑动连接于牵引盘16的内部，所述连接板一7与转动轴4转动连接，滑动直叉5可以在牵引盘16中任意滑动，保证足够的活动范围。

在本实施例中，所述夹持机构一2与夹持机构二3上均包括有圆形夹持盘17和连接板二14，所述夹持盘17上设有若干横向固定螺母11和纵向夹持螺母10，所述连接板二14与转动轴4转动连接，通过横向固定螺母11来固定模板和刻板防止其横向运动，通过纵向夹持螺母10来固定模板和刻板防止其上下运动。

在本实施例中，所述牵引杆6的底部转动设有可伸缩的临摹头8，便于沿着模板临摹。

在本实施例中，所述中心杆12内部设有与铣刀13轴连接的电机，所述铣刀13可更换，根据打磨的需要可对铣刀13进行更换。

在本实施例中，所述转动轴4的底部设有固定台18，起到支撑规定作用。

此外，所述连接板一7和连接板二14与转动轴4的连接处设有紧固螺母15，用于位置的固定。

基于上述，该种文创用品用临摹打磨机构，包括机构本体，所述机构本体包括牵引机构1、夹持机构一2、夹持机构二3打磨机构、临摹机构和转动轴4，夹持机构一2和夹持机构二3分别用于夹持模板和刻板，牵引机构1通过滑动直叉5来限制牵引杆6的运动范围，打磨机构和临摹机构通过“U”形吃撑管9保证一起联动，所述牵引机构1包括圆形牵引盘16和连接板一7，所述滑动直叉5滑动连接于牵引盘16的内部，所述连接板一7与转动轴4转动连接，滑动直叉5可以在牵引盘16中任意滑动，保证足够的活动范围，所述夹持机构一2与夹持机构二3上均包括有圆形夹持盘17和连接板二14，所述夹持盘17上设有若干横向固定螺母11和纵向夹持螺母10，所述连接板二14与转动轴4转动连接，通过横向固定螺母11来固定模板和刻板防止其横向运动，通过纵向夹持螺母10来固定模板和刻板防止其上下运动，该种临摹打磨机构，将模板放置在夹持机构一上夹紧，将需要打磨的刻板放置在加持机构二上夹紧通过对模板的临摹可将模板上的花纹刻录在刻板上，操作简单，精确度高，能够提高打磨的效率。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
