技术领域

本实用新型涉及经济管理文件装订技术领域，具体为一种经济管理用文件装订打孔装置。

背景技术

经济管理文件量较多，通过订书器无法对文件进行装订，通过一般的装订打孔装置装订打孔时及其费力，需要多次按压才能将经济管理文件打穿，多次按压过程中，经济管理文件间产生移位，造成经济管理文件间的装订孔孔位不一致，装订后的经济管理文件不规整，为此，我们提出一种经济管理用文件装订打孔装置。

实用新型内容

本实用新型的目的在于提供一种经济管理用文件装订打孔装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种经济管理用文件装订打孔装置，包括固定座，所述固定座的顶部左侧纵向设置有两组支撑板一，所述支撑板一之间通过固定轴设置有放置板，所述放置板的底部左右侧均设置有支撑柱，所述支撑柱的底部与固定座的顶部固定连接，所述放置板的顶部放置有文件，所述支撑板一的顶部设置有横板一，所述横板一的顶部中央通过螺纹孔插接有螺纹杆，所述螺纹杆的顶部设置有手轮，所述螺纹杆的底部通过轴承设置有压板，所述压板的前后侧均设置有滑块，两组所述支撑板一相对面一侧设置有与滑块相匹配的滑槽，所述固定座的顶部右侧设置有支撑板二，所述支撑板二的顶部设置有横板二，所述横板二的顶部中央通过轴承插接有丝杆，所述横板二的顶部设置有矩形板，所述矩形板的顶部设置有机箱，所述机箱内安装有伺服电机，所述丝杆的顶端贯穿矩形板与伺服电机的输出端固定连接，所述丝杆的低端通过轴承与固定座的顶部连接，所述丝杆的外壁螺纹配合设置有活动块一和活动块二，所述横板二与固定座之间设置有两组滑杆，且滑杆位于丝杆的前后两侧，所述活动块一和活动块二上均设置有与滑杆相匹配的滑孔，所述活动块一的底部左侧插接有打孔器一，所述活动块二的顶部左侧插接有打孔器二。

进一步地，所述打孔器一与打孔器二均为环形筒状，且打孔器一的底部和打孔器二的顶部均为刀口，所述打孔器一的直径小于打孔器二的直径。

进一步地，所述打孔器一的底部与文件顶部之间的距离等于打孔器二的顶部与文件底部之间的距离。

进一步地，所述丝杆的上下两侧的螺纹旋向相反。

进一步地，所述打孔器一和打孔器二均设置有六组，且打孔器一和打孔器二均纵向设置，所述打孔器一和打孔器二相邻两组之间的距离均相等。

进一步地，所述手轮的外壁呈环形阵列设置有三组旋转杆，且旋转杆的外壁设置有防滑套。

与现有技术相比，本实用新型的有益效果是：本使用新型通过压板和放置板将文件先进行固定，避免了打孔器一和打孔器二在对文件打孔时文件之间产生位移，保证了装订后的文件规整，通过伺服电机带动活动块一和活动块二同时上下进行运动，从而带动打孔器一和打孔器二对文件进行打孔，省力且效率高，且打孔器一和打孔器二都为环形筒状，便于了打孔后纸屑的清理。

附图说明

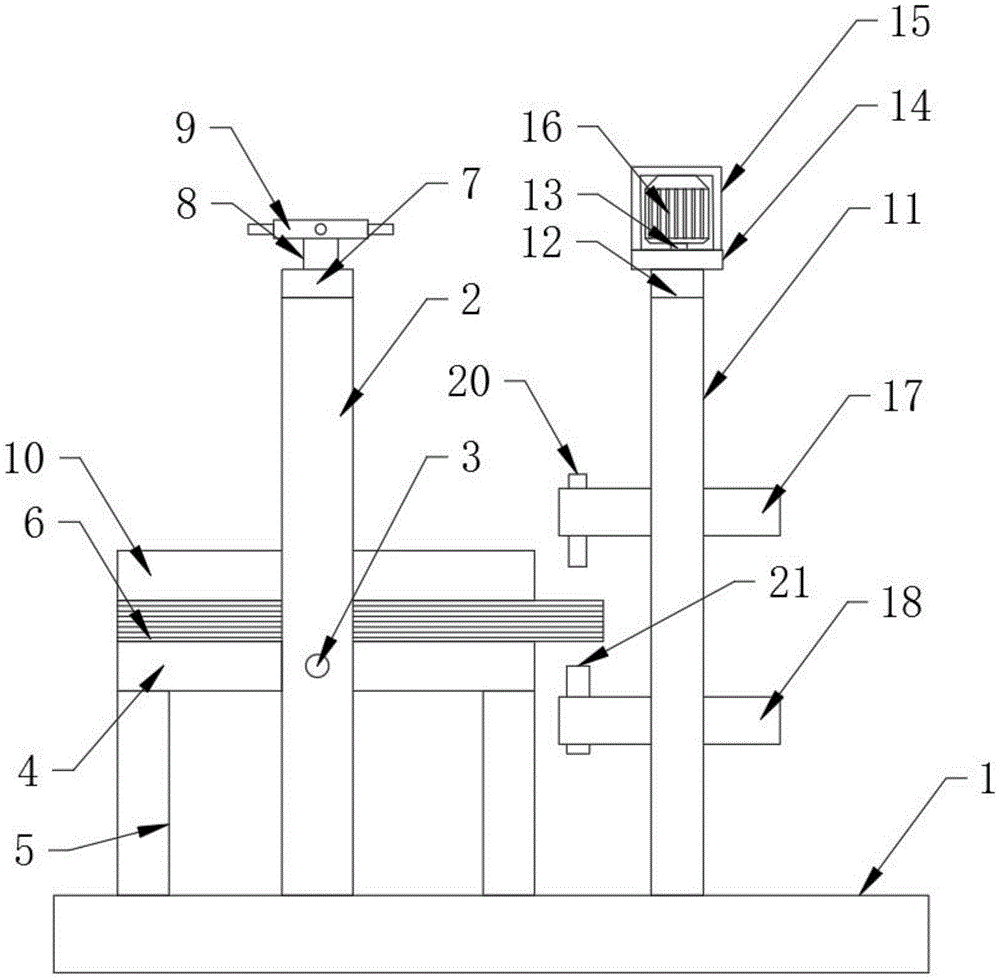

图1为本实用新型结构示意图；

图2为本实用新型打孔器一和打孔器二结构示意图。

图中：1、固定座；2、支撑板一；3、固定轴；4、放置板；5、支撑柱；6、文件；7、横板一；8、螺纹杆；9、手轮；10、压板；11、支撑板二；12、横板二；13、丝杆；14、矩形板；15、机箱；16、伺服电机；17、活动块一；18、活动块二；19、滑杆；20、打孔器一；21、打孔器二。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种经济管理用文件装订打孔装置，包括固定座1，固定座1的顶部左侧纵向设置有两组支撑板一2，支撑板一2之间通过固定轴3设置有放置板4，放置板4的底部左右侧均设置有支撑柱5，支撑柱5的底部与固定座1的顶部固定连接，放置板4的顶部放置有文件6，支撑板一2的顶部设置有横板一7，横板一7的顶部中央通过螺纹孔插接有螺纹杆8，螺纹杆8的顶部设置有手轮9，螺纹杆8的底部通过轴承设置有压板10，压板10的前后侧均设置有滑块，两组支撑板一2相对面一侧设置有与滑块相匹配的滑槽，固定座1的顶部右侧设置有支撑板二11，支撑板二11的顶部设置有横板二12，横板二12的顶部中央通过轴承插接有丝杆13，横板二12的顶部设置有矩形板14，矩形板14的顶部设置有机箱15，机箱15内安装有伺服电机16，丝杆13的顶端贯穿矩形板14与伺服电机16的输出端固定连接，丝杆13的低端通过轴承与固定座1的顶部连接，丝杆13的外壁螺纹配合设置有活动块一17和活动块二18，横板二12与固定座1之间设置有两组滑杆19，且滑杆19位于丝杆13的前后两侧，活动块一17和活动块二18上均设置有与滑杆19相匹配的滑孔，活动块一17的底部左侧插接有打孔器一20，活动块二18的顶部左侧插接有打孔器二21。

打孔器一20与打孔器二21均为环形筒状，且打孔器一20的底部和打孔器二21的顶部均为刀口，打孔器一20的直径小于打孔器二21的直径，便于对打孔后的纸屑进行清理；

如图1所示，打孔器一20的底部与文件6顶部之间的距离等于打孔器二21的顶部与文件6底部之间的距离，使打孔器一20和打孔器二21同时对文件6的上下端进行打孔，防止文件6倾斜；

如图2所示，丝杆13的上下两侧的螺纹旋向相反，使丝杆13在转动时，活动块一17和活动块二18向相反的方向进行运动；

如图2所示，打孔器一20和打孔器二21均设置有六组，且打孔器一20和打孔器二21均纵向设置，打孔器一20和打孔器二21相邻两组之间的距离均相等，提高对文件6的打孔效率；

如图1所示，手轮9的外壁呈环形阵列设置有三组旋转杆，且旋转杆的外壁设置有防滑套，便于转动手轮9带动螺纹杆8转动，从而带动压板10对放置在放置板4上的文件进行夹紧。

实施例：转动手轮9，使螺纹杆8带动压板10向上运动，将文件6整理好后放到放置板4上，且将需打孔的一端露出，反转手轮9.使螺纹杆8带动压板10向下运动，使压板10与放置板4配合将文件6夹紧，启动伺服电机16，伺服电机16带动丝杆13转动，丝杆13在转动时，活动块一17和活动块二18向靠近文件6的方向运动，在活动块一17和活动块二18的运动下，打孔器一20和打孔器二21同时对文件6的顶部和底部进行打孔，当打孔器一20进入打孔器二21内时，打孔完成，随后伺服电机16反转，丝杆13带动活动块一17和活动块二18向远离文件6的方向运动，从而打孔器一20和打孔器二21分开，当打孔器一20打孔器二21离开文件6后，关闭伺服电机16，将绳线穿过装订孔进行绑扎，转动手轮9，使压板10向上运动，取出文件6即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
