技术领域

本实用新型涉及计算机技术领域，具体为一种旋转升降式计算机辅助升降架。

背景技术

现有的计算机，不同人群使用时对其高度要求也是不一样的，且不同高度的桌子及凳子也会影响用户对计算机高度的需求，现有计算机的底座都是与上端计算机一体成型的，高度无法调节，基于此，提出一种旋转升降式计算机辅助升降架。

实用新型内容

本实用新型的目的在于提供一种旋转升降式计算机辅助升降架，具有升降操作简单，稳定性佳的优点，解决了现有技术中不便调整计算机高度的问题。

为实现上述目的，本实用新型提供如下技术方案：一种旋转升降式计算机辅助升降架，包括圆形支撑座，所述圆形支撑座与计算机底座一体成型，圆形支撑座的上端中央开圆形槽，圆形槽底端的圆形支撑座上开有环形槽，圆形槽外侧的圆形支撑座上开有三个条形槽，各个条形槽的底端延伸至环形槽内；所述圆形支撑座的上端一体化浇筑有套筒；所述圆形支撑座的上端设有升降架，升降架套在套筒内，升降架的顶端一体化浇筑有承接板，承接板与计算机的支撑架连接；所述升降架的内部设有卡接柱、定位块、方形升降杆、转杆、联轴器和升降转盘，卡接柱的下端等角度一体化浇筑有三个卡接件，三个卡接件分别对准三个条形槽，卡接柱插接在圆形槽内，旋转卡接柱将三个卡接件嵌入环形槽内；所述定位块一体化浇筑在卡接柱的上端中央，方形升降杆一体化浇筑在定位块的上端中央，转杆的下端旋接在定位块及方形升降杆的螺纹槽内；所述转杆的上端与联轴器连接，联轴器固定在承接板的底端；所述升降转盘固定在转杆的上端并凸出于升降架的外侧。

优选的，所述升降架的外径与套筒内径相等。

优选的，所述卡接柱、定位块、方形升降杆以及转杆的中心在一条直线上。

优选的，所述环形槽的深度与卡接件的高度相等。

优选的，所述定位块和方形升降杆均为不锈钢材质构件。

与现有技术相比，本实用新型的有益效果如下：

本旋转升降式计算机辅助升降架，由于卡接件卡在环形槽内，环形槽为三段，当卡接件在环形槽内移动时，由于两边格挡作用，当转动一定角度后无法转动，转动升降转盘升降时，卡接柱被固定，由于环形槽的深度与卡接件的高度相等，因此也无法晃动，稳定性佳，在调整高度时，只需抬起计算机，转动升降转盘调整高度后在放下计算机即可；整体升降操作简单，稳定性佳。

附图说明

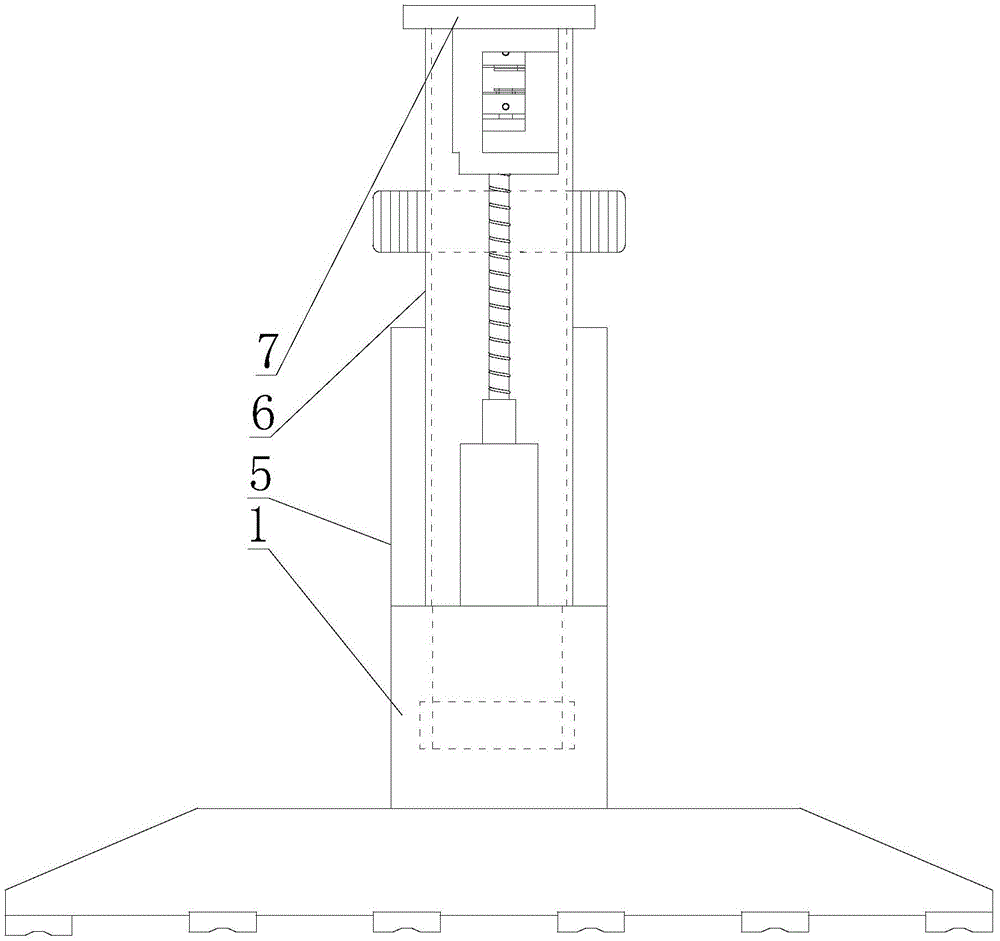

图1为本实用新型的整体结构示意图；

图2为本实用新型的主向剖视图；

图3为本实用新型的套筒内部剖视图；

图4为本实用新型的圆形支撑座俯视图。

图中：1、圆形支撑座；2、圆形槽；3、环形槽；4、条形槽；5、套筒；6、升降架；7、承接板；8、卡接柱；9、定位块；10、方形升降杆；11、转杆；12、联轴器；13、升降转盘；14、卡接件。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种旋转升降式计算机辅助升降架，包括圆形支撑座1，圆形支撑座1与计算机底座一体成型，圆形支撑座1的上端中央开圆形槽2，圆形槽2底端的圆形支撑座1上开有环形槽3，圆形槽2外侧的圆形支撑座1上开有三个条形槽4，各个条形槽4的底端延伸至环形槽3内；圆形支撑座1的上端一体化浇筑有套筒5；圆形支撑座1的上端设有升降架6，升降架6套在套筒5内，升降架6的外径与套筒5内径相等，升降架6的顶端一体化浇筑有承接板7，承接板7与计算机的支撑架连接；升降架6的内部设有卡接柱8、定位块9、方形升降杆10、转杆11、联轴器12和升降转盘13，卡接柱8的下端等角度一体化浇筑有三个卡接件14，环形槽3的深度与卡接件14的高度相等，三个卡接件14分别对准三个条形槽4，卡接柱8插接在圆形槽2内，旋转卡接柱8将三个卡接件14嵌入环形槽3内；定位块9一体化浇筑在卡接柱8的上端中央，方形升降杆10一体化浇筑在定位块9的上端中央，定位块9和方形升降杆10均为不锈钢材质构件，转杆11的下端旋接在定位块9及方形升降杆10的螺纹槽内，其中卡接柱8、定位块9、方形升降杆10以及转杆11的中心在一条直线上；转杆11的上端与联轴器12连接，联轴器12固定在承接板7的底端；升降转盘13固定在转杆11的上端并凸出于升降架6的外侧。

该旋转升降式计算机辅助升降架，转动升降转盘13，升降转盘13带动转杆11转动，由于定位块9和方形升降杆10被固定在圆形支撑座1的上端，因此在顺时针转动升降转盘13时，转杆11下降，带动承接板7下降从而带动上端安装的计算机下降，当逆时针转动升降转盘13时，转杆11上升，带动承接板7上升从而带动上端安装的计算机上升，实现对计算机的升降；该旋转升降式计算机辅助升降架，见图4，由于卡接件14卡在环形槽3内，环形槽3为三段，当卡接件14在环形槽3内移动时，由于两边格挡作用，当转动一定角度后无法转动，转动升降转盘13升降时，卡接柱8被固定，由于环形槽3的深度与卡接件14的高度相等，因此也无法晃动，稳定性佳，在调整高度时，只需抬起计算机，转动升降转盘13调整高度后在放下即可。

综上所述：本旋转升降式计算机辅助升降架，由于卡接件14卡在环形槽3内，环形槽3为三段，当卡接件14在环形槽3内移动时，由于两边格挡作用，当转动一定角度后无法转动，转动升降转盘13升降时，卡接柱8被固定，由于环形槽3的深度与卡接件14的高度相等，因此也无法晃动，稳定性佳，在调整高度时，只需抬起计算机，转动升降转盘13调整高度后在放下计算机即可；整体升降操作简单，稳定性佳。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
