技术领域

本实用新型涉及计算机机箱装置技术领域，更具体地说，本实用新型为一种计算机机箱线整理装置。

背景技术

机箱作为电脑配件中的一部分，它起的主要作用是放置和固定各电脑配件，起到一个承托和保护作用，此外，电脑机箱具有电磁辐射的屏蔽的重要作用，由于机箱不像CPU、显卡、主板等配件能迅速提高整机性能。

目前的电脑在使用过程中，有两个部分最重要，一个是硬件部分，另一个就是软件部分，两者少了任何一种都不能工作，硬件部分有显示屏、键盘鼠标和主机等，其中主机是开关电脑的必须品，同时也是连接线路的主要装置，在主机连接线路时，需要连接多种不同类型的线，有的线长，有的线短，长短不一，一般主机都会摆放在地面上，连接的线也就随地放置在地面上，这些线在地面上摆放凌乱，不方便人员行走，容易绊倒人员，造成人员受伤等。

此外，在主机放置在地面上时，有时由于天气的原因，室内地面出现潮湿，潮湿的环境会对主机造成一定的影响，使得电脑使用卡顿，严重的造成主机损坏等，同时主机在工作时，会有电力产生，静电会吸附地面上灰尘，这些灰尘会随着电流进入到主机内部，造成主机损坏。

因此亟需提供一种线路清晰、便于整理和防损坏的计算机机箱线整理装置。

实用新型内容

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种计算机机箱线整理装置，通过设置防护装置，使得在主机放置在地面上时，有时由于天气的原因，室内地面出现潮湿，同时主机在工作时，会有电力产生，静电会吸附地面上灰尘，此时防护装置会地面上的灰尘和周围的潮湿气进行处理，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种计算机机箱线整理装置，包括机箱和底座，所述机箱两侧的底部固定安装有固定架，所述固定架的另一侧固定安装有开关，所述固定架的顶部固定安装有理线箱，所述理线箱另一侧的底部固定安装有理线板，所述理线板外表面的底部开设有第一圆形线孔，所述第一圆形线孔的顶部开设有第一方形线孔，所述理线板的顶部固定安装有固定杆，所述固定杆的顶部活动套装有箱门，所述箱门外表面的一侧固定安装有把手，所述理线箱的顶部固定安装有顶板，所述顶板外表面的一侧开设有第二圆形线孔，所述顶板外表面的另一侧开设有第二方形线孔。

在一个优选地实施方式中，所述底座内腔的顶部固定连接有控制线，所述控制线的底部固定安装有电动马达，所述电动马达的两侧活动连接有转轴，所述转轴的另一侧活动安装有扇叶，所述电动马达的底部固定安装有固定台，所述底座的两侧开设有通风槽。

在一个优选地实施方式中，所述固定架内腔的顶部固定安装有液压杆，所述液压杆的侧面固定连接有传输线，所述液压杆的底部焊接有焊接板，所述焊接板底面的两侧固定安装有安装块，所述安装块的底部活动安装有滑轮，所述固定架的底部开设有移动槽。

在一个优选地实施方式中，所述理线箱内腔的内壁固定安装有固定块，所述固定块的另一侧固定安装有连接焊板，所述连接焊板的另一侧固定连接有卷线杆，所述卷线杆的另一侧固定安装有理线架。

在一个优选地实施方式中，所述第一方形线孔和第二圆形线孔的直径相同，所述第一圆形线孔和第二方形线孔的大小相同。

在一个优选地实施方式中，所述固定块有若干个，且分别安装在理线箱内腔的两侧，且两者相距的距离相等。

在一个优选地实施方式中，所述通风槽的大小与扇叶的竖直长度相同。

在一个优选地实施方式中，所述传输线的另一侧通过固定架与开关连接。

本实用新型的技术效果和优点：

1、本实用新型通过设置理线装置，使得主机连接线路时，主机都会摆放在地面上，连接的线也就随地放置在地面上，这些线在地面上摆放凌乱，理线装置会对连接线进行整理，防止绊倒人员，既避免绊倒人员的问题，又解决了人员受伤的问题，从而保证了线路整齐，同时也方便了人员行走；

2、实用新型通过设置防护装置，使得在主机放置在地面上时，有时由于天气的原因，室内地面出现潮湿，同时主机在工作时，会有电力产生，静电会吸附地面上灰尘，此时防护装置会地面上的灰尘和周围的潮湿气进行处理，既避免潮湿气侵入主机内部的问题，又解决灰尘进入主机内部的问题，从而保证了主机安全。

附图说明

图1为本实用新型的整体结构示意图。

图2为本实用新型的理线箱侧面结构示意图。

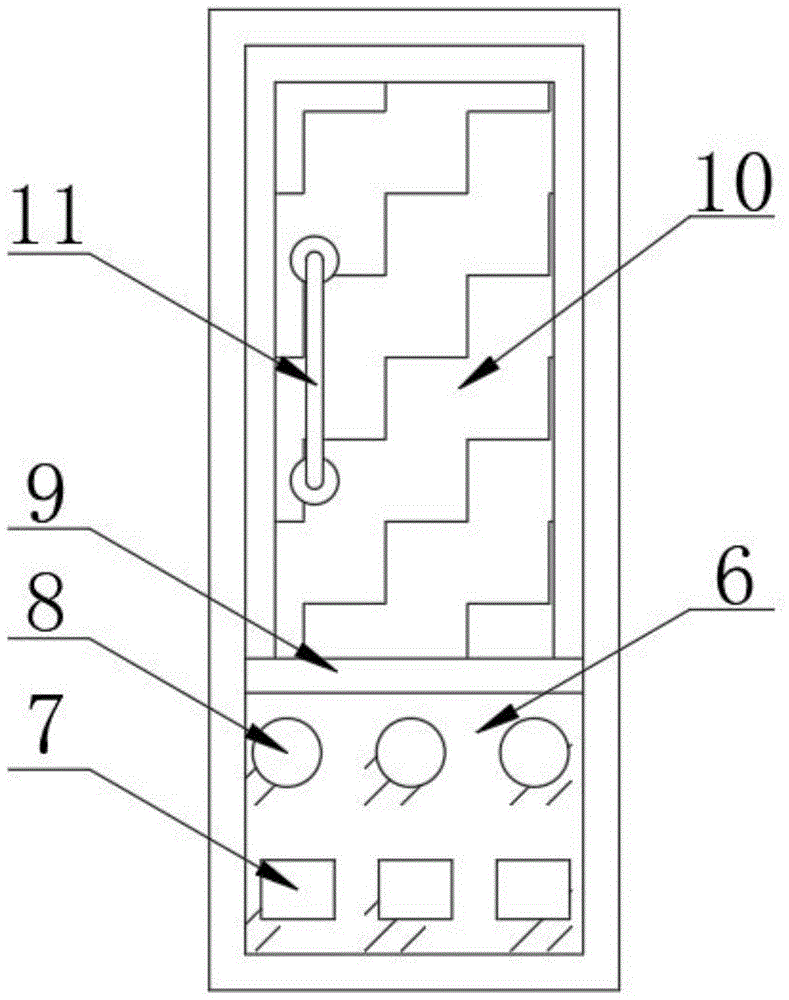

图3为本实用新型的理线箱顶面结构示意图。

图4为本实用新型的底座内腔结构示意图。

图5为本实用新型的固定架内腔结构示意图。

图6为本实用新型的理线箱内腔结构示意图。

附图标记为：1、机箱；2、底座；3、固定架；4、开关；5、理线箱；6、理线板；7、第一圆形线孔；8、第一方形线孔；9、固定杆；10、箱门；11、把手；12、顶板；13、第二圆形线孔；14、第二方形线孔；21、控制线；22、电动马达；23、转轴；24、扇叶；25、固定台；26、通风槽；31、液压杆；32、传输线；33、焊接板；34、安装块；35、滑轮；36、移动槽；51、固定块；52、连接焊板；53、卷线杆；54、理线架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如附图1-6所示的一种计算机机箱线整理装置，包括机箱1和底座2，机箱1两侧的底部固定安装有固定架3，固定架3的另一侧固定安装有开关4，固定架3的顶部固定安装有理线箱5，理线箱5另一侧的底部固定安装有理线板6，理线板6外表面的底部开设有第一圆形线孔7，第一圆形线孔7的顶部开设有第一方形线孔8，理线板6的顶部固定安装有固定杆9，固定杆9的顶部活动套装有箱门10，箱门10外表面的一侧固定安装有把手11，理线箱5的顶部固定安装有顶板12，顶板12外表面的一侧开设有第二圆形线孔13，顶板12外表面的另一侧开设有第二方形线孔14，底座2内腔的顶部固定连接有控制线21，控制线21的底部固定安装有电动马达22，电动马达22的两侧活动连接有转轴23，转轴23的另一侧活动安装有扇叶24，电动马达22的底部固定安装有固定台25，底座2的两侧开设有通风槽26，固定架3内腔的顶部固定安装有液压杆31，液压杆31的侧面固定连接有传输线32，液压杆31的底部焊接有焊接板33，焊接板33底面的两侧固定安装有安装块34，安装块34的底部活动安装有滑轮35，固定架3的底部开设有移动槽36，理线箱5内腔的内壁固定安装有固定块51，固定块51的另一侧固定安装有连接焊板52，连接焊板52的另一侧固定连接有卷线杆53，卷线杆53的另一侧固定安装有理线架54，第一方形线孔8和第二圆形线孔13的直径相同，第一圆形线孔7和第二方形线孔14的大小相同，固定块51有若干个，且分别安装在理线箱5内腔的两侧，且两者相距的距离相等，通风槽26的大小与扇叶24的竖直长度相同，传输线32的另一侧通过固定架3与开关4连接。

如附图4所示的底座2内腔的顶部固定连接有控制线21，控制线21的底部固定安装有电动马达22，电动马达22的两侧活动连接有转轴23，转轴23的另一侧活动安装有扇叶24，电动马达22的底部固定安装有固定台25，底座2的两侧开设有通风槽26。

实施方式具体为：通过设置底座2，通过控制线21启动电动马达22开始工作，从而带动转轴23转动，在转动的同时带动扇叶24转动，再通过通风槽26把风输送出去；

如附图5所示的固定架3内腔的顶部固定安装有液压杆31，液压杆31的侧面固定连接有传输线32，液压杆31的底部焊接有焊接板33，焊接板33底面的两侧固定安装有安装块34，安装块34的底部活动安装有滑轮35，固定架3的底部开设有移动槽36。

实施方式具体为：通过设置固定架3，当搬运主机时，按下开关4通过传输线32控制液压杆31启动，从而带动焊接板33下降，当滑轮35下降到底面，利用滑轮35进行移动；

如附图6所示的理线箱5内腔的内壁固定安装有固定块51，固定块51的另一侧固定安装有连接焊板52，连接焊板52的另一侧固定连接有卷线杆53，卷线杆53的另一侧固定安装有理线架54。

实施方式具体为：通过设置理线箱5，当连接线通过第一圆形线孔7和第一方形线孔8穿入到理线箱5中时，把连接线卷在卷线杆53上，再利用理线架54进行固定；

本实用新型工作原理：

准备阶段：首先将设备放置在指定地点，然后安装好各个部件。

工作阶段：首先把主机的连接线通过第一圆形线孔7和第一方形线孔8穿入到理线箱5的内部，再利用把手11打开箱门10，再把连接线卷在卷线杆53上，再利用理线架54进行固定，当固定好时，利用第二圆形线孔13和第二方形线孔14再把连接线穿出，进行使用，同时当搬运主机时，按下开关4通过传输线32控制液压杆31启动，从而带动焊接板33下降，当滑轮35下降到底面，利用滑轮35进行移动，当主机箱放置在地面上时，通过控制线21启动电动马达22开始工作，从而带动转轴23转动，在转动的同时带动扇叶24转动，再通过通风槽26把风输送出去，从而把周围的灰尘和潮湿气吹散开，从而保护主机箱。

结束阶段：首先关闭主机，进行定期维护，即可。

最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；

其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；

最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
