技术领域

本实用新型涉及教学用品领域，具体涉及一种教学用具有自动清洁功能的黑板。

背景技术

教学在人类文明的发展中起着非常重要的作用，它推动了重大的科学技术进步。二十世纪科学技术进步给人类生产和生活带来的巨大变化确实令人赞叹不已。从远古时代起一直是人们幻想的"顺风耳"，"千里眼"，"空中飞行"和"飞向太空"都在这一世纪成为现实。回顾二十世纪的重大科学技术进步，以下几个项目元疑是影响最大的，而数学的预见和推动作用是非常关键。(1)先有了麦克斯韦方程人们从教学上论证了电磁波，其后赫兹才有可能做发射电磁波的实验，接着才会有电磁波声光信息传递技术的发展。(2)爱因斯但相对论的质能公式首先从数学上论证了原子反应将释放出的巨大能量，预示了原子能时代的来临。随后人们才在技术上实现了这一预见，到了今天，原子能已成为发达国家电力能源的主要组成部分。(3)牛顿当年已经通过数学计算预见了发射人造天体的可能性，差不多过了将近三个世纪，人们才实现了这一预见。(4)电子数字计算机的诞生和发展完全是在数学理论的指导下进行的。数学家图灵和冯诺依曼的研究对这一重大科学技术进步起了关键性的推动作用。

传统的教学黑板缺少相应的粉笔灰尘吸收装置，粉笔灰尘过多会影响师生的身体健康。

实用新型内容

针对现有技术的不足，本实用新型提供了一种教学用具有自动清洁功能的黑板，黑板被粉笔写满后可以自动清洁黑板；可以防止粉笔灰尘飞舞。

本实用新型通过以下技术方案予以实现：

一种教学用具有自动清洁功能的黑板，包括黑板本体、移动架和清洁装置，所述移动架的底部设有滚轮，所述移动架的上部设有所述黑板本体，所述黑板本体的上部设有所述清洁装置，所述清洁装置包括支撑板、定位板和清洁板，所述支撑板的内部设有齿轮圈，所述支撑板的背部设有所述定位板，所述定位板的背部设有限位板，所述限位板的上部设有第一电机，所述第一电机的侧边设有转动件，所述转动件的侧边设有转轮，所述转轮的侧边设有转动杆，所述转动杆的侧边设有滑动块，所述滑动块的外部设有所述清洁板，所述清洁板的内部设有限位槽，所述限位槽的上端设有限位块，所述定位板的中部设有支撑杆，所述黑板本体的底部设有限位架，所述限位架的内部设有滑动架，所述限位架上表面的中部设有第二电机，所述第二电机的侧边设有凸轮，所述滑动架的侧边设有吸尘器。

优选的，所述转轮与所述齿轮圈啮合。

优选的，所述滑动块的长度是所述限位槽内壁宽度的五分之四，所述滑动块与所述限位槽滑动连接。

优选的，所述限位块与所述支撑杆滑动连接。

优选的，所述滑动架与所述限位架滑动连接。

优选的，所述第一电机、所述第二电机与所述吸尘器均通过控制开关与外部电源电性连接。

本实用新型的有益效果为：

使用时当黑板本体书写满之后，控制第一电机工作，第一电机工作带动转动件转动，转动件转动带动转轮运动，转轮运动带动转动杆转动，转轮在齿轮圈的啮合作用下可以保持稳定转动，转动杆转动带动滑动块运动，滑动块运动通过限位槽带动清洁板运动，清洁板在滑动块的带动作用下可以保持左右往复运动，清洁板左右往复运动运动可以对黑板本体起清洁作用，可以及时清除黑板本体的粉笔字迹，清洁板在限位块的限位作用下可以保持稳定运动；控制第二电机工作，第二电机工作带动凸轮转动，凸轮转动带动滑动架左右往复运动，滑动架在限位架的限位作用下可以保持稳定运动，滑动架运动带动吸尘器左右往复运动，即可以增加吸尘器的吸尘面积，防止粉笔灰尘对学生和教师产生影响。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

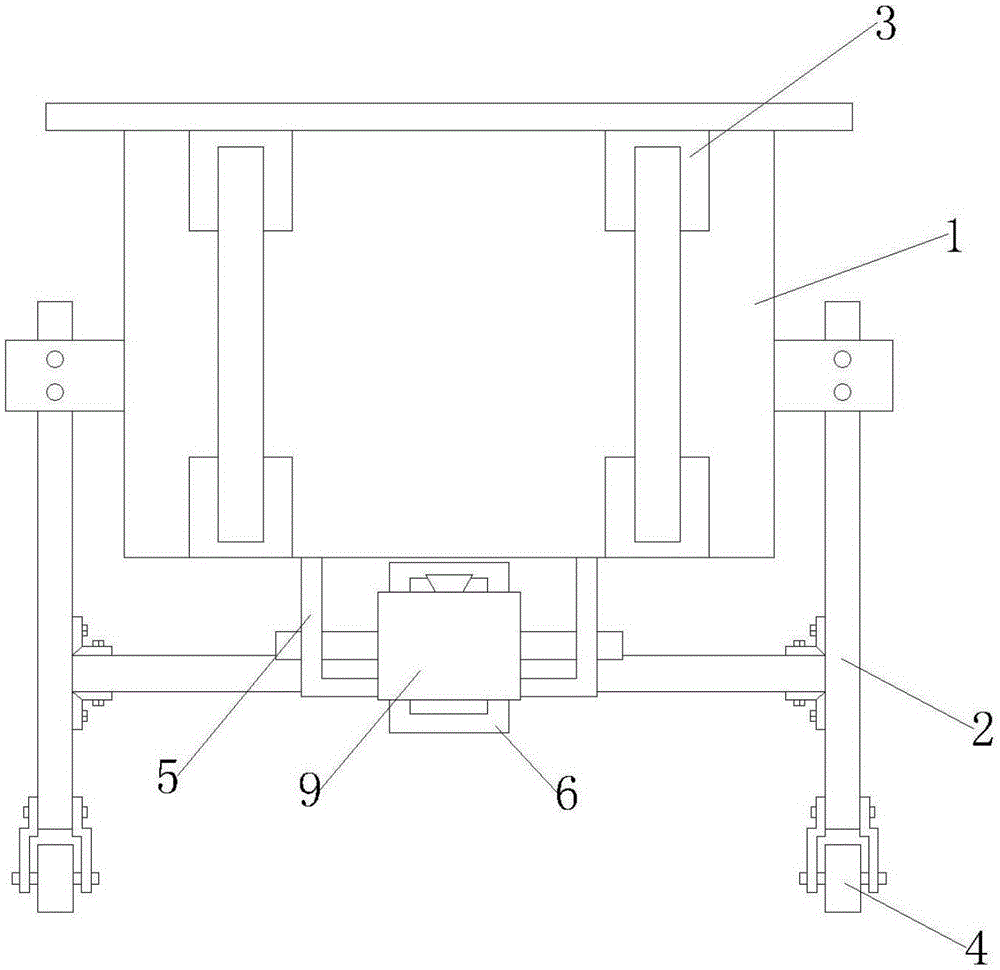

图1是本实用新型的结构示意图；

图2是本实用新型中清洁装置的结构示意图；

图3是本实用新型中清洁板的结构示意图；

图4是本实用新型中第一电机的侧视图；

图5是本实用新型中滑动架的主视图；

图中：1-黑板本体、2-移动架、3-清洁装置、301-支撑板、302-定位板、303-清洁板、304-齿轮圈、305-支撑杆、306-限位板、307-第一电机、308-转动件、309-转轮、310-转动杆、311-滑动块、312-限位槽、313-限位块、4-滚轮、5-限位架、6-滑动架、7-第二电机、8-凸轮、9-吸尘器。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种教学用具有自动清洁功能的黑板，包括黑板本体1、移动架2和清洁装置3，移动架2的底部设有滚轮4，移动架2的上部设有黑板本体1，黑板本体1的上部设有清洁装置3，清洁装置3包括支撑板301、定位板302和清洁板303，支撑板301的内部设有齿轮圈304，支撑板301的背部设有定位板302，定位板302的背部设有限位板306，限位板306的上部设有第一电机307，第一电机307的侧边设有转动件308，转动件308的侧边设有转轮309，转轮309的侧边设有转动杆310，转动杆310的侧边设有滑动块311，滑动块311的外部设有清洁板303，清洁板303的内部设有限位槽312，限位槽312的上端设有限位块313，定位板302的中部设有支撑杆305，黑板本体1的底部设有限位架5，限位架5的内部设有滑动架6，限位架5上表面的中部设有第二电机7，第二电机7的侧边设有凸轮8，滑动架6的侧边设有吸尘器9。

具体的，转轮309与齿轮圈304啮合；滑动块311的长度是限位槽312内壁宽度的五分之四，滑动块311与限位槽312滑动连接；限位块313与支撑杆305滑动连接；滑动架6与限位架5滑动连接；第一电机307、第二电机7与吸尘器9均通过控制开关与外部电源电性连接。

本实用新型提供了一种教学用具有自动清洁功能的黑板，使用时当黑板本体1书写满之后，控制第一电机307工作，第一电机307工作带动转动件308转动，转动件308转动带动转轮309运动，转轮309运动带动转动杆310转动，转轮309在齿轮圈304的啮合作用下可以保持稳定转动，转动杆310转动带动滑动块311运动，滑动块311运动通过限位槽312带动清洁板303运动，清洁板303在滑动块311的带动作用下可以保持左右往复运动，清洁板303左右往复运动运动可以对黑板本体1起清洁作用，可以及时清除黑板本体1的粉笔字迹，清洁板303在限位块313的限位作用下可以保持稳定运动。

控制第二电机7工作，第二电机7工作带动凸轮8转动，凸轮8转动带动滑动架6左右往复运动，滑动架6在限位架5的限位作用下可以保持稳定运动，滑动架6运动带动吸尘器9左右往复运动，即可以增加吸尘器9的吸尘面积，防止粉笔灰尘对学生和教师产生影响。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
