技术领域

本实用新型涉及财务管理教学技术领域，尤其是涉及一种便携财务管理教学用账簿存储装置。

背景技术

在财务管理教学中，账簿是教师需要携带重要教具，而不同课程需要携带的账簿数量不同，固定的财务管理教学用账簿存储装置携带极为不便，同时，账簿如不压紧放置，极易导致卷角，造成损坏；再者，现行的大多的账簿存储装置清洗不便。

实用新型内容

本实用新型为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。

一种便携财务管理教学用账簿存储装置，包括下箱和上盖，所述下箱为空腔结构且下箱侧壁设有夹层，上盖的侧壁套接在下箱侧壁的夹层内，上盖与下箱通过螺栓固定松紧程度，上盖的侧壁底部与第一弹簧的上端焊接，第一弹簧的下端与下箱侧壁的夹层内底部焊接，下箱的内侧壁设有滑槽，滑槽内嵌入挤压板，挤压板的下表面与第二弹簧的上端焊接，第二弹簧的下端焊接在下箱的内底部，上盖与下箱的前侧面设有开口；所述上盖的内顶部、下箱的内壁上粘贴连接有防尘布，便于清洗；上盖的内顶部挖设有呈前后间隔分布左右走向的第二滑槽，第二滑槽内设有滑块，滑块与分割杆焊接固定。

作为本实用新型进一步的方案：所述上盖的顶面和下箱的底面螺栓固定有手提带。

作为本实用新型进一步的方案：所述上盖的顶面和下箱的底面螺栓固定有手提带。

作为本实用新型进一步的方案：所述上盖的前表面上设有刻度尺，方便调节存储装置的高度。

作为本实用新型进一步的方案：所述防尘布包括无纺布和子粘贴扣，无纺布与子粘贴扣缝合固定在一起，子粘贴扣与胶粘固定在上盖的内顶部、下箱的内侧壁上的母粘贴口粘贴固定，便于拆卸清洗。

作为本实用新型进一步的方案：所述分割杆包括横杆和竖杆，竖杆有两根且分别位于横杆的两端，横杆与竖杆一体制成，移动分割杆可对装置内部空间进行分割。

作为本实用新型进一步的方案：所述下箱与上盖的材质为轻质铝合金。

本实用新型的有益效果：通过将账簿存储装置分为两部分且通过活动连接的方式，使存储装置便于携带；通过挤压板挤压，使得账簿处于压紧状态，降低账簿卷角的可能性。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

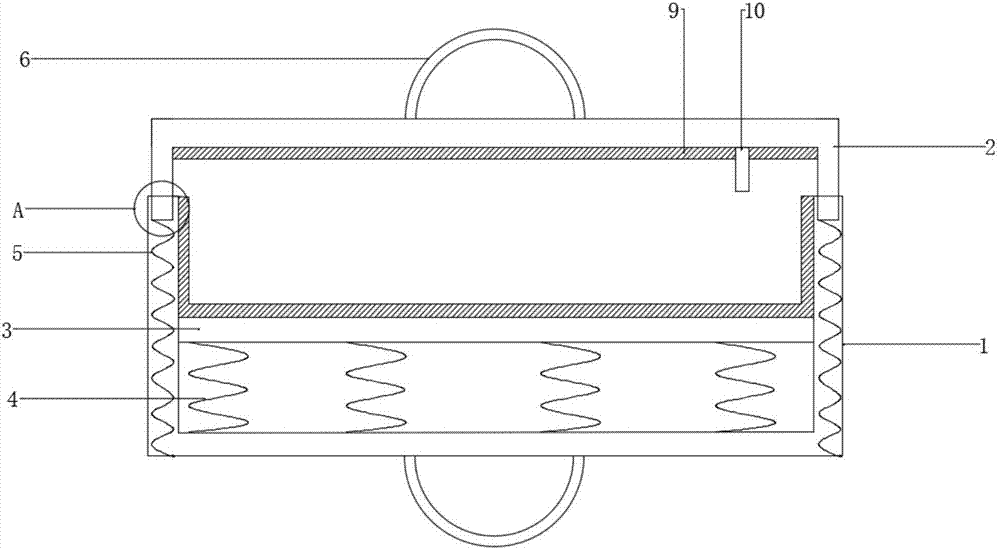

图1是本实用新型结构示意图。

图2是本实用新型图A结构示意图；

图3是本实用新型防尘布结构示意图；

图4是本实用新型分割杆结构示意图。

图中：1-下箱、2-上盖、3-挤压板、4-第二弹簧、5-第一弹簧、6-手提带、7-刻度尺、8-螺栓、9-防尘布、91-无纺布、92-子粘贴扣、10-分割杆、101-横杆、102-竖杆、11-滑块、12-第二滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种便携财务管理教学用账簿存储装置，包括下箱1和上盖2，所述下箱1为空腔结构且下箱1侧壁设有夹层，上盖2的侧壁套接在下箱1侧壁的夹层内，上盖2与下箱1通过螺栓8固定连接，上盖2的侧壁底部与第一弹簧5的上端焊接，第一弹簧5的下端与下箱1侧壁的夹层内底部焊接，下箱1的内侧壁设有滑槽，滑槽内嵌入挤压板3，挤压板3的下表面与第二弹簧4的上端焊接，第二弹簧2的下端焊接在下箱1的内底部，上盖2与下箱1的前侧面设有开口；所述上盖2的内顶部、下箱1的内壁上粘贴连接有防尘布9，便于清洗；上盖2的内顶部挖设有呈前后间隔分布左右走向的第二滑槽12，第二滑槽12内设有滑块11，滑块11与分割杆10焊接固定。

所述上盖2的顶面和下箱1的底面螺栓固定有手提带6。

所述上盖2的前表面上设有刻度尺7，方便调节存储装置的高度。

所述防尘布9包括无纺布91和子粘贴扣92，无纺布91与子粘贴扣92缝合固定在一起，子粘贴扣92与胶粘固定在上盖2的内顶部、下箱1的内侧壁上的母粘贴口粘贴固定，便于拆卸清洗。

所述分割杆10包括横杆101和竖杆102，竖杆102有两根且分别位于横杆101的两端，横杆101与竖杆102一体制成，移动分割杆10可对装置内部空间进行分割。

所述下箱1与上盖2的材质为轻质铝合金。

本实用新型的工作原理是：通过拧松螺栓8，调节上盖2与下箱1之间距离，调节到适用的高度后，拧紧螺栓8；将账簿放置在下箱1内部，在挤压板3和第二弹簧2的作用，将账簿挤压与上盖2内底部相贴合，当账簿过少时，上盖2在第一弹簧5的作用下，上盖2与下箱1的紧密贴合，减小账簿存储装置的体积，便于携带，当账簿过多时，可以通过第一弹簧5的作用，扩大账簿存储装置存储量，当装置内部沾满过多灰尘时，可以将防尘布9拆卸清洗。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
