技术领域

本实用新型涉及计算机设备技术领域，具体为一种计算机设备的辅助除尘清洁一体装置。

背景技术

计算机包括显示屏，主机箱以及其他的配件组成，并且显示屏和主机箱都需要露天使用，当其长时间摆放时会很容易沾染灰尘，需要定期对其进行情况，但是现在大多数的计算机设备的清洁方式都是手工进行清洁，手工清洁只能够将沾染在表面的灰尘清理掉，而很多的像主机箱的散热区由于是网状式结构，灰尘和脏污很容易嵌在其中，手工不能够对其进行深度的吸尘处理，从而造成除尘不彻底的情况，并且也较为浪费精力。针对上述问题，急需设计出一种计算机设备的辅助除尘清洁一体装置。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种计算机设备的辅助除尘清洁一体装置，解决了现在大多数的计算机设备的清洁方式都是手工进行清洁，手工清洁只能够将沾染在表面的灰尘清理掉，而很多的像主机箱的散热区由于是网状式结构，灰尘和脏污很容易嵌在其中，手工不能够对其进行深度的吸尘处理，从而造成除尘不彻底的情况，并且也较为浪费精力的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种计算机设备的辅助除尘清洁一体装置，包括清洁板，所述清洁板通过安装套安装在固定杆上，且固定杆的内部安装有风琴吸尘管，并且固定杆的一端贯穿安装在固定框上，所述固定框内部固定的马达上安装有主齿轮，且主齿轮与副齿轮啮合连接，所述风琴吸尘管的下端贯穿固定框安装在伸缩立柱中，且风琴吸尘管下端连接的连接管固定在吸尘风机的一端，并且吸尘风机另一端固定的排放管上螺纹安装有过滤框，所述伸缩立柱的底部和外侧壁分别固定有移动台A和把手，且移动台A和移动台B上均安装有轮子，所述移动台B上焊接的伸缩撑杆上方内部与固定杆贯穿，且伸缩撑杆侧壁安装的滑块A与开设在固定杆表面的滑槽A相连，所述固定杆的内部焊接的内置环与风琴吸尘管贯穿，且内置环侧壁安装的滑块B与开设在风琴吸尘管表面的滑槽B相连接，所述固定杆外部一端焊接的定位块插槽连接在预留于清洁板侧面的定位槽中，且清洁板上安装的滤网和刷毛。

优选的，所述副齿轮焊接固定在固定杆的外侧壁上，且副齿轮设置在固定框的内部，并且固定框与固定杆转动连接。

优选的，所述伸缩立柱焊接固定在固定框的外部下方，且伸缩立柱与伸缩撑杆相互平行，并且伸缩撑杆与伸缩立柱的伸缩范围相一致。

优选的，所述吸尘风机固定安装在移动台A内部，且吸尘风机通过连接管与风琴吸尘管相互连通，并且风琴吸尘管和上方左端与固定杆的左端处于同一竖直线上，同时固定杆通过安装套与清洁板组成拆卸安装结构。

优选的，所述伸缩撑杆通过滑块A和滑槽A与固定杆转动连接，且固定杆内部焊接的内置环通过滑块B和滑槽B与风琴吸尘管转动连接。

优选的，所述滤网位于清洁板的中心位置，且滤网的位置与安装套和风琴吸尘管的位置相对应，同时清洁板通过滤网与风琴吸尘管相互连通。

(三)有益效果

本实用新型提供了一种计算机设备的辅助除尘清洁一体装置。具备以下有益效果：

(1)、该计算机设备的辅助除尘清洁一体装置，通过伸缩范围相一致的伸缩立柱和伸缩撑杆的设置，其两者能够根据计算机设备需要清洁的位置高度进行伸缩调节，从而使得清洁板能够与清洁面相互贴合，并且在使用该装置时可以手扶把手通过轮子移动该装置，该装置的高度接近于计算机主机箱和计算机显示器的高度，从而能够为显示器和主机箱进行除尘清洁。

(2)、该计算机设备的辅助除尘清洁一体装置，通过转动结构的固定杆的设置，固定杆转动时能够带动着清洁板转动，从而使得清洁板能够在转动中对设备进行清理，并且固定杆在转动时风琴吸尘管并不随之转动，同时风琴吸尘管也在吸尘风机的带动下进行吸尘操作，转动的清洁板与风琴吸尘管相互配合对计算机设备进行除尘清洁，此种设置则能够在转动中将机箱散热区的灰尘扫起后再被吸取，清理较为彻底。

附图说明

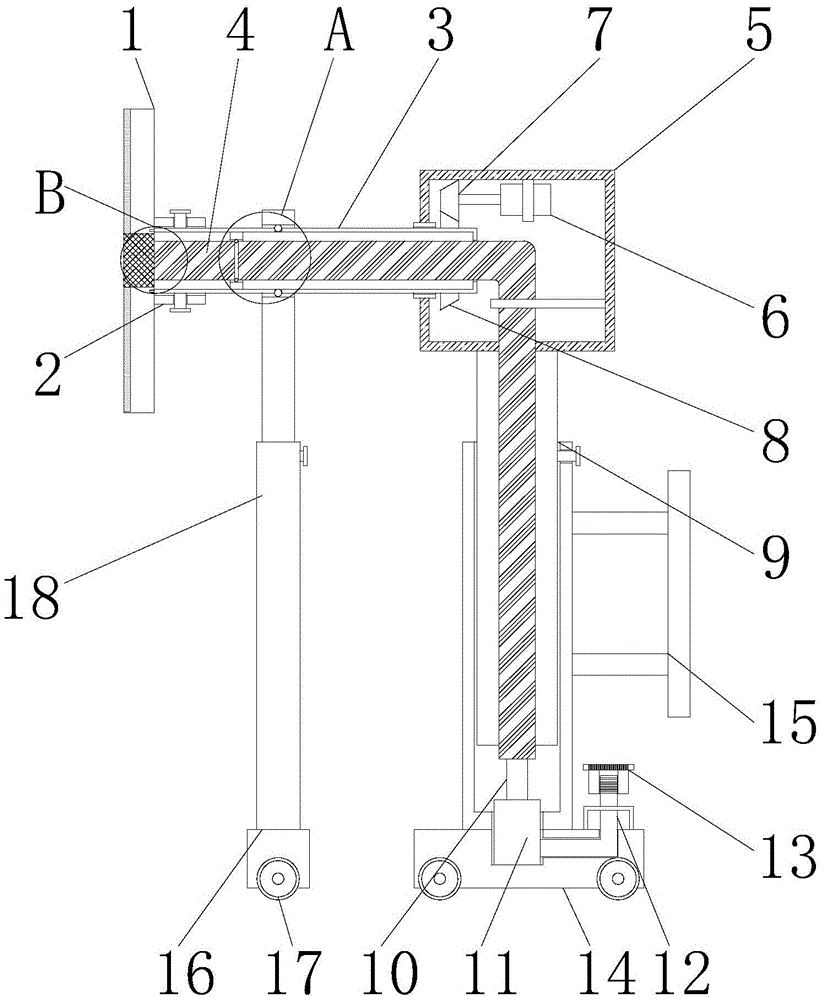

图1为本实用新型正面剖视结构示意图；

图2为本实用新型图1中A处放大结构示意图；

图3为本实用新型图1中B处放大结构示意图；

图4为本实用新型清洁板左侧面结构示意图。

图中：1、清洁板；2、安装套；3、固定杆；4、风琴吸尘管；5、固定框；6、马达；7、主齿轮；8、副齿轮；9、伸缩立柱；10、连接管；11、吸尘风机；12、排放管；13、过滤框；14、移动台A；15、把手；16、移动台B；17、轮子；18、伸缩撑杆；19、滑块A；20、滑槽A；21、内置环；22、滑块B；23、滑槽B；24、定位槽；25、定位块；26、滤网；27、刷毛。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型提供一种技术方案：一种计算机设备的辅助除尘清洁一体装置，包括清洁板1、安装套2、固定杆3、风琴吸尘管4、固定框5、马达6、主齿轮7、副齿轮8、伸缩立柱9、连接管10、吸尘风机11、排放管12、过滤框13、移动台A14、把手15、移动台B16、轮子17、伸缩撑杆18、滑块A19、滑槽A20、内置环21、滑块B22、滑槽B23、定位槽24、定位块25、滤网26和刷毛27，清洁板1通过安装套2安装在固定杆3上，且固定杆3的内部安装有风琴吸尘管4，并且固定杆3的一端贯穿安装在固定框5上，固定框5内部固定的马达6上安装有主齿轮7，且主齿轮7与副齿轮8啮合连接，风琴吸尘管4的下端贯穿固定框5安装在伸缩立柱9中，且风琴吸尘管4下端连接的连接管10固定在吸尘风机11的一端，并且吸尘风机11另一端固定的排放管12上螺纹安装有过滤框13，伸缩立柱9的底部和外侧壁分别固定有移动台A14和把手15，且移动台A14和移动台B16上均安装有轮子17，移动台B16上焊接的伸缩撑杆18上方内部与固定杆3贯穿，且伸缩撑杆18侧壁安装的滑块A19与开设在固定杆3表面的滑槽A20相连，固定杆3的内部焊接的内置环21与风琴吸尘管4贯穿，且内置环21侧壁安装的滑块B22与开设在风琴吸尘管4表面的滑槽B23相连接，固定杆3外部一端焊接的定位块25插槽连接在预留于清洁板1侧面的定位槽24中，且清洁板1上安装的滤网26和刷毛27；

副齿轮8焊接固定在固定杆3的外侧壁上，且副齿轮8设置在固定框5的内部，并且固定框5与固定杆3转动连接，固定杆3在马达6的带动下转动；

伸缩立柱9焊接固定在固定框5的外部下方，且伸缩立柱9与伸缩撑杆18相互平行，并且伸缩撑杆18与伸缩立柱9的伸缩范围相一致，便于根据清洁面的位置调节清洁板1的位置；

吸尘风机11固定安装在移动台A14内部，且吸尘风机11通过连接管10与风琴吸尘管4相互连通，并且风琴吸尘管4和上方左端与固定杆3的左端处于同一竖直线上，同时固定杆3通过安装套2与清洁板1组成拆卸安装结构，风琴吸尘管4能够与滤网26贴合；

伸缩撑杆18通过滑块A19和滑槽A20与固定杆3转动连接，且固定杆3内部焊接的内置环21通过滑块B22和滑槽B23与风琴吸尘管4转动连接，使得固定杆3在被伸缩撑杆18稳定支撑转动的同时，安装在其内部的风琴吸尘管4不会随之转动；

滤网26位于清洁板1的中心位置，且滤网26的位置与安装套2和风琴吸尘管4的位置相对应，同时清洁板1通过滤网26与风琴吸尘管4相互连通，清洁板1转动清理的灰尘被风琴吸尘管4通过滤网26吸取。

使用时，先根据需要清洁的高度调节伸缩立柱9和伸缩撑杆18的伸缩长度，使得清洁板1能够正对应清洁面，之后连接电源将马达6和吸尘风机11打开，马达6上转动的主齿轮7带动着固定有副齿轮8的固定杆3转动，从而使得清洁板1能够在转动中对清洁面进行刷除操作，与此同时的吸尘风机11也通过连接管10和风琴吸尘管4进行吸尘操作，风琴吸尘管4通过滤网26将清洁面的灰尘吸取后通过排放管12排出，并且排放管12上的过滤框13能够为灰尘进行过滤，其为活性炭材质，使用者可以手持把手15推动该装置移动；

在上述固定杆3转动的过程中，固定杆3的外侧壁通过滑槽A20和滑块A19与伸缩撑杆18发生转动，而内置环21也通过滑块B22与滑槽B23转动，此种设置则能够使得固定杆3在被伸缩撑杆18稳定支撑转动的同时，安装在其内部的风琴吸尘管4不会随之转动，同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。

综上可得，该计算机设备的辅助除尘清洁一体装置，通过伸缩范围相一致的伸缩立柱9和伸缩撑杆18的设置，其两者能够根据计算机设备需要清洁的位置高度进行伸缩调节，从而使得清洁板1能够与清洁面相互贴合，并且在使用该装置时可以手扶把手15通过轮子17移动该装置，该装置的高度接近于计算机主机箱和计算机显示器的高度，从而能够为显示器和主机箱进行除尘清洁，通过转动结构的固定杆3的设置，固定杆3转动时能够带动着清洁板1转动，从而使得清洁板1能够在转动中对设备进行清理，并且固定杆3在转动时风琴吸尘管4并不随之转动，同时风琴吸尘管4也在吸尘风机11的带动下进行吸尘操作，转动的清洁板1与风琴吸尘管4相互配合对计算机设备进行除尘清洁，此种设置则能够在转动中将机箱散热区的灰尘扫起后再被吸取，清理较为彻底。
