技术领域

本实用新型涉及线缆保护技术领域，具体为一种具有安全防护机构数字媒体用线缆。

背景技术

线缆是光缆、电缆等物品的统称。线缆的用途有很多，主要用于控制安装、连接设备、输送电力等多重作用，是日常生活中常见而不可缺少的一种东西。由于电缆带电，所以安装需要特别谨慎，线缆时目前电缆，网络数据传输中常用的原器件之一，也不可或缺的器件。

但是目前使用的线缆，有时会比预期需要长度长出一截，如果线缆较长容易接地，容易缠绕在一起，容易导致线缆损坏，造成不必要的经济损失。

实用新型内容

本实用新型的目的在于提供一种具有安全防护机构数字媒体用线缆，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有安全防护机构数字媒体用线缆，包括第一壳体，所述第一壳体一侧通过铰链活动设置有第二壳体，所述第一壳体内侧中部通过轴承活动穿插设置有转轴，所述转轴一端外侧表面固定设置有绕线盘，所述转轴远离绕线盘的一端固定设置有把手，所述第一壳体与第二壳体内部上端与下端均开始有卡槽，所述卡槽内部设置有滚轮机构，所述第二壳体上端与下端两侧均固定设置有安装板。

优选的，所述滚轮机构包括伸缩杆、导轮，所述卡槽内部一侧固定设置有若干伸缩杆，若干所述伸缩杆之间通过销轴活动设置有导轮，通过滚轮机构可以在卡槽卡住线缆后方便线缆移动。

优选的，所述伸缩杆内部设置有弹簧，通过弹簧可以使得伸缩杆推动滚轮挤压住不同粗细的线缆。

优选的，所述绕线盘外侧表面设置有凹槽，通过凹槽可以在绕线盘绕住线缆时提高绕线的稳定性。

优选的，所述第一壳体内部远离第二壳体的一侧固定设置有第一磁铁，所述第二壳体内部远离第一壳体的一侧固的设置有第二磁铁，通过第一磁铁与第二磁铁可以在第一壳体与第二壳体关闭时起到固定作用。

优选的，所述安装板外侧表面开设有安装孔，所述第一壳体外侧表面设置有可视窗口，通过安装孔可以方便将装置固定安装在目标区域，通过可视窗口可以在不打开第一壳体与第二壳体的情况下，观察内部绕线盘的绕线情况。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过绕线盘将所用线缆多余的部分缠绕在表面，并且绕线盘在缠绕时，通过凹槽可以在绕住线缆时提高绕线的稳定性，在关闭后如果需要调整线缆的释放长度可以通过把手转动转轴，从而带动绕线盘转动，从而使得绕线盘释放或者缠绕紧线缆。

2、本实用新型线缆在移动时可以通过导轮方便线缆移动，并且线缆可以弹簧和伸缩杆的作用下可以紧贴线缆的表面，并且可以适应多种粗细的线缆，最后装置在使用时可以通过可视窗口可以在不打开第一壳体与第二壳体的情况下，观察内部绕线盘的绕线情况，使得装置使用更加方便。

附图说明

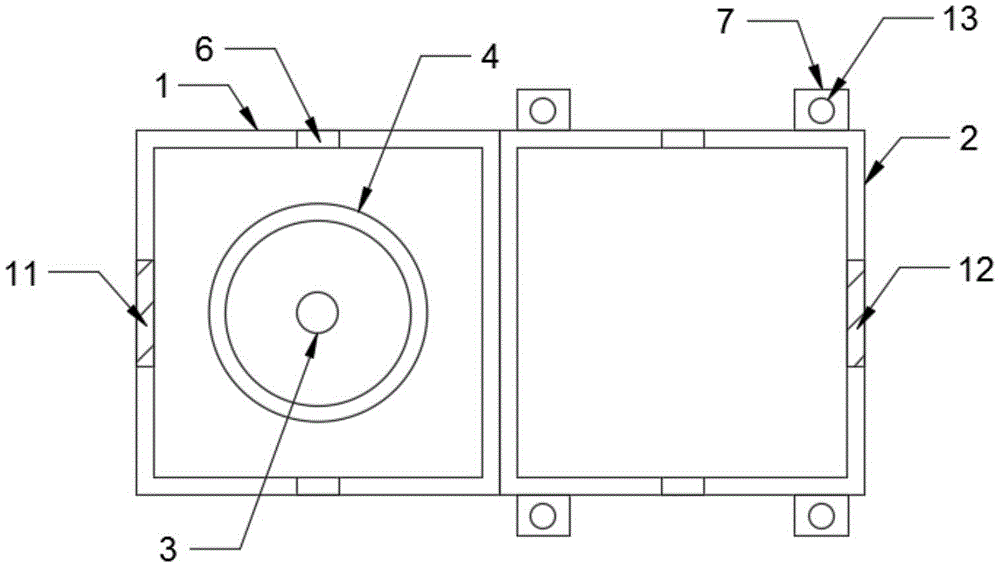

图1为本实用新型一种具有安全防护机构数字媒体用线缆整体结构示意图；

图2为本实用新型一种具有安全防护机构数字媒体用线缆主视图；

图3为本实用新型一种具有安全防护机构数字媒体用线缆滚轮机构的整体结构视图；

图4为本实用新型一种具有安全防护机构数字媒体用线缆绕线盘整体结构示意图。

图中：1、第一壳体；2、第二壳体；3、转轴；4、绕线盘；5、把手；6、卡槽；7、安装板；8、伸缩杆；9、导轮；10、凹槽；11、第一磁铁；12、第二磁铁；13、安装孔；14、可视窗口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种具有安全防护机构数字媒体用线缆，包括第一壳体1，所述第一壳体1一侧通过铰链活动设置有第二壳体2，所述第一壳体1内侧中部通过轴承活动穿插设置有转轴3，所述转轴3一端外侧表面固定设置有绕线盘4，所述转轴3远离绕线盘4的一端固定设置有把手5，所述第一壳体1与第二壳体2内部上端与下端均开始有卡槽6，所述卡槽6内部设置有滚轮机构，所述第二壳体2上端与下端两侧均固定设置有安装板7。

所述滚轮机构包括伸缩杆8、导轮9，所述卡槽6内部一侧固定设置有若干伸缩杆8，若干所述伸缩杆8之间通过销轴活动设置有导轮9，通过滚轮机构可以在卡槽6卡住线缆后方便线缆移动，所述伸缩杆8内部设置有弹簧，通过弹簧可以使得伸缩杆8推动滚轮挤压住不同粗细的线缆，所述绕线盘4外侧表面设置有凹槽10，通过凹槽10可以在绕线盘4绕住线缆时提高绕线的稳定性，所述第一壳体1内部远离第二壳体2的一侧固定设置有第一磁铁11，所述第二壳体2内部远离第一壳体1的一侧固的设置有第二磁铁12，通过第一磁铁11与第二磁铁12可以在第一壳体1与第二壳体2关闭时起到固定作用，所述安装板7外侧表面开设有安装孔13，所述第一壳体1外侧表面设置有可视窗口14，通过安装孔13可以方便将装置固定安装在目标区域，通过可视窗口14可以在不打开第一壳体1与第二壳体2的情况下，观察内部绕线盘4的绕线情况。

工作原理：使用装置前可以通过安装板7和安装孔13固定安装在目标区域，使用装置时可以通过绕线盘4将所用线缆多余的部分缠绕在表面，并且绕线盘4在缠绕时，通过凹槽10可以在绕住线缆时提高绕线的稳定性，绕线完毕后件线缆卡在卡槽6然后通过铰链使得第一壳体1与第二壳体2关闭，第一壳体1与第二壳体2关闭时通过第一磁铁11与第二磁铁12相互吸附，可以提高第一壳体1与第二壳体2关闭时的稳定性，在关闭后如果需要调整线缆的释放长度可以通过把手5转动转轴3，从而带动绕线盘4转动，从而使得绕线盘4释放或者缠绕紧线缆，并且线缆在移动时可以通过导轮9方便线缆移动，并且线缆可以弹簧和伸缩杆8的作用下可以紧贴线缆的表面，并且可以适应多种粗细的线缆，最后装置在使用时可以通过可视窗口14可以在不打开第一壳体1与第二壳体2的情况下，观察内部绕线盘4的绕线情况，使得装置使用更加方便，这就是本实用新型一种具有安全防护机构数字媒体用线缆的工作原理。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
