技术领域

本实用新型涉及通信设备技术领域，特别涉及一种具有减震功能的网线安装架。

背景技术

网络已经普遍存在于人们的生活中，给人们的生活带来了极大的便利，但是网线在室外安装的时候都是单个通过铁丝进行固定，不便于安装和拆卸，特别在墙壁上不便于固定，很容易造成网线损坏，并且安装支架不能起到减震作用。为此，我们提出一种具有减震功能的网线安装架。

实用新型内容

本实用新型的主要目的在于提供一种具有减震功能的网线安装架，将网线放入到限位槽内，关闭顶盖，在弹簧压缩的情况下，使压紧块将网线紧紧压住，此方法便于将网线快速安装固定，工作效率高，通过限位槽的数量为多个，可以同时固定多个网线，通过弹性固定块为弹性橡胶材料制成，弹性效果显著，当整体装置震动过大时，对安装支架有效起到缓冲消能的作用，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种具有减震功能的网线安装架，包括安装支架、弹性固定块和安装板，所述安装板的一侧通过一号阻尼转轴连接有弹性固定块，所述弹性固定块的一侧通过二号阻尼转轴连接有安装支架，所述安装支架的顶部通过螺钉安装有限位槽，所述限位槽内壁两侧和限位槽底部通过环保胶粘黏有橡胶垫块，所述限位槽的顶部通过转轴连接有顶盖，所述顶盖的底部通过弹簧连接有压紧块，所述安装支架的底部通过螺钉安装有驱鸟剂盒，所述安装支架顶部一端通过金属软杆安装有固定板。

进一步地，所述二号阻尼转轴一端通过对接片安装在弹性固定块上。

进一步地，所述弹性固定块为弹性橡胶材料制成。

进一步地，所述限位槽的数量为多个，所述顶盖的底部一端设置有带钩插脚，所述限位槽顶部一端设置有带钩插槽，且带钩插脚位于带钩插槽内。

进一步地，所述驱鸟剂盒内添加有驱鸟剂。

与现有技术相比，本实用新型具有如下有益效果：

1.通过安装板便于将整体装置固定在室外墙壁上，位置根据需求进行调整，二号阻尼转轴一端通过对接片安装在弹性固定块上，使安装支架便于从弹性固定块上拆下，便于拿取和存放。

2.将网线放入到限位槽内，关闭顶盖，在弹簧压缩的情况下，使压紧块将网线紧紧压住，此方法便于将网线快速安装固定，工作效率高，通过限位槽的数量为多个，可以同时固定多个网线。

3.通过弹性固定块为弹性橡胶材料制成，弹性效果显著，当整体装置震动过大时，对安装支架有效起到缓冲消能的作用。

4.通过一号阻尼转轴和二号阻尼转轴使安装支架可以上下左右进行微调，调整到合适的方向，便于网线的安装。

5.通过固定板便于根据需要安装摄像头或照明灯等用电器，便于使用。

附图说明

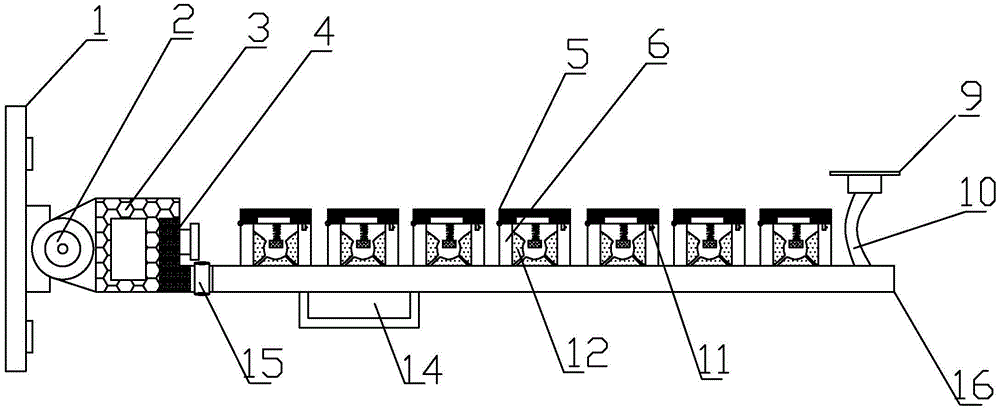

图1为本实用新型一种具有减震功能的网线安装架的整体结构示意图。

图2为本实用新型一种具有减震功能的网线安装架的带钩插槽和带钩插脚结构示意图。

图3为本实用新型一种具有减震功能的网线安装架的弹簧和压紧块结构示意图。

图中：1、安装板；2、一号阻尼转轴；3、弹性固定块；4、对接片；5、顶盖；6、限位槽；7、弹簧；8、压紧块；9、固定板；10、金属软杆；11、带钩插脚；12、橡胶垫块；13、带钩插槽；14、驱鸟剂盒；15、二号阻尼转轴；16、安装支架。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-3所示，一种具有减震功能的网线安装架，包括安装支架16、弹性固定块3和安装板1，所述安装板1的一侧通过一号阻尼转轴2连接有弹性固定块3，所述弹性固定块3的一侧通过二号阻尼转轴15连接有安装支架16，所述安装支架16的顶部通过螺钉安装有限位槽6，所述限位槽6内壁两侧和限位槽6底部通过环保胶粘黏有橡胶垫块12，所述限位槽6的顶部通过转轴连接有顶盖5，所述顶盖5的底部通过弹簧7连接有压紧块8，所述安装支架16的底部通过螺钉安装有驱鸟剂盒14，所述安装支架16顶部一端通过金属软杆10安装有固定板9。

其中，所述二号阻尼转轴15一端通过对接片4安装在弹性固定块3上。

其中，所述弹性固定块3为弹性橡胶材料制成。

本实施例中如图1所示，弹性固定块3为弹性橡胶材料制成，弹性效果显著，当整体装置震动过大时，对安装支架16有效起到缓冲消能的作用。

其中，所述限位槽6的数量为多个，所述顶盖5的底部一端设置有带钩插脚11，所述限位槽6顶部一端设置有带钩插槽13，且带钩插脚11位于带钩插槽13内。

本实施例中如图1-2所示，通过带钩插槽13和带钩插脚11，方便打开和关闭顶盖5。

其中，所述驱鸟剂盒14内添加有驱鸟剂。

本实施例中如图1所示，驱鸟剂缓慢持久地释放出一种影响禽鸟神经系统、呼吸系统的特殊清香气味，鸟雀闻后即会飞走，在其记忆期内不会再来，避免污染网线安装架。

需要说明的是，本实用新型为一种具有减震功能的网线安装架，工作时，通过安装板16便于将整体装置固定在室外墙壁上，位置根据需求进行调整，二号阻尼转轴15一端通过对接片4安装在弹性固定块3上，使安装支架16便于从弹性固定块3上拆下，便于拿取和存放；将网线放入到限位槽6内，关闭顶盖5，在弹簧7压缩的情况下，使压紧块8将网线紧紧压住，此方法便于将网线快速安装固定，工作效率高，限位槽6的数量为多个，可以同时固定多个网线；弹性固定块3为弹性橡胶材料制成，弹性效果显著，当整体装置震动过大时，对安装支架16有效起到缓冲消能的作用；一号阻尼转轴2和二号阻尼转轴15使安装支架16可以上下左右进行微调，调整到合适的方向，便于网线的安装，驱鸟剂盒14内添加有驱鸟剂（安徽易驱生物科技有限公司产品），驱鸟剂缓慢持久地释放出一种影响禽鸟神经系统、呼吸系统的特殊清香气味，鸟雀闻后即会飞走，在其记忆期内不会再来，避免鸟类污染网线安装架。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
